Насос 50НC10
Насос 50НС10 – отдноотводный радиально-поршневой секционный гидронасос. Состоит из поршневого 50НР10 и пластинчатого насоса с номинальным давлением 2,5 МПа (ГОСТ 13167). Применение: подача рабочей жидкости нерегулируемого по направлению и величине потоком в гидроприводы кузнечно-прессового, подъемного, горно-металлургического оборудования, термопластавтоматов. Производительность секционного 50НС10 – 13,6 литров в минуту, номинальное давление – 50 МПа (500 кгс/см²). Количество отводов – 1. Направление вращение – правое (левого по спецзаказу). Вес – 37,5 кг. Производитель – Харьковский завод Гидропривод.
Технические характеристики
Технические характеристики радиально-поршневого насоса |
50НС10 |
|
Рабочий объем, см³ |
10/12,5 |
|
Номинальная подача, л/мин |
13,6/17,5 |
|
Давление на выходе насоса , Мпа, ном./макс | поршневого |
50/63 |
пластинчатого | 2,5/6,3 | |
Давление на входне, Мпа (min-max) |
-0,02-0,05 |
|
Частота вращения, об/мин |
Номинальная |
1500 |
Минимальная |
300 |
|
максимальная |
1800 |
|
Номинальная мощность, кВт | 13,2 | |
Масса без рабочей жидкости, кг | 37,5 | |
КПД | 0,91 |
Эксплуатационные характеристики |
Секционный насос 50НС10 |
||
Климатическое исполнение |
УХЛ |
||
Категория размещения |
4 |
||
Направление вращения |
правое/левое |
||
Коэффициент подачи | 0,93 | ||
Гарантия, мес. |
12 |
||
t масла, °С | Минимальная |
+10 |
|
Максимальная |
+50 |
||
t окр. среды, °С | -50-50 | ||
Вязкость масла, сСт |
21-265 |
||
Виброустойчивость | 3 степень жесткости |
Монтажное исполнение - фланцевое. Технические параметры и марки минеральных масел, применяемого для нерегулируемого радиально-поршневого секционного насоса 50НС10:
- Класс чистоты – 14 согласно ГОСТ 17216-71
- Тонкость фильтрации – 40 мкм
- Марки масел – ИГП-38, ВНИИ НП-403 (ГОСТ 16728-78), ИГП-49 (ТУ 38 101413-78), ИГП-30

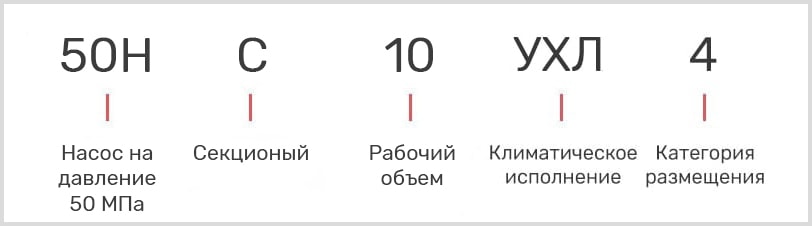

Расшифровка маркировки
Габариты и чертеж
Чертеж гидравлического насоса 50НС10 из технического паспорта. Таблица монтажных, установочных и габаритных размеров, диаметр всасывающего и нагнетающего отверстий.
Секционный насос |
L |
l1 |
l2 |
l3 | l4 | l5 | l6 | l7 | l8 | h2 | H3 | a1 | a2 | a3 | D | d | d1 | d2 | d3 | d4 | d5 | d6 | d | b | t |
50НС10 |
358 |
80 | 120 | 240 | 50 | 24 | 8 | 80 | 50 | 18 | 102 | 56 | 30 | 60 | 288 | 36 | 195 | 17 | М10х15 | 31 | М8х15 | М27х2 | 35 | 10 | 39 |
Инструкции по эксплуатации и установке
Рекомендации по монтажу, подключению работе из инструкции по эксплуатации нерегулируемого поршневого гидравлического насоса 50НС10:
- Устанавливается горизонтально и вертикально (носок вала вверх)
- Высота самовсасывания не должна превышать 0,5 м. В погружном исполнении высота масляного столба не должна превышать 200 см
- На всасывающую магистраль устанавливается обратный клапан и фильтр
- Крутящий момент от электропривода к поршневому гидронасосу передается через упругую муфту
- Допуск несоосности валов привода и маслонасоса – не более 0,1 мм
- Радиальные и осевые нагрузки на вал недопустимы
- Для защиты от перегрузок в гидросистему устанавливаются предохранительный клапан и КИП (манометры)
- Перед запуском всасывающий трубопровод необходимо залить жидкостью, одновременно проворачивая приводной вал гидравлического насоса. Нагнетающий трубопровод отсоединяется
- Произвести 3-4 кратковременных запуска с интервалом в 2-3 секунды
