Насос 50НC16

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:50НС16
Тип:Радиально-поршневой секционный
Расположение:Харьков, Украина
Мощность:22 кВт
Частота вращения:1500/300/1800 об/мин
Вес:43 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 18600 грн.

Точные цены и помощь у консультанта



0 отзывов

Насос 50НС16 – отдноотводный радиально-поршневой секционный гидронасос. Состоит из поршневого 50НР16 и пластинчатого насоса с номинальным давлением 2,5 МПа (ГОСТ 13167). Применение: подача рабочей жидкости нерегулируемого по направлению и величине потоком в гидроприводы кузнечно-прессового, подъемного, горно-металлургического оборудования, термопластавтоматов.  Производительность секционного 50НС16 – 22 литров в минуту, номинальное давление – 50 МПа (500 кгс/см²). Количество отводов – 1. Направление вращение – правое (левого по спецзаказу). Вес – 43,5 кг. Производитель – Харьковский завод Гидропривод.

Технические характеристики

Технические характеристики радиально-поршневого насоса

50НС16

Рабочий объем, см³

16/12,5

Номинальная подача, л/мин

22/17,5

Давление на выходе насоса , Мпа, ном./макс поршневого

50/63

пластинчатого 2,5/6,3

Давление на входне, Мпа (min-max)

-0,02-0,05

Частота вращения, об/мин

Номинальная

1500

Минимальная

300

максимальная

1800

Номинальная мощность, кВт 20.6
Масса без рабочей жидкости, кг 43,5
КПД 0,91

Эксплуатационные характеристики

Секционный насос 50НС16

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

правое/левое

Коэффициент подачи 0,93

Гарантия, мес.

12

t масла, °С Минимальная

+10

Максимальная

+50

t окр. среды, °С -50-50

Вязкость масла, сСт

21-265

Виброустойчивость 3 степень жесткости

Монтажное исполнение - фланцевое. Технические параметры и марки минеральных масел, применяемого для нерегулируемого радиально-поршневого секционного насоса 50НС16:

  • Класс чистоты – 14 согласно ГОСТ 17216-71
  • Тонкость фильтрации – 40 мкм
  • Марки масел – ИГП-38, ВНИИ НП-403 (ГОСТ 16728-78), ИГП-49 (ТУ 38 101413-78), ИГП-30

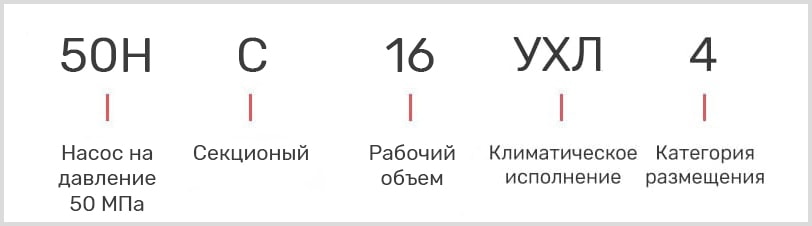

Расшифровка маркировки

расшифровка маркировки поршневого насоса 50НС-16

Габариты и чертеж

Чертеж гидравлического насоса 50НС16 из технического паспорта. Таблица монтажных, установочных и габаритных размеров, диаметр всасывающего и нагнетающего отверстий.

чертеж и размеры гидравлического секционного насоса 50НС16

Секционный насос

L

l1

l2

l3 l4 l5 l6 l7 l8 h2 H3 a1 a2 a3 D d d1 d2 d3 d4 d5 d6 d b t

50НС16

358

80 120 240 50 24 8 80 50 18 102 56 30 60 228 36 195 17 М10х15 31 М8х15 М27х2 35 10 39

Инструкции по эксплуатации и установке

Рекомендации по монтажу, подключению работе из инструкции по эксплуатации нерегулируемого поршневого гидравлического насоса 50НС16:

  • Устанавливается горизонтально и вертикально (носок вала вверх)
  • Высота самовсасывания не должна превышать 0,5 м. В погружном исполнении высота масляного столба не должна превышать 200 см
  • На всасывающую магистраль устанавливается обратный клапан и фильтр
  • Крутящий момент от электропривода к поршневому гидронасосу передается через упругую муфту
  • Допуск несоосности валов привода и маслонасоса – не более 0,1 мм
  • Радиальные и осевые нагрузки на вал недопустимы
  • Для защиты от перегрузок в гидросистему устанавливаются предохранительный клапан и КИП (манометры)
  • Перед запуском всасывающий трубопровод необходимо залить жидкостью, одновременно проворачивая приводной вал гидравлического насоса. Нагнетающий трубопровод отсоединяется
  • Произвести 3-4 кратковременных запуска с интервалом в 2-3 секунды

Купить радиально-поршневой секционный насос 50НС16

Звоните менеджерам «Слобожанского завода», чтобы купить радиально-поршневой секционный насос 50НС16, запчасти, произвести ремонт. Мы подберем удобную форму оплаты, приемлемые сроки доставки. Любая техническая консультация и помощь в подборе.

Гидравлический насос 50НC16 секционный нерегулируемый
Гидронасос радиально-поршневой 50нс 16 c паспортом и инструкцией по эксплуатации
Насосы 50НC16 радиально-поршневые - фото из каталога производителя
Фото гидравлического секционного насоса 50нс16 на складе в Харькове - производитель гидропривод

Цена

Почему покупка у СЛЭМЗ безопасна, а цена гидравлического насоса 50НС16 оправдана:

  • Продаем только новую гидравлику
  • Все оборудование фильтруется жестким ОТК и испытаниями
  • Даем заводскую гарантию – 12 месяцев
  • Имеем свои производственные и ремонтные мощности, квалифицированных специалистов

Почему Вы рискуете, покупая у мелких гаражных производств секционный гидронасос 50НС16 по минимальной цене:

  • Замаскированные дефекты и неисправности (износ уплотняющих элементов, манжет, поломка пружин, нагнетательных клапанов)
  • Отсутствие запчастей на случай срочного ремонта
  • Плавающая гарантия
