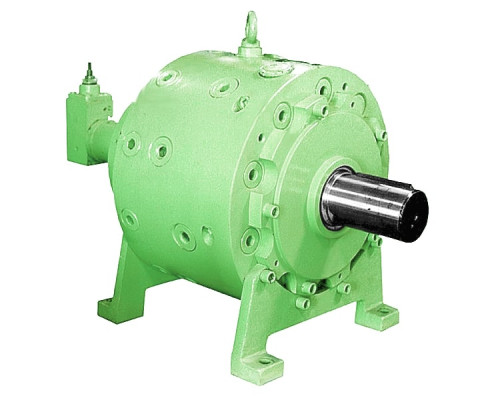

Насос 50НРР125
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | 50НРР125 |
| Тип: | Радиально-поршневой регулируемый |
| Расположение: | Харьков, Украина |
| Мощность: | 143 кВт |
| Частота вращения: | 1500/300/1800 об/мин |
| Вес: | 220 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Насос 50НРР125 – радиально-поршневой регулируемый гидронасос, работающий в паре с шестеренным. Применение: подача рабочей жидкости с регулируемым по величине и постоянным по направлению потоком в гидроприводы промышленного, машиностроительного оборудования в соответствии с требованиями ГОСТ 17411-91. Производительность 50НРР125 – 159 литров в минуту (шестеренчатого - 33 л/мин), номинальное давление – 50 МПа (500 кгс/см²) (шестеренного - 2,5 МПа). Направление вращение – правое (левого по спецзаказу). Вес – от 220 до 229 кг (в зависимости от механизма регулировки). Производитель – Харьковский завод Гидропривод. Виды механизмов изменения подачи насоса 50НРР125:
- ручной (Р)
- следящий (С)
- с регулятором мощности (Д1)
- электромагнитный (М)
- гидравлический (Г)
Технические характеристики
|
Технические характеристики радиально-поршневого насоса |
50НРР125 |
|
|
Рабочий объем, см³ |
125 |
|
|
Подача, л/мин |
номинальная |
159 |
| минимальная | 16 | |
| Давление на выходе, Мпа, ном./макс |
50/63 |
|
|
Давление на входе, Мпа (min-max) |
-0,02-0,05 |
|
| Направление вращения | правое/левое | |
|
Частота вращения, об/мин |
Номинальная |
1500 |
|
Минимальная |
300 |
|
|
максимальная |
1800 |
|
| Номинальная мощность, кВт | 143 | |
| КПД | 0,91 | |
|
Эксплуатационные характеристики |
Поршневой насос 50НРР125 |
||
|
Климатическое исполнение |
УХЛ |
||
|
Категория размещения |
4 |
||
| Коэффициент подачи | 0,9 | ||
|
Гарантия, мес. |
12 |
||
| t масла, °С | min |
+10 |
|
| max | +50 | ||
| t окр. среды, °С | 0-50 | ||
|
Вязкость масла, сСт |
21-265 |
||
| Масса, кг | 50НРР...Р; 50НРР...С | 220 | |
| 50НРР...Д1; 50НРР...Г | 233 | ||
| 50НРР...М | 229 | ||
Монтажное исполнение - фланцевое. Технические параметры и марки минеральных масел, применяемого для регулируемого радиально-поршневого насоса 50НРР125:
- Класс чистоты – 14 согласно ГОСТ 17216-71
- Тонкость фильтрации – 40 мкм
- Марки масел – ИГП-38, ВНИИ НП-403 (ГОСТ 16728-78), ИГП-49 (ТУ 38 101413-78), ИГП-30

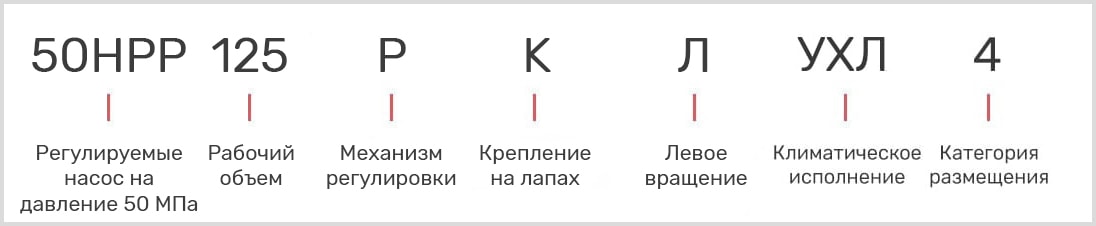

Расшифровка маркировки
Параметры регулирования
| Механизм регулирования насоса 50НРР125 | Параметр | Значение |
| Следящий | усиление перемещения выходного штока на увеличение подачи, Н | 170 |
| Рабочий ход штока, мм | 20 | |
| Максимальное число переключений в мин. | 40 | |
| Ручной | Крутящий момент, Н-см | 25 |
| Количество оборотов гайки | 11 | |
| Направление поворота гайки для увеличения подачи | по часовой | |
| Регулятор мощности | Предельное число срабатываний в мин. | 40 |
| Точность установки режима регулировки, % | 10 | |
| Точность поддержания значения мощности, % | 15 | |
| Допустимая скорость изменения выходного давления, МПа/с | 350 | |
| Электромагнитный | Число подач регулировки | 4 |
| Максимальное число переключений в минуту | 40 | |
| Период изменения подачи от минимальной до номинальной, с | 0,2 | |
| Гидравлический | Расход управляющего давления, МПа | 8-15 |
| Нелинейность регулировочного парметра в диапазоне подач от 5% до 95 % | 3% |
Габариты и чертеж
Чертеж гидравлического насоса 50НРР125 из технического паспорта. Таблица монтажных, установочных и габаритных размеров, диаметр всасывающего и нагнетающего отверстий.
|
Поршневой насос типа |
L |
l1 |
l3 | l4 | l5 | l6 | H | h1 | h2 | a1 | D | d | d1 | d2 | d3 | d4 | d5 | d6 | d8 | b | t | a |
|
50НРР125Р |
677 |
105 | 131 | 136 | 44 | 20 | 458 | 28 | 26 | 186 | 380 | 70 | 315 | 290 | 59 | М48х2 | 71 | М60х2 | М12х18 | 20 | 74,5 | 21 |
| 50НРР125С | 687 | |||||||||||||||||||||
| 50НРР125М | 723 | |||||||||||||||||||||
| 50НРР125Д1 | 764 | |||||||||||||||||||||
| 50НРР125Г | 704 |
Инструкции по эксплуатации и установке
Рекомендации по монтажу, подключению работе из инструкции по эксплуатации нерегулируемого гидравлического насоса 50НРР125:
- Устанавливается горизонтально и вертикально (носок вала вверх)
- Высота самовсасывания не должна превышать 0,5 м. В погружном исполнении высота масляного столба не должна превышать 200 см
- На всасывающую магистраль устанавливается обратный клапан и фильтр
- Крутящий момент от электропривода к поршневому гидронасосу передается через упругую муфту
- Допуск несоосности валов привода и маслонасоса – не более 0,1 мм
- Радиальные и осевые нагрузки на вал недопустимы
- Для защиты от перегрузок в гидросистему устанавливаются предохранительный клапан и КИП (манометры)
- Перед запуском всасывающий трубопровод необходимо залить жидкостью, одновременно проворачивая приводной вал гидравлического насоса. Нагнетающий трубопровод отсоединяется
- Произвести 3-4 кратковременных запуска с интервалом в 2-3 секунды
