Насос 50НРР250
Купить с доставкой по Украине
Код Товара: | 50НРР250 |
Тип: | Радиально-поршневой регулируемый |
Расположение: | Харьков, Украина |
Мощность: | 190 кВт |
Частота вращения: | 1500/300/1800 об/мин |
Вес: | 395 кг |
Гарантия: | 12 месяцев |
Наличие: | В наличии |
Точные цены и помощь у консультанта
Насос 50НРР250 – радиально-поршневой регулируемый гидронасос, работающий в паре с шестеренным. Применение: подача рабочей жидкости с регулируемым по величине и постоянным по направлению потоком в гидроприводы промышленного, машиностроительного оборудования в соответствии с требованиями ГОСТ 17411-91. Производительность 50НРР250 – 211 литров в минуту (шестеренчатого - 22 л/мин), номинальное давление – 50 МПа (500 кгс/см²) (шестеренного - 2,5 МПа). Направление вращение – правое (левого по спецзаказу). Вес – от 395 до 404 кг (в зависимости от механизма регулировки). Производитель – Харьковский завод Гидропривод. Виды механизмов изменения подачи насоса 50НРР250:
- ручной (Р)
- следящий (С)
- с регулятором мощности (Д1)
- электромагнитный (М)
- гидравлический (Г)
Технические характеристики
Технические характеристики радиально-поршневого насоса |
50НРР250 |
|
Рабочий объем, см³ |
250 |
|
Подача, л/мин |
номинальная |
211 |
минимальная | 22 | |
Давление на выходе, Мпа | ном. |
50 |
макс. | 63 | |
Давление на входе, Мпа |
min |
-0,02 |
max | -0,05 | |
Направление вращения | правое/левое | |
Частота вращения, об/мин |
Номинальная |
1500 |
Минимальная |
300 |
|
максимальная |
1800 |
|
Номинальная мощность, кВт | 190 | |
Коэффициент подачи | 0,9 | |
КПД | 0,91 |
Эксплуатационные характеристики |
Поршневой насос 50НРР250 |
|||
Климатическое исполнение |
УХЛ |
|||
Категория размещения |
4 |
|||
Гарантия, мес. |
12 |
|||
t масла, °С |
от +10 до +50 |
|||
t окр. среды, °С | 0-50 | |||
Вязкость масла, сСт |
21-265 |
|||
Масса, кг | 50НРР...Р; 50НРР...С | на лапах | 395 | |
с фланцем | 370 | |||
50НРР...Д1; 50НРР...Г | на лапах | 408 | ||
с фланцем | 383 | |||
50НРР...М | на лапах | 404 | ||
с фланцем | 379 |
Монтажное исполнение - на лапах (буква "К" в маркировке) и с фланцем. Технические параметры и марки минеральных масел, применяемого для регулируемого радиально-поршневого насоса 50НРР250:
- Класс чистоты – 14 согласно ГОСТ 17216-71
- Тонкость фильтрации – 40 мкм
- Марки масел – ИГП-38, ВНИИ НП-403 (ГОСТ 16728-78), ИГП-49 (ТУ 38 101413-78), ИГП-30

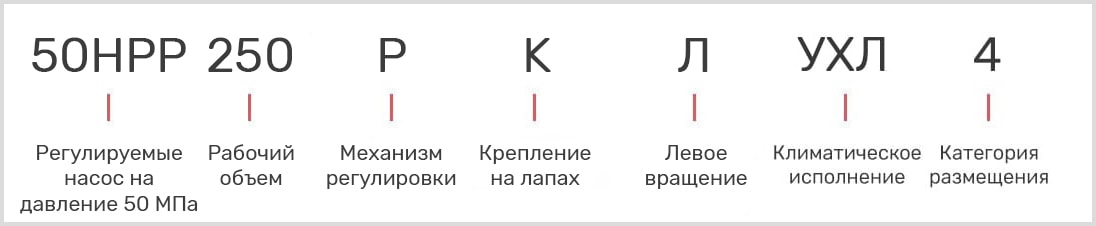

Расшифровка маркировки
Параметры регулирования
Механизм регулирования насоса 50НРР250 | Параметр | Значение |
Следящий | усиление перемещения выходного штока на увеличение подачи, Н | 170 |
Рабочий ход штока, мм | 20 | |
Максимальное число переключений в мин. | 40 | |
Ручной | Крутящий момент, Н-см | 25 |
Количество оборотов гайки | 11 | |
Направление поворота гайки для увеличения подачи | по часовой | |
Регулятор мощности | Предельное число срабатываний в мин. | 40 |
Точность установки режима регулировки, % | 10 | |
Точность поддержания значения мощности, % | 15 | |
Допустимая скорость изменения выходного давления, МПа/с | 350 | |
Электромагнитный | Число подач регулировки | 4 |
Максимальное число переключений в минуту | 40 | |
Период изменения подачи от минимальной до номинальной, с | 0,2 | |
Гидравлический | Расход управляющего давления, МПа | 8-15 |
Нелинейность регулировочного парметра в диапазоне подач от 5% до 95 % | 3% |
Габариты и чертеж
Чертеж гидравлического насоса 50НРР250 из технического паспорта. Таблица монтажных, установочных и габаритных размеров, диаметр всасывающего и нагнетающего отверстий.
Поршневой насос типа |
L |
l1 |
l2 | l3 | l4 | l5 | l6 | H | h1 | h2 | h3 | h4 | a | a1 | a2 | a3 | D | d | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | b | t | a |
50НРР250Р |
807 |
130 | - | 182 | 180 | 59 | 28 | 530 | 25 | 30 | - | - | - | 222 | - | - | 445 | 80 | 380 | 350 | 67 | М56х2 | 82 | М27х2 | - | М16х24 | 22 | 85 | 26 |
50НРР250С | 817 | ||||||||||||||||||||||||||||
50НРР250М | 853 | ||||||||||||||||||||||||||||
50НРР250Д1 | 894 | ||||||||||||||||||||||||||||
50НРР250Г | 834 | ||||||||||||||||||||||||||||
50НРР250РК | 807 | 134 | 585 | 275 | 27 | 293 | 340 | 400 | 18 | ||||||||||||||||||||
50НРР250СК | 817 | ||||||||||||||||||||||||||||
50НРР250МК | 853 | ||||||||||||||||||||||||||||
50НРР250Д1К | 894 | ||||||||||||||||||||||||||||
50НРР250ГК | 834 |
Инструкции по эксплуатации и установке
Рекомендации по монтажу, подключению работе из инструкции по эксплуатации нерегулируемого гидравлического насоса 50НРР250:
- Устанавливается горизонтально и вертикально (носок вала вверх)
- Высота самовсасывания не должна превышать 0,5 м. В погружном исполнении высота масляного столба не должна превышать 200 см
- На всасывающую магистраль устанавливается обратный клапан и фильтр
- Крутящий момент от электропривода к поршневому гидронасосу передается через упругую муфту
- Допуск несоосности валов привода и маслонасоса – не более 0,1 мм
- Радиальные и осевые нагрузки на вал недопустимы
- Для защиты от перегрузок в гидросистему устанавливаются предохранительный клапан и КИП (манометры)
- Перед запуском всасывающий трубопровод необходимо залить жидкостью, одновременно проворачивая приводной вал гидравлического насоса. Нагнетающий трубопровод отсоединяется
- Произвести 3-4 кратковременных запуска с интервалом в 2-3 секунды
