Насосы Г11 • БГ11

Насосы Г11 • БГ11

Описание и применение шестеренных насосов Г11

Насосы Г11 – гидравлические шестеренные маслонасосы. Предназначены для нагнетания постоянного по направлению и нерегулируемого по величине потока минерального масла в смазочные системы станков, машин и промышленных механизмов. Создают давление от 0,5 МПа (Г11-1) до 2,5 МПа (Г11-2). Производительность от 5 до 133 литров в минуту. Направление вращения приводного вала – правое, по спецзаказу – левое (реверсивное). Положение шестеренчатого Г11 при работе - горизонтально и вертикально.
Шестеренные БГ11, ДБГ11, ДВГ11 – гидравлические агрегаты на основе масляных насосов типа Г11. Комплектуются общепромышленными и взрывозащищенными электродвигателями с креплением на лапах или с фланцем. При работе могут быть погружены в жидкость. Производитель – Украина. Категория размещения и климатическое исполнение согласно ГОСТ 15150-69.

Технические характеристики и параметры

Монтажное исполнение шестеренного насоса Г11:

  • На лапах
  • На фланце - АГ11

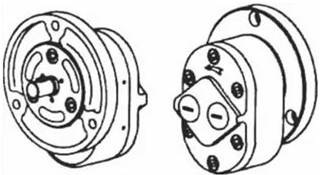

Устройство шестеренного насоса Г11

Исполнение шестеренчатого насоса БГ11 с двигателем:

  • Агрегат с креплением на лапах
  • с фланцевым креплением- ВГ11

Конструкция шестеренчатого насоса типа Г11 с двигателем

Исполнение маслонасоса Г11 без двигателя:

  • на лапах без мотора – ДБГ11
  • на фланце без электромотора – ДВГ11

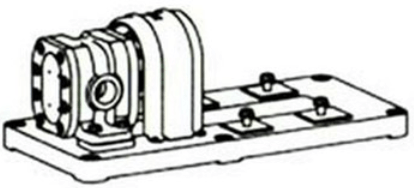

Чертеж насоса типа Г11

Технические характеристики

Шестеренный насос Г11/шестеренчатый агрегат БГ11

Г11-1

АГ11-1

БГ11-1

ВГ11-1

ДБГ11-1

ДВГ11-1

Г11-2

БГ11-2

ДБГ11-2

Рабочий объем, см³

5-8

11,2-100

Номинальная подача, л/м (дм³/с)

5-8

(0,083-0,133)

12-133

(0,2–2,22)

Давление на выходе nom-max, МПа (кгс/см²)

0,5-0,6

(5-6)

2,5-3,0

(25-30)

Частота вращения, об/мин

1450

Номинальная мощность, кВт

0,14-0,21

0,93-7,1

Вес, кг

2,2

7,3

2,2

6-16

27-60

24-47

Коэффициент подачи

69-76

76-92

КПД, %

54-77

Наработка до списания, ч

7100

Перекачиваемые жидкости: минеральные масла, нефтепродукты, мазут, ГСМ, топливо. Технические параметры рабочей жидкости для шестеренных насосов Г11:

  • Кинематическая вязкость – 10-400 сСт
  • Нижний предел вязкости определяется способностью смазывать маслонасос
  • Верхний предел – всасывающей способностью электронасоса и мощностью электропривода
  • Температура от 10 до 50 °С
  • Класс чистоты – не грубее 13 класса согласно ГОСТ 17216-71
  • Тонкость очистки фильтра - не более 40 мкм

Устройство и принцип действия

Конструкция и детали

Основные узлы и детали конструкции масляных насосов Г11:

  1. Корпус
  2. Ведомая шестерня (ротор)
  3. Ось вращения ведомого ротора (валик)
  4. Ведущий вал со шпонкой
  5. Ведущая шестерня
  6. Расточки корпуса

Ведущий ротор зажат шпонкой на ведущем валу. Ведомый ротор имеет свободное вращение по оси, запрессованной в отверстие в корпусе. Обе шестерни вращаются расточках корпуса. Перемещение по оси ограничено пружинными кольцами для ведущей шестерни, корпусом и крышкой для ведомой. Приводной вал уплотняется манжетой из маслостойкой резины. Стандартный ремкомплект насоса Г11 – сальник 1,2-12-28-1 по ГОСТ 8752-79.

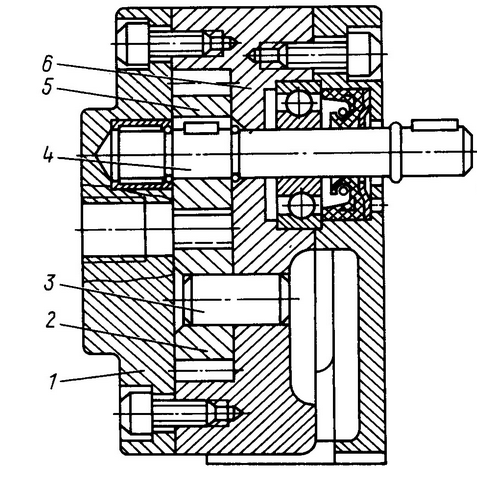

Устройство мазутного насоса Г11а

Принцип действия

Расположенная со стороны выхода зубьев из зацепления, всасывающая камера увеличивается в объеме и заполняется маслом при вращении шестерен. При зацеплении зубьев жидкость выдавливается в нагнетательную камеру насоса Г11 и напорную магистраль.

Чертежи, размеры и габариты

Размеры Г11

Монтажные размеры насоса смазки Г11 на 0,5 МПа

Габариты АГ11

Габаритный чертеж шестеренного гидронасоса АГ11 на фланце

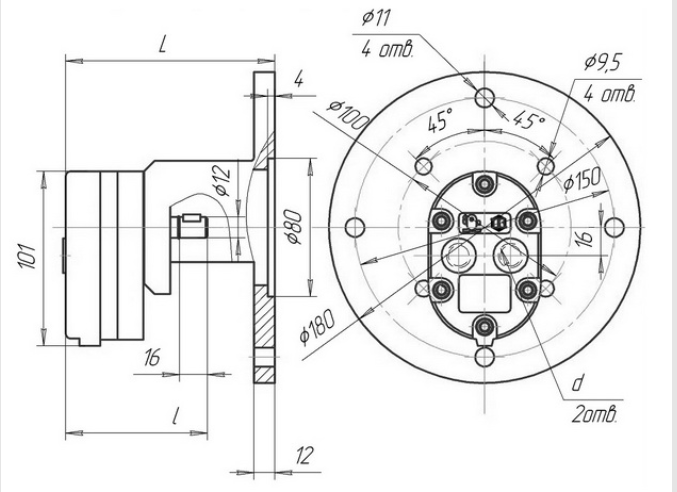

Чертеж ВГ11

Фото масляного агрегата ВГ11 с муфтой без мотора

Монтажные размеры мазутного насоса БГ11 чертеж

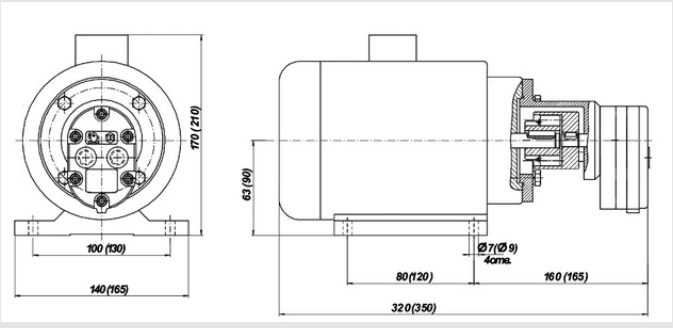

Схема насосного агрегата БГ11 на раме с мотором  с креплением на лапах

Присоединительный чертеж-схемаа БВГ11 с приводом

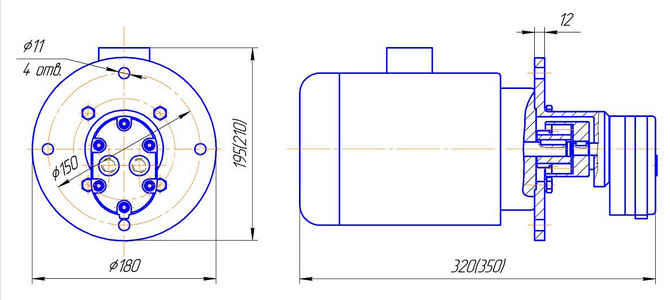

Масляный агрегат БВГ11 с фланцевым креплением

Габаритная таблица Г11 на 2,5 МПа

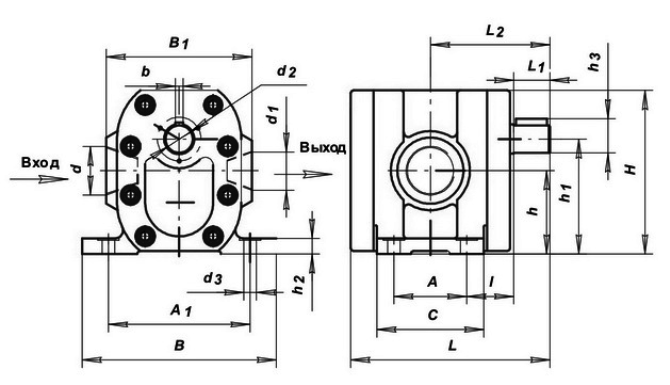

Крепежные размеры гидравлического насоса Г11 на 2,5 МПа

Масляный насос Г11

Габаритные и присоединительные размеры из паспорта

LxBxH

L1

L2

B1

b

h

h1

h2

h3

d

d1

d3

A

A1

C

Г11-22

125х130х115

35

23

94

5

60,5

80

16

К3/4

К1/2

9

38

110

62

Г11-22А

Г11-23

155х140х130

30

110

6

67

90

16

18

60

90

85

Г11-23А

Г11-24

180х180х150

46

13

135

74

100

22

К1/4

К3/4

13

63

100

Г11-24А

Г11-25

205х200х175

155

8

88,5

118

17

28

К1/2

К1/4

75

166

110

Г11-25А

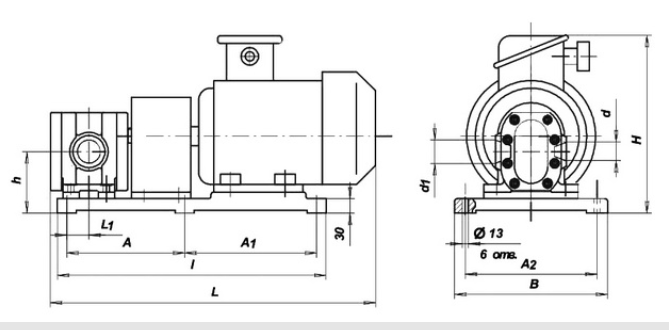

Агрегаты БГ11 второй группы

Шестеренный агрегат БГ11 второй группы

Марка

Габариты масляного агрегата типа БГ11

LxbxH

l1

A

A1

A2

h

d

d1

БГ11-22

454х200х254

25

165

185

170

90

К3/4

К1/2

БГ11-22А

436х200х254

БГ11-23

515х220х280

40

190

225

190

97

БГ11-23А

БГ11-24

585х255х300

37

200

250

220

104

К1/4

К3/4

БГ11-24А

555х255х300

БГ11-25

690х325х395

47

250

280

130

К1/2

К1/4

БГ11-25А

665х295х360

43

250

116

Инструкция по установке и эксплуатации

Инструкция по монтажу, подключению и эксплуатации шестеренчатых насосов Г11:

  • Напорный и всасывающий трубопровод комплектуется фильтрами
  • Валы привода и маслонасоса соединяются упругой муфтой с максимальным перекосом 1,5° и радиальным смещением не более 0,15 мм
  • Предохранительный клапан, установленный на гидронасосе или маслопроводе, обеспечивает полный перепуск жидкости и безопасную работу агрегата в случае скачков давления, засорения магистрали
  • Клапан настраивается не более чем на 0,6 Мпа, расход соизмерим с подачей электронасоса
  • Диаметр всасывающего трубопровода должен соответствовать диаметру входного отверстия и быть максимально ровным
  • Перед началом работы из насоса удаляется консервационная смазка, заливается чистое масло, делается 2-3 оборота вала от руки
  • Замена масла производится по мере загрязнения, не реже, чем раз в полгода

Каталог гидравлических маслонасосов

Каталог шестеренчатых насосов Г11-1 и Г11-2 и шестеренных агрегатов БГ11. Под маркировкой подробные технические характеристики, габариты и размеры, цены в Украине. Перейти к каталогу гидравлических насосов Г и БГ.

Шестеренчатый насос Г11

Подача, л/мин

Давление, МПа

Вес, кг

Шестеренный агрегат БГ11

Подача, л/мин

Давление, МПа

Вес, кг

Г11-11

АГ11-11

ВГ11-11

8

0,5

3

БГ11-11

БВГ11-11

8

0,5

13

Г11-22

18

2,5

7

БГ11-22

18

2,5

34

ДБГ11-22

24

Г11-23

38

10

БГ11-23

38

49

ДБГ11-23

36

Г11-24

73

14,5

БГ11-24

73

85

ДБГ11-24

34

Г11-25

133

21

БГ11-25

133

120

ДБГ11-25

47

Г11-11А

АГ11-11А

ВГ11-11А

5

0,5

2,8

БГ11-11А

БВГ11-11А

5

0,5

13

Г11-22А

12,3

2,5

7

БГ11-22А

12,3

2,5

34

ДБГ11-22А

24

Г11 23А

26

10

БГ11-23А

26

49

ДБГ11-23А

36

Г11 24А

51,5

14,5

БГ11-24А

51,5

70

ДБГ11-24А

33

Г11 25А

105

21

БГ11-25А

105

96

ДБГ11-25А

47

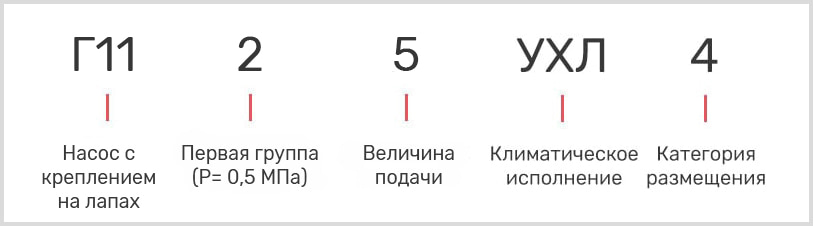

Расшифровка маркировки

Расшифровка маркировки шесеренного насоса Г11 для токарного станка

Купить шестеренчатый насос Г11, БГ11, ДБГ11, ДВГ11

Звоните специалистам «Слобожанского завода», чтобы подобрать и купить шестеренный насос Г11 и агрегат БГ11, запчасти на замену или провести ремонт. Для Вас выбор удобной формы оплаты, заводская гарантия на новую гидравлику, цены ниже конкурентов. 99% заказов отгружаем день-в-день.

Цена

СЛЭМЗ гарантирует за свою цену шестеренного насоса Г11 и БГ11 Вы получаете новое гидравлическое оборудование с гарантией, после прохождения заводского ОТК.
Остерегайтесь цены шестеренчатого насоса Г11 на 30-40 % ниже заводской! Возможные неисправности и дефекты при покупке дешевого бу масляного насоса Г11:
•    Падение подачи по причине износа шестерен, втулок и валиков осей, выработки корпуса, крышки
•    Падание давления по причине увеличенных торцевых зазоров между зубчатыми колесами и втулками
Остерегайтесь подделок и бу, покупайте новые гидравлические шестеренные насосы Г11 и БГ11 у проверенных поставщиков гидравлики!
