Насос Г11-2

Насос Г11-2

Описание и применение

Насос Г11-2 – шестеренный масляный гидравлический насос с постоянным по величине и направлению потоком рабочей жидкости. Зацепление шестерен – внешнее. Области применения шестеренчатого насоса типа Г11-2:

  • Смазка трущихся деталей рабочих механизмов станков и других машин
  • Создание давления в гидросистемах
  • Перекачивание минерального масла, мазута, дизтоплива и других вязких жидкостей

Стандартное направление вращения вала – правое. Номинальное давление – 2,5 МПа. Вал гидронасоса и электропривода соединяется упругой муфтой. Нерегулируемый гидронасос Г11-2 устанавливается вертикально и горизонтально на жестком основании, исключая вибрации. Категория размещения и климатическое исполнение согласно ГОСТ 15150-69. Насосные агрегаты комплектуются общепромышленными электродвигателями типа АИР (БГ11-2) и взрывозащищенными (БГВ11-2).

шестеренный масляный гидравлический насос г11-2 гост
гидронасос шестеренного типа г11-2 сдвоенный фото производителя
шестеренчатый гидравлический насос г11-2 мазутный с паспортом
Насос г11-2 масляный - фото из каталога

Технические характеристики

Таблица технических характеристик Г11-2 и шестеренных насосов БГ11 и ДБГ11-2 с двигателем. Диапазон рабочего объема, производительности, параметры рабочей жидкости. Перейти к каталогу гидравлических насосов Г и БГ.

Технические характеристики

Шестеренный насос типа Г11-2

Г11-22А

Г11-22

Г11-23А

Г11-23

Г11-24А

Г11-24

Г11-25А

Г11-25

Подача, л/мин

12

18

26

38

51,5

73

105

133

Давление на выходе, МПа

Номинальное

25

максимальное

30

Давление на входе, МПа

-0,02

Рабочий объем, см³

11,2

16

22,5

29

40

56

80

100

Частота вращения, об/мин

Номинальная

1500

минимальная

600

максимальная

1800

Мощность, кВт

0,9

1,5

1,7

2,3

2,9

4

5,5

7,5

Температура масла, °С

Минимальная

10

максимальная

55

Тонкость фильтрации жидкости, мкм

≤40

Вязкость, сСт

Минимальная

17

максимальная

400

КПД, %

54

56

64

68

72

74

76

77

Масса, кг

6

8,7

11

16

Устройство и принцип работы

Конструктивная схема

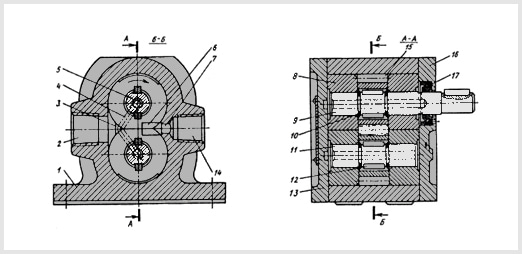

конструктивная схема шестеренного гидронасоса г11-2

Элементы конструкции насоса Г11-2:

  1. Корпус гидронасоса
  2. Всасывающее отверстие
  3. Камера всасывания
  4. Стальные шестерни
  5. Отверстия для отвода утечек масла во всасывающую полость
  6. Разгрузочные канавки
  7. Камера нагнетания
  8. Опорные втулки
  1. Ведущий вал
  2. Пружинные кольца
  3. Ведомый вал
  4. Шпонка
  5. Крышка
  6. Напорное отверстие
  7. Стальное закаленное зубчатое колесо
  8. Крышка
  9. Манжетное уплотнение

Корпус с 4-мя крепежными отверстиями с торцов закрывается крышками. Расточка передней крышки уплотнена маслостойкой манжетой.

В расточках корпуса установлены подшипники скольжения (втулки) и стальные закаленные зубчатые колеса, закрепленные на валах шпонками и зафиксированные по оси пружинными кольцами. Для отвода излишков масла во всасывающую полость валы маслонасоса Г11 имеют отверстия, а поверхности крышек специальные канавки.

Принцип действия

Вращение зубчатых колес заставляет увеличиваться в объеме всасывающую камеру со стороны выхода из зацепления зубьев и она заполняется маслом через всасывающее отверстие.

В зоне нагнетания шестерни входят из зацепления, выдавливая масло из впадин между зубьями в напорное отверстие.

Для отвода излишков масла из междузубьевых впадин служат специальные канавки на торцах втулок. Входное и выходное отверстие имеет коническую резьбу.

Для более равномерного всаса всасывающая камера расширена специальной фрезеровкой, а камера нагнетания выполнена в виде узкой щели, уравновешивающей радиальные нагрузки на зубчатые колеса.

Перейти к каталогу шестеренных насосов Г11-1 на давление 0,5 МПа.

Особенности монтажа и эксплуатации

Рекомендации и противопоказания при установке и эксплуатации шестеренного гидронасоса Г11-2, БГ11-2 и ДБГ11-2:

  • При центровке валов масляного насоса и электропривода осевое смещение не должно превышать 0,1 мм
  • Настройка предохранительного клапана не должна превышать 3 Мпа, а потребление соответствовать подаче
  • Диаметр напорного трубопровода должно соответствовать сечению всасывающего отверстия
  • Перед началом работы насос заполняется маслом
  • Перекачиваемое масло не должно содержать щелочей, кислот и твердых включений

Габаритные размеры и чертеж

Чертежи, габаритные и присоединительные размеры из паспорта насоса Г11-2, насосных агрегатов БГ11-2 с двигателем и агрегатов ДБГ11-2 без электродвигателя.

Гидронасосы Г11-2 (А)

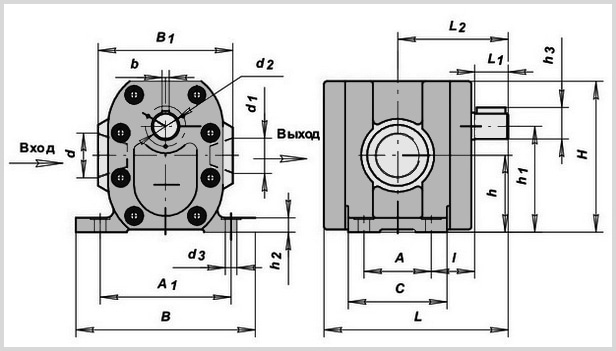

чертеж гидронасоса г11-2 (А)

Типоразмер масляного насоса

LxBxH

h

d

d1

d2

d3

B1

b

h1

h2

L1

L2

A

C

Г11-2 2 (А)

125х130х115

60,5

К3/4

К1/2

16

9

94

5

80

16

24

35

38

62

Г11-2 3 (А)

155х140х130

67

18

110

6

90

30

60

85

Г11-2 4 (А)

180х180х150

74

К1/4

К3/4

22

13

135

100

46

63

100

Г11-2 5 (А)

205х200х175

85,5

К1/2

К1/4

28

155

8

118

17

40

75

110

Шестеренные насосы БГ11-2 с двигателем

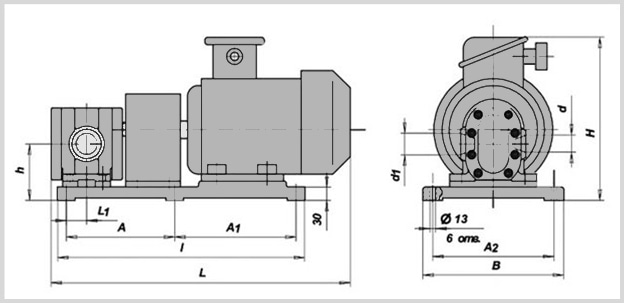

чертеж гидравлического шестеренного насоса бг11-2

Шестеренный насос

LxBxH

A

A1

A2

l

l1

h

d

dl

Р двигателя, кВт

Вес, кг

БГ11-22

436х200х254

165

185

170

380

25

90

К3/4

К1/2

1,1

25

БГ11-22А

454х200Х254

1,5

30

БГ11-23

515х220х280

190

225

190

445

40

97

2,2

40

БГ11-23А

42

БГ11-24

555х255х300

200

250

220

480

37

104

К1/4

К3/4

3

47

БГ11-24А

585х255х300

5

55

БГ11-25

665х295х360

250

250

535

43

116

К1/2

К11/4

5,5

86

БГ11-25А

690х325х395

280

570

47

130

7,5

91

Агрегаты ДБГ11-2 без двигателя

Агрегат без двигателя

Lxbxh

A

A1

a

D

h1

ДБГ11-22А

436х200х145

178

230

170

13

145

ДБГ11-22

ДБГ11-23А

478х220х160

200

250

192

160

ДБГ11-23

ДБГ11-24А

478х255х180

220

180

ДБГ11-24

ДБГ11-25А

532х282х205

250

250

205

ДБГ11-25

568х312х220

280

280

220

Купить насос Г11-2, БГ11-2 и ДБГ11-2

На Слобожанском заводе Вы сможете подобрать и купить насос Г11-2 или агрегат БГ11-2 и ДБГ11-2 под любой техпроцесс и гидрооборудование. Заводская гарантия и цена из первых рук. Ремонт шестеренных гидронасосов, запчасти и комплектующие к гидравлическим насосам и гидромоторам. Удобная форма оплаты и отправка в день заказа.
