Насос Г11-24А шестеренный
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | Насос Г11-24А |
| Тип: | Шестеренный 2-ой группы |
| Расположение: | Харьков, Украина |
| Мощность: | 2,9 кВт |
| Частота вращения: | 1450/600/1800 об/мин |
| Вес: | 11 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Насос Г11-24А – нерегулируемый гидравлический шестеренный насос. Подает минеральное масло вязкостью от 17 до 400 сСт и температурой 10-55°С в смазочные системы станков, машин и механизмов. Подача – 51,5 литров в минуту (0,86 м³/ч), давление на выходе – 2,5 Мпа (25 атм). Вес - 14,5 кг. Относится ко второй группе шестеренчатых насосов. Вращение приводного вала – правое. Завод-производитель – Каммаш, Укарина. Категория размещения и климатическое исполнение согласно ГОСТ 15150-69. Гидронасос с большим объемом рабочей камеры – Г11-24. Исполнение при монтаже - на лапах. Насосный агрегат БГ11-24А с электродвигателем на лапах или с фланцем.
Технические характеристики
| Технические характеристики насоса и агрегата | Г11-24А | БГ11-24А | |
| Рабочий объем, см | 40 | ||
|
Номинальная подача, л/мин |
51,5 |
||
|
Давление на выходе, Мпа (кгс/см²) |
номинальное |
2,5 (25) |
|
| максимальное | 3,0 (30) | ||
|
Давление на входе, Мпа |
≤ -0,02 | ||
|
Частота вращения, об/мин |
Номинальная |
1450 |
|
|
Минимальная |
600 |
||
|
максимальная |
1800 |
||
| Номинальная мощность, кВт | 2,9 | ||
| КПД, % | ≥72 | ||
| Масса, кг | 14,5 | 70 | |
| Габариты, мм | 180х180х150 | 555х255х300 | |
|
Параметры эксплуатации |
Насос Г11-24А |
|
|
Категория размещения |
4 |
|
|
Климатическое исполнение |
УХЛ |
|
| Направление вращения |
правое |
|
|
Мощность электропривода, кВт |
3 | |
| Коэффициент подачи | ≥89 | |
| Марка электропривода |
АИР100S4 АИМ100S4 |
|
|
Масса агрегата, кг (с двигателем АИР) |
47 | |
|
Гарантия, мес. |
12 |
|
|
t масла, °С |
Минимальная |
+10 |
|
Максимальная |
+55 |
|
| Вязкость масла, сСт (min-max) |
17-400 |
|
Перекачивает технические и минеральные масла и другие жидкости со смазывающей способностью, не вызывающих коррозию рабочих органов гидронасоса (нефтепродукты, топливо, ГСМ). Требования к рабочей жидкости для шестеренчатого насоса Г11-24А:
- Максимальная температура жидкости - 60°С
- Кинематическая вязкость масла от 17 до 400 сСт
- Чистота не грубее 13 класса согласно ГОСТ 17216-71
- Тонкость фильтрации не грубее 40 мкм
Варианты комплектации шестеренного насоса Г11-24А:
- Гидроагрегат с двигателем общепромышленным (БГ11-24А) и взрывозащищенными (БВГ11-24А)
- Насосный агрегат на раме без электропривода (ДБГ11-24А)

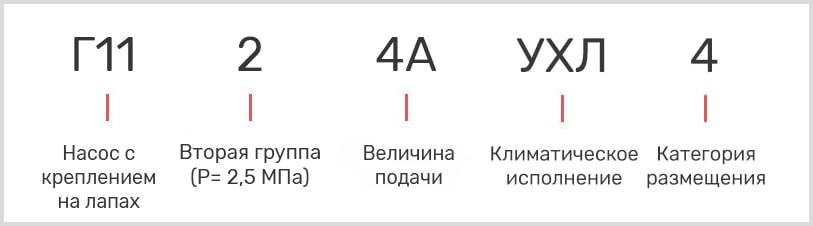

Расшифровка маркировки
.jpg)
Габаритные размеры и чертеж
Чертеж с габаритными, присоединительными и монтажными размерами масляного насоса Г11-24А и агрегата – БГ11-24А из паспорта роторного насоса.
| Типоразмер насоса | LxBxH | h | h1 | h2 | h3 | B1 | b | A | A1 | d | d1 | d3 | C | L1 | L2 |
| Г11-24А | 180х180х160 | 74 | 100 | 16 | 22 | 135 | 6 | 63 | 146 | К, 1/4 | К3/4 | 13 | 100 | 46 | 30 |
Размеры входного отверстия – 1 1/4, выходного – 3/4. Перейти к каталогу гидравлических насосов Г.
Монтаж и эксплуатация
Рекомендации по установке и монтажу, требования и противопоказания в эксплуатации маслонасоса Г11-24А:
- Размещение. Вертикально и горизонтально
- Крепеж. На жестком основании, исключая вибрации
- Перед включением заполняется маслом
- Соединение валов. Вал привода и гидронасосы соединяются при помощи упругой муфты
- Центровка валов. Осевое смещение вала гидронасоса и привода не более 0,1 мм
- Настройка предохранительного клапана. Настраивается на 3 Мпа, расход равен подаче насоса
- Диаметр всасывающего трубопровода. Не менее диаметра входного отверстия, с минимальным количеством изгибов и небольшой длины
- Фильтрация. Фильтры устанавливаются на напорной и сливной магистралях
- Замена масла. Рабочая жидкость меняется по мере загрязнения, не реже чем через полгода после начала эксплуатации
Купить насос Г11-24А
Строгий ОТК и эффективный сервисный центр «Слобожанского завода» - гарантия покупки надежного насоса Г11-24А, шестеренного агрегата БГ11-24А, запчастей и комплектующих. Капитальные ремонты, ТО, сборка электроагрегата с приводом. Форма оплаты с НДС и без, работа на экспорт
Цена
Существуют риски покупки гидронасосов БУ по минимальной цене. Перечень возможных дефектов и неисправностей, скрывающихся за низкими ценами масляных насосов Г11-24А:
- Недостаточная подача (выработка роторов, корпуса и крышки)
- Недостаточное давление (расширенные торцевые зазоры между втулками и шестернями, неисправный клапан)
- Превышение вибро-акустических параметров и норм
Доверяйте выбор шестеренного гидравлического насоса Г11-24А и агрегата БГ11-24А проверенному поставщику гидрооборудования!
