Насосы НШ шестеренные
Определение и применение
Насосы НШ – универсальные шестеренные гидравлические насосы. Применяются для нагнетания рабочей жидкости в гидросистемы погрузчиков, автомобилей, тракторов, сельскохозяйственной, дорожно-строительной техники, машин и станков. Рабочий объем – от 4 до 250 см³. Номинальное выходное давление (P) – от 16 до 20 МПа. Объемная подача – от 6 до 340 литров в минуту. Вес – от 2 до 45 кг. ГОСТ 8752-79. Назначение шестеренных насосов НШ:
- Обеспечить смазку трущихся деталей механизмов
- Создать необходимое P в гидросистеме
- Перекачивать вязкие жидкости, неагрессивные к материалу корпуса гидронасоса
Приводной вал – шлицевой (4 и 6 шлицов). Направление вращения масляного НШ – правое и левое, в зависимости от сборки. Приводом гидравлических шестеренчатых насосов может быть ДВС через вал отбора мощности, электродвигатель в составе агрегата на плите или фланец, через шкив. Возможно изготовление сдвоенных, двухсекционных и спаренных трехсекционных моделей.
Применяемость
Шестеренные НШ применяются в рулевом управленим, навесном оборудовании, КПП, гидравлике подъемных механизмов. Марки и виды сельхоз и спецтехники, где применяются НШ для перекачки масла:
- Трактора – МТЗ, ЛХТ, ТЛТ, ЛТЗ, ДТ, ВТ, Т, ХТЗ, ЮМЗ, ВТЗ, К, ЭО
- Погрузчики – Львовские, МоАЗ
- Автосамосвалы – МАЗ, КрАЗ, Урал, КаМАЗ, ЗИЛ, ГАЗ
- Колесные тягачи – МЗКТ, ТО, Амкодор
- Комбайны – КСКУ, РКМ, СПС, СУПН, КЗР, КЗС
Технические характеристики
Шестеренный насос |
Технические характеристики НШ |
|||||
Рабочий объем, см³ |
P на выходе, МПа |
Объемная подача, л/мин |
Частота вращения, оборотов/мин |
Масса, кг |
||
номинальное | пиковое | |||||
НШ4 | 4 | 16 | 21 | 8,6 | 3000 | 2,1 |
НШ10 |
10 |
21 |
2400 |
2,58 |
||
НШ14 |
14 |
29,4 |
2,95 |
|||
НШ32 |
32 |
68,6 |
3,95-6,4 |
|||
НШ50 |
50 |
107,2 |
4,57-7 |
|||
НШ100 |
100 |
173,4 |
16,5 |
|||
НШ250 |
250 |
20 |
25 |
335,1 |
43,6 |
С подробными параметрами Вы можете ознакомиться в паспорте шестеренных насосов НШ.
Расшифровка маркировки
Расшифровка маркировки условного обозначения шестеренного масляного насоса. Буква «А» – круглая модель маслонасоса, остальные буквы – плоские модели.
Размеры и чертеж
Габаритные, присоединительные и монтажные размеры шестеренных масляных насосов НШ4, НШ6, НШ10, НШ14, НШ16, НШ25, НШ32, НШ50, НШ100, НШ250. Крепежные размеры фланцев.
Принцип работы и устройство масляного гидронасоса

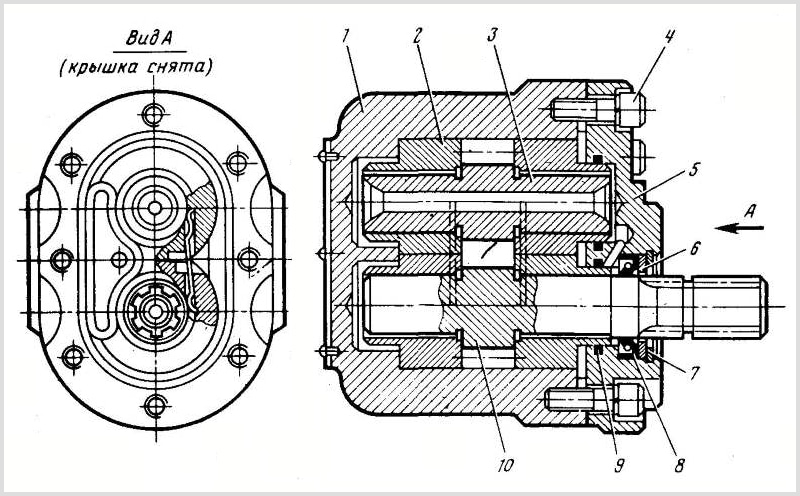

Устройство и основные детали конструкции масляного насоса НШ:
- Корпус
- Втулка
- Ведомая шестерня
- Болт крепления передней крышки
- Передняя крышка
- Стопорное уплотнительное кольцо
- Стопорное уплотнительное кольцо
- Уплотнение
- О-образное уплотнение
- Ведущая шестерня (приводная)
Крутящий момент на шлицевой вал шестеренчатого гидронасоса передается от вала отбора мощности или электродвигателя. Вращение ведущей и ведомой шестерни создает разряжение на входе в гидравлический маслонасос. Масло под атмосферным давлением заполняет межзубьевые впадины, перемещается на сторону выхода, где при зацеплении зубьев рабочая жидкость выталкивается в гидросистему.
Электродвигатели для насосов НШ:
Каталог шестеренных насосов НШ
В каталоге представлены различные модели шестеренчатых масляных насосов НШ от разных производителей.
Гидравлический насос марки |
P, МПа |
Завод-производитель |
НШ4-4 |
20 |
Ливгидромаш ВЗТА Винница ЗАО СК Гидросила Завод им. 23 Октября |
НШ4К-3 |
16 |
|
НШ4Г-3 |
||
НШ4Д-3 | ||
НШ6-3 |
||
НШ6Е-3 |
||
НШ6М-3 НШ6Г-3 |
||
НШ6Д-3 |
||
НШ10Г-3 |
||
НШ10У-3 |
||
НШ10В-3 |
||
НШ10М-3 |
||
НШ10Е-3 |
||
НШ10-Д-4 | 20 | |
НШ14Г-3 |
16
|
|
НШ14М-3 |
||
НШ14Д-3 |
||
НШ14У-3 | ||
НШ16М-3 | ||
НШ16У-3 | ||
НШ16Г-3 | ||
НШ16Т-3 | ||
НШ16Д-3 | ||
НШ25Г-3 |
||
НШ25Г-4 |
20 |
|
НШ25М-3 |
16 |
|
НШ25У-3 | ||
НШ25Д-3 | ||
НШ25А-3 | ||
НШ32А-3 |
||
НШ32М-3 |
||
НШ32М-4 |
20 | |
НШ32Д-4 | ||
НШ32У-3 |
16 | |
НШ32Г-3 |
||
НШ32В-3 | ||
НШ32ДКМ-3 | ||
НШ32КД-3 | ||
НШ50УК-3 |
||
НШ50А-3 |
||
НШ50М-4 |
20 |
|
НШ50Д-4 | ||
НШ50М-3 |
16 | |
НШ50У-3 |
||
НШ50Г-3 |
||
НШ50ДМ-3 | ||
НШ50ДКМ-3 | ||
НШ50В-3 | ||
НШ50Д-3 | ||
НШ100А-3 |
||
НШ100М-3 |
||
НШ100В-3 | ||
НШ100У-3 | ||
НШ100Д-4 |
20 | |
НШ100Г-4 |
||
НШ250-4 |
||
НШ250А-4 |
||
НШ250Г-4 |
Сдвоенные модели
Возможна комплектация сдвоенных насосов НШ – двухсекционных, тандемов.
Сдвоенный масляный насос |
НШ10-10-3 |
НШ32-10Д-3 |
НШ32М-10-4 |
НШ32-32М-4 |
НШ50-10Д-3 |
НШ50-50М-4 |
НШ100-32А-3 |
НШ100-50А-3 |
НШ100-50УК-3 |
Рабочий объем, см³ |
10/10 |
32/10 |
32/32 |
50/10 |
50/50 |
100/32 |
100/50 |
||
Давление на выходе, МПа |
16 |
20 |
16 |
20 |
16 |
||||
Подача, л/мин |
22,8/22,8 |
71,5/22,8 |
71,5/71,5 |
110,8/22,8 |
117/117 |
173,4/71,5 |
173,4/107,2 |
||
Мощность, кВт |
8,4 |
32,5 |
37,7 |
57,8 |
45,7 |
68 |
93 |
107 |
110 |
Масса, кг |
2,35 |
6,95 |
7 |
10 |
8,7 |
10 |
23 |
25 |
26 |
Купить насос НШ в Украине
У Слобожанского завода Вы сможете купить насос НШ: правый, левый, под шкив, с клапаном, с бензиновым двигателем, плоский или круглый. Звоните специалисту, уточняйте модель и параметры, выбирайте удобную форму оплаты и доставки по Украине и за рубеж.
Цена
Цена насоса от СЛЭМЗ – результат дилерских отношений с заводами-производителями. Мы гарантируем цену ниже заводского прайса, новую заводскую гидравлику с паспортом, гарантией и ЗИП.
Цена масляного НШ на 30-40 % ниже заводской – явный признак бу гидронасосов. Они массово скупаются мелкими цехами, заново красятся и продаются, не проходя элементарной ревизии. Потенциальные дефекты, неисправности, скрывающиеся за самой низкой ценой маслонасоса НШ:
- Недостаточное давление как результат износа уплотнения ведущего ротора, выработки и люфта шестерен
- Вспенивание жидкости (подсос воздуха через износившуюся манжету
- Утечки по стыкам электронасоса (выработка корпуса, крышки)
- Нагрев, уровень шума, вибрация (заедание перепускного клапана)
Масляный насос НШ для топлива, пресса безопаснее и выгоднее купить у проверенного поставщика или напрямую с завода. Также у нас Вы можете заказать запчасти (шестерни, крышки, втулки, манжеты, фланцы), проверить свой гидромотор, отремонтировать или получить новый на замену.
