Насос НШ 14
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | Насос НШ 14 |
| Тип: | Масляный шестеренный насос |
| Расположение: | Харьков, Украина |
| Мощность: | 10,3 кВт |
| Частота вращения: | 1500/2400/3600 об/мин |
| Вес: | 2 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Насос НШ 14 – универсальный гидравлический шестеренчатый насос. Применяются для нагнетания минерального масла в гидросиситемы погрузчиков, тракторов, сельскохозяйственной, дорожной и спецтехники, станков, прессов, других машин и механизмов. Производительность – 30,3 литр в минуту, номинальное давление – 16 Мпа (160 кг/см²). Частота вращения от 1500 до 2400 оборотов в минуту. Вес масляного НШ14 – 2,4 кг. Направление вращения вала – правое и левое в зависимости от сборки. Вал приводной шестерни НШ-14 шлицевой (на 4 и 6 шлицов).
Технические характеристики и параметры
| Параметр шестеренчатого насоса НШ 14 | Технические характеристики | |||||||
|
НШ14Б-3 НШ14Б-3Л |
НШ14В-3 НШ14В-3Л |
НШ14Г-3 НШ14Г-3Л |
НШ14Д-3 НШ14Д-3Л |
НШ14КА-3 НШ14КА-3Л |
НШ14М-3 НШ14М-3Л |
НШ14У-3 НШ14У-3Л |
||
|
Вращения приводного вала |
правое /левое |
|||||||
|
Рабочий объем, см³ |
13,75 |
|||||||
|
Давление на выходе, Мпа |
16 |
|||||||
|
Подача, л/мин |
30,3 |
|||||||
|
Номинальная мощность, кВт |
10,3 |
|||||||
|
Номинальная частота вращения, об/мин |
2400 |
|||||||
|
t окружающей среды, °С |
Минимальная |
-50 |
||||||
|
максимальная |
+60 |
|||||||
|
t рабочей жидкости, °С |
Минимальная |
0 |
||||||
|
максимальная |
+80 |
|||||||
|
Кинематическая вязкость, мм²/с |
Минимальная |
55 |
||||||
|
максимальная |
70 |
|||||||
|
Масса, кг |
2,4 |
|||||||
|
Климатическое исполнение |
У |
|||||||
|
Категория размещения |
1 |
|||||||
|
Гарантия, мес |
12 |
|||||||
Работает от электрического привода, вала отбора мощности (тракторный) или через шкив (для мотоблоков). Климатическое исполнение – «У», категория размещения – 1 по ГОСТ 15150-69. Соответствует ТУ3632-014-05747979-97. Варианты исполнения: односекционный и двухсекционный (НШ 32-14Д-3, НШ 28-14Д-3 – спаренный, сдвоенный). По количеству шлицов ведущего ротора электронасоса НШ14 – 4-х и 6-ти шлицевые.

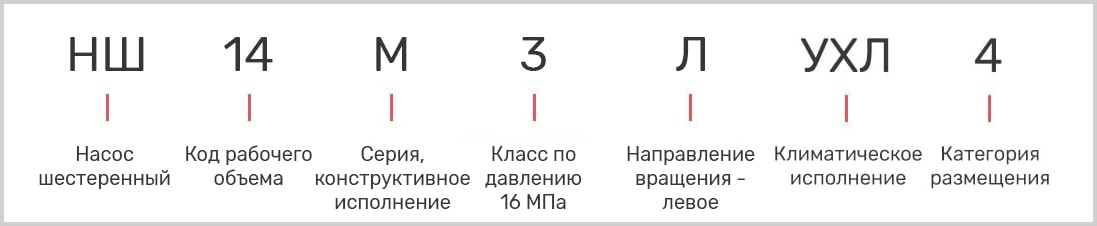

Расшифровка маркировки
.jpg)
Производители, модификации и применяемость
|
Шестеренный насос марки |
Вращение |
Применение |
|
НШ14Г-3 |
правое |
МТЗ-1022, МТЗ-1521, МТЗ-1221 |
|
НШ14Д-3Л |
Левое |
МТЗ-1221 |
Основные производители, модификации и маркировка шестеренного насоса НШ 14:
- НШ14Г-3, НШ14Г-3Л левый, НШ14М-3, НШ14М-3Л - ЗАО СК Гидросила
- НШ14В-3 круглый, НШ14В-3Л левый, НШ14Д-3, НШ14Д-3Л - ОАО ВЗТА Винница
- НШ14КА-3 и НШ14КА-3Л - ПАО НПА Радий
- НШ14У-3 плоский, НШ14У-3Л - Мелитополь
Чертеж и габаритные размеры
Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 14 левого вращения. Монтажные размеры фланцев.
Чертеж и габаритные размеры
Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 14. Монтажные размеры фланцев.
Установка и эксплуатация
Противопоказания и рекомендации по установке, подключению из руководства по эксплуатации масляного насоса НШ 14:
- Крепление гидронасоса на штатное место осуществляется надежно, исключая вибрации
- Для соединения вала привода и гидронасоса применяется гибкая муфта
- Перед началом работы всасывающий маслопровод заливается маслом
- Всасывающая и напорная магистрали комплектуются фильтрами
- Промывка фильтров осуществляется каждые 250-300 моточасов работы трактора
- Критерий замены масла – появление механических примесей более 0,4 % по массе
- Рекомендуемые марки масел – М-10В2 (летом); М-8Г1, М-8Г2 (зимой)
- Насос должен автоматически выключаться при выключении гидросистемы
- Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса
- Уровень рабочей жидкости не должен быть ниже оси входного отверстия
- Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем.
Устройство
Элементы конструкции гидравлического насоса НШ 14:
- Крышка задняя Н42.894.00.006
- Кольцо ГОСТ 9833-73
- опорная втулка Н42.894.02.010
- Корпус Н42.894.00.001
- Манжета Н42.894.00.008
- Передняя крышка Н42.894.00.005
- Манжета 1,2-16х30-2 ГОСТ 8752-79
- Кольцо Н42.894.00.009
- Пластина Н42.894.00.007
- Заглушка
- Винт с шестигранной головкой М8х30-5.6
- Шайба 8.65Г ГОСТ6402-70
- Ротор ведущий Н42.894.00.002
- Ротор ведомый Н42.894.00.003
Купить насос НШ 14
У Слобожанского завода Вы сможете купить насос НШ 14, запчасти на замену, готовые ремкомплекты (сальники, шестерни, прокладки), произвести ремонт и доработку. Для уточнения необходимого количества, выбора формы оплаты, сроков доставки свяжитесь с отделом логистики. Также у нас можно приобрести комплектующие к шестеренчатым насосам НШ14: клапан, фланец, шкив.
Популярнные товары завода "СЛЭМЗ"
Цена
Цена насоса НШ 14 от СЛЭМЗ выгодная – Вы получаете гарантировано новую гидравлику с заводской гарантией, только после проверки ОТК и испытаний.
Предельно низкая цена шестеренчатого насоса НШ 14 в Украине – повод задуматься. Минимальная стоимость НШ14 - явный признак бу со скрытыми внутренними дефектами, которые внешне маскируются. Возможные неисправности, с которыми столкнетесь при покупке насоса НШ 14 по самой низкой цене:
- Недостаточное давление в результате изношенного уплотнения
- Греется и шумит в следствие заедания золотника или перепускного клапана
- Недостаточная производительность из-за сколов и задиров, значительного износа роторов
Чтобы узнать цену насоса НШ 14 со шкивом, с клапаном, сдвоенного насоса, звоните менеджерам СЛЭМЗ.
