Насос НШ 16

Испытания перед отправкой
Код Товара:
Насос НШ 16
Тип:
Масляный шестеренный насос
Расположение:
Харьков, Украина
Мощность:
13,8 кВт
Частота вращения:
1500/2400/3600 об/мин
Вес:
2 кг
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 750 грн.

Точные цены и помощь у консультанта.



Насос НШ 16 – универсальный гидравлический шестеренчатый насос. Применяются для нагнетания минерального масла в гидросиситемы поргузчиков, тракторов, сельскохозяйственной, дорожной и спецтехники, станков, прессов, других машин и механизмов. Производительность – 34,4 литр в минуту, номинальное давление – 16 Мпа (160 кг/см²). Частота вращения 2400 оборотов в минуту. Вес – 2,9 кг. Направление вращения вала – правое и левое в зависимости от сборки. Вал приводной шестерни шлицевой (на 4 и 6 шлицов).

Технические характеристики и параметры

Технические характеристики шестеренчатого насоса

НШ16Б-3

НШ16Б-3Л

НШ16В-3

НШ16В-3Л

НШ16Г-3

НШ16Г-3Л

НШ16Д-3

НШ16Д-3Л

НШ16Е-3

НШ16Е-3Л

НШ16М-3

НШ16М-3Л

НШ16У-3

НШ16У-3Л

НШ16Т-3

НШ16Т-3Л

Вращения приводного вала

правое /левое

Рабочий объем, см³

15,6

Давление на выходе, Мпа

16

Подача, л/мин

34,4

Номинальная мощность, кВт

13,8

Номинальная частота вращения, об/мин

2400

t окружающей среды, °С

Минимальная

-50

максимальная

+60

t рабочей жидкости, °С

Минимальная

0

максимальная

+80

Кинематическая вязкость, мм²/с

Минимальная

55

максимальная

70

Масса, кг

2,9

Климатическое исполнение

У

Категория размещения

1

Гарантия, мес

12

Работает от электрического привода, вала отбора мощности (тракторный) или через шкив (для мотоблоков). Климатическое исполнение – «У», категория размещения – 1 по ГОСТ 15150-69. Соответствует ТУ3632-014-05747979-97. Варианты исполнения: односекционный и двухсекционный (НШ 16-10Д-3, НШ 16-16Д-3 – спаренный, сдвоенный). По количеству шлицов ведущего ротора – 4-х и 6-ти шлицевые.

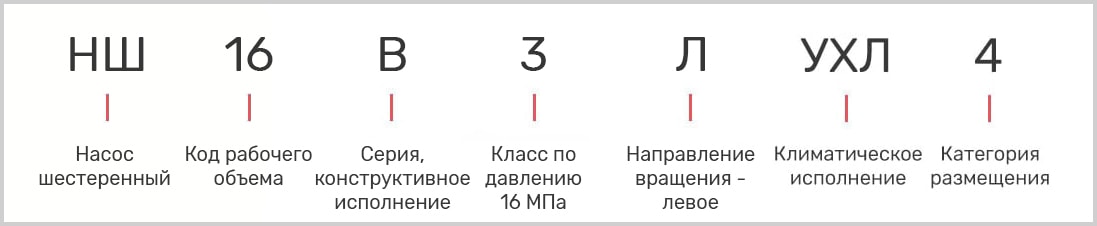

Расшифровка маркировки

расшифровка маркировки насоса на трактор НШ16 УХЛ-4

Производители, модификации и применяемость

Шестеренный насос марки

Вращение

Применение

НШ 16Г-3

правое

трактор: МТЗ-1521,МТЗ-1221

погрузчик: 41306 (двигатель Д-240)

НШ 16В-3Л

Левое

погрузчик: 41306, 41015 (Львовские)

Основные производители, модификации и маркировка шестеренного насоса НШ 16:

  • НШ16Г-3, НШ16Г-3Л левый, НШ16М-3, НШ16М-3Л - ЗАО СК Гидросила
  • НШ16В-3 круглый, НШ16В-3Л левый, НШ16Д-3, НШ16Д-3Л - ОАО ВЗТА Винница
  • НШ16У-3 плоский, НШ16У-3Л - Мелитополь

Чертеж и габаритные размеры

Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 16. Монтажные размеры фланцев.

Габаритные, присоединительные и монтажные размеры гидравлического насоса НШ-16

Установка и эксплуатация

Противопоказания и рекомендации по установке, подключению из руководства по эксплуатации масляного насоса НШ 16:

  • Крепление гидронасоса на штатное место осуществляется надежно, исключая вибрации
  • Для соединения вала привода и гидронасоса применяется гибкая муфта
  • Перед началом работы всасывающий маслопровод заливается маслом
  • Всасывающая и напорная магистрали комплектуются фильтрами
  • Промывка фильтров осуществляется каждые 250-300 моточасов работы трактора
  • Критерий замены масла – появление механических примесей более 0,4 % по массе
  • Рекомендуемые марки масел – М-10В2 (летом); М-8Г1, М-8Г2 (зимой)
  • Насос должен автоматически выключаться при выключении гидросистемы
  • Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса
  • Уровень рабочей жидкости не должен быть ниже оси входного отверстия
  • Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем.

Устройство

Элементы конструкции гидравлического насоса НШ 16:

  1. Крышка задняя Н42.894.00.006
  2. Кольцо ГОСТ 9833-73
  3. опорная втулка Н42.894.02.010
  4. Корпус Н42.894.00.001
  5. Манжета Н42.894.00.008
  6. Передняя крышка Н42.894.00.005
  7. Манжета 1,2-16х30-2 ГОСТ 8752-79
  8. Кольцо Н42.894.00.009
  9. Пластина Н42.894.00.007
  10. Заглушка
  11. Винт с шестигранной головкой М8х30-5.6
  12. Шайба 8.65Г ГОСТ6402-70
  13. Ротор ведущий Н42.894.00.002
  14. Ротор ведомый Н42.894.00.003

Детал и устройство гидронасоса НШ16

Купить насос НШ 16

У Слобожанского завода Вы сможете купить насос НШ 16, запчасти на замену, готовые ремкомплекты (сальники, шестерни, прокладки), произвести ремонт и доработку. Для уточнения необходимого количества, выбора формы оплаты, сроков доставки свяжитесь с отделом логистики. Также у нас можно приобрести комплектующие: клапан, фланец, шкив.

Шестеренный масляный насос нш16 - фото из паспорта
Гидравлический шестеренчатый насос нш 16 по цене производителя
Фото шестеренного гидронасоса нш16 на складе в харькове
Насосы нш 16 левый и правый для нагнетания минерального масла

Цена

Цена насоса НШ 16 от СЛЭМЗ выгодная – Вы получаете гарантировано новую гидравлику с заводской гарантией, только после проверки ОТК и испытаний.

Предельно низкая цена шестеренчатого насоса НШ 16 в Украине – повод задуматься. Минимальная стоимость - явный признак бу со скрытыми внутренними дефектами, которые внешне маскируются. Возможные неисправности, с которыми столкнетесь при покупке насоса НШ 16 по самой низкой цене:

  • Недостаточное давление в результате изношенного уплотнения
  • Греется и шумит в следствие заедания золотника или перепускного клапана
  • Недостаточная производительность из-за сколов и задиров, значительного износа роторов

Чтобы узнать цену насоса НШ 16 со шкивом, с клапаном, сдвоенного насоса, звоните менеджерам СЛЭМЗ.
