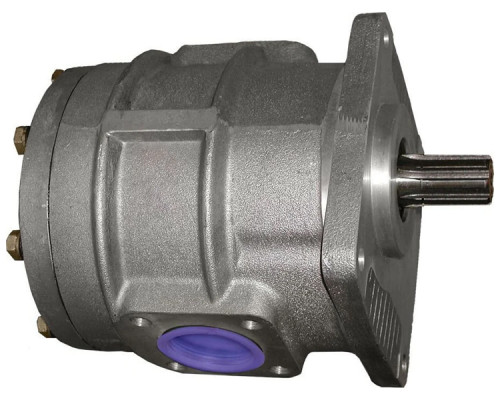

Насос НШ 250
Насос НШ 250 – универсальный гидравлический шестеренчатый насос. Применяются для нагнетания минерального масла в гидросиситемы погрузчиков, тракторов, сельскохозяйственной, дорожной и спецтехники, станков, прессов, других машин и механизмов. Производительность – 173,4 литр в минуту, номинальное давление – 16 Мпа (160 кг/см²) и 20 Мпа (200 кг/см²). Частота вращения - 1920 оборотов в минуту. Вес – 17 кг. Направление вращения вала – правое и левое в зависимости от сборки. Вал приводной шестерни шлицевой (на 4 и 6 шлицов).
Технические характеристики и параметры
Параметр шестеренчатого насоса НШ 250 | Технические характеристики | |||||||||||||
НШ250-4 |
НШ250А-4 | НШ250Г-4 | НШ250-4Л |
НШ250А-4Л |
НШ250Г-4Л | |||||||||
Вращения приводного вала |
правое |
левое | ||||||||||||
Рабочий объем, см³ |
250 | |||||||||||||
Давление на выходе, Мпа |
20 |
|||||||||||||
Подача, л/мин |
225,1 |
335,1 | 255,1 | 335,1 | ||||||||||
Номинальная мощность, кВт |
162,2 | |||||||||||||
Номинальная частота вращения, об/мин |
1500 |
|||||||||||||
t окружающей среды, °С |
Минимальная |
-50 |
||||||||||||
максимальная |
+60 |
|||||||||||||
t рабочей жидкости, °С |
Минимальная |
0 |
||||||||||||
максимальная |
+80 |
|||||||||||||
Кинематическая вязкость, мм²/с |
Минимальная |
55 | ||||||||||||
максимальная |
70 | |||||||||||||
Масса, кг |
45 | |||||||||||||
Климатическое исполнение |
У |
|||||||||||||
Категория размещения |
1 |
|||||||||||||
Гарантия, мес |
12 |
Работает от электрического привода, вала отбора мощности (тракторный) или через шкив (для мотоблоков). Климатическое исполнение – «У», категория размещения – 1 по ГОСТ 15150-69. Соответствует ТУ3632-014-05747979-97. По количеству шлицов ведущего ротора – 4-х и 6-ти шлицевые.

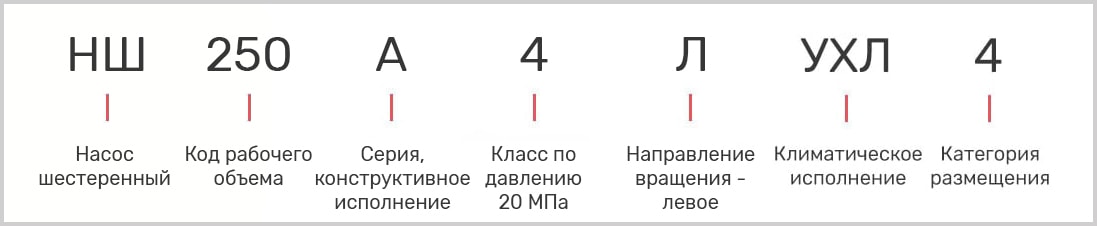

Расшифровка маркировки
Производители, модификации и применяемость
Шестеренный насос марки |
Вращение |
Применение |
НШ 250-4Л, НШ 250Г-4Л | левое | погрузчики: ТП-500, ТП-330 |
НШ 250-4, НШ 250Г-4Л |
правое |
тракторы: Т35-01, Т25-01, Т50-01, Т500, Т330 |
Основные производители, модификации и маркировка шестеренного насоса НШ 250:
- НШ250А-4 круглый, НШ250А-4Л левый, НШ 250-4, НШ 250-4Л - ЗАО СК Гидросила
- НШ250Г-4, НШ 250Г-4Л - Завод 23 Октября
Чертеж и габаритные размеры
Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 250. Монтажные размеры фланцев.
Установка и эксплуатация
Противопоказания и рекомендации по установке, подключению из руководства по эксплуатации масляного насоса НШ 250:
- Крепление гидронасоса на штатное место осуществляется надежно, исключая вибрации
- Для соединения вала привода и гидронасоса применяется гибкая муфта
- Перед началом работы всасывающий маслопровод заливается маслом
- Всасывающая и напорная магистрали комплектуются фильтрами
- Промывка фильтров осуществляется каждые 250-300 моточасов работы трактора
- Критерий замены масла – появление механических примесей более 0,4 % по массе
- Рекомендуемые марки масел – М-10В2 (летом); М-8Г1, М-8Г2 (зимой)
- Насос должен автоматически выключаться при выключении гидросистемы
- Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса
- Уровень рабочей жидкости не должен быть ниже оси входного отверстия
- Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем.
Устройство
Элементы конструкции гидравлического насоса НШ 250:
- Крышка задняя Н42.894.00.006
- Кольцо ГОСТ 9833-73
- опорная втулка Н42.894.02.010
- Корпус Н42.894.00.001
- Манжета Н42.894.00.008
- Передняя крышка Н42.894.00.005
- Манжета 1,2-16х30-2 ГОСТ 8752-79
- Кольцо Н42.894.00.009
- Пластина Н42.894.00.007
- Заглушка
- Винт с шестигранной головкой М8х30-5.6
- Шайба 8.65Г ГОСТ6402-70
- Ротор ведущий Н42.894.00.002
- Ротор ведомый Н42.894.00.003
Купить насос НШ 250
У Слобожанского завода Вы сможете купить насос НШ 250, запчасти на замену, готовые ремкомплекты (сальники, шестерни, прокладки), произвести ремонт и доработку. Для уточнения необходимого количества, выбора формы оплаты, сроков доставки свяжитесь с отделом логистики. Также у нас можно приобрести комплектующие: клапан, фланец, шкив.




Цена
Цена насоса НШ 250 от СЛЭМЗ выгодная – Вы получаете гарантировано новую гидравлику с заводской гарантией, только после проверки ОТК и испытаний.
Предельно низкая цена шестеренчатого насоса НШ 250 в Украине – повод задуматься. Минимальная стоимость - явный признак бу со скрытыми внутренними дефектами, которые внешне маскируются. Возможные неисправности, с которыми столкнетесь при покупке насоса НШ 250 по самой низкой цене:
- Недостаточное давление в результате изношенного уплотнения
- Греется и шумит в следствие заедания золотника или перепускного клапана
- Недостаточная производительность из-за сколов и задиров, значительного износа роторов
Чтобы узнать цену насоса НШ 250 со шкивом, с клапаном, сдвоенного насоса, звоните менеджерам СЛЭМЗ.
