Насос НШ 4

Испытания перед отправкой
Лидер продаж!

Купить с доставкой по Украине


Код Товара:Насос НШ 4
Тип:Масляный шестеренный насос
Расположение:Харьков, Украина
Мощность:6,8 кВт
Частота вращения:1500/2400/3600 об/мин
Вес:1 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 844 грн.

Точные цены и помощь у консультанта



0 отзывов

Насос НШ 4 – универсальный гидравлический шестеренчатый насос. Применяются для нагнетания минерального масла в гидросиситемы погрузчиков, тракторов, сельскохозяйственной, дорожной и спецтехники, станков, прессов, других машин и механизмов. Производительность – от 6,3 до 10,5 литров в минуту, номинальное давление – 16 Мпа (160 кг/см²) и 20 Мпа (200 кг/см²) в зависимости от исполнения по давлению. Частота вращения 2400-3200 оборотов в минуту. Вес – 1,7 кг. Направление вращения вала –правое и левое в зависимости от сборки. Вал приводной шестерни шлицевой (на 4 и 6 шлицов). Самый маленький шестеренный гидронасос.

Технические характеристики и параметры

Параметр шестеренчатого насоса НШ 4 Технические характеристики

НШ4-4Л

НШ4К-3Л

НШ4Г-3Л

НШ 4-4

НШ4К-3

НШ4Г-3

Вращения приводного вала

левое

правое

Рабочий объем, см³

4

Давление на выходе, Мпа

20

16

20

16

Подача, л/мин

10,5

6,3

10,5

6,3

Номинальная мощность, кВт

6,8

Номинальная частота вращения, об/мин

3200

2400

3200

2400

t окружающей среды, °С

Минимальная

-50

максимальная

+60

t рабочей жидкости, °С

Минимальная



0

максимальная

+80

Кинематическая вязкость, мм²/с

Минимальная

30

55

30

55

максимальная

40

70

40

70

Масса, кг

1,7

Климатическое исполнение

У

Категория размещения

1

Гарантия, мес

12

Работает от электрического привода, вала отбора мощности (тракторный) или через шкив (для мотоблоков). Климатическое исполнение – «У», категория размещения – 1 по ГОСТ 15150-69. Соответствует ТУ3632-014-05747979-97. Варианты исполнения: односекционный и двухсекционный. По количеству шлицов ведущего ротора – 4-х и 6-ти шлицевые. Модель НШ4Г-3 с равнопрочным сквозным корпусом, обеспечивающим более стабильную работу (исключен перекос качающего узла).

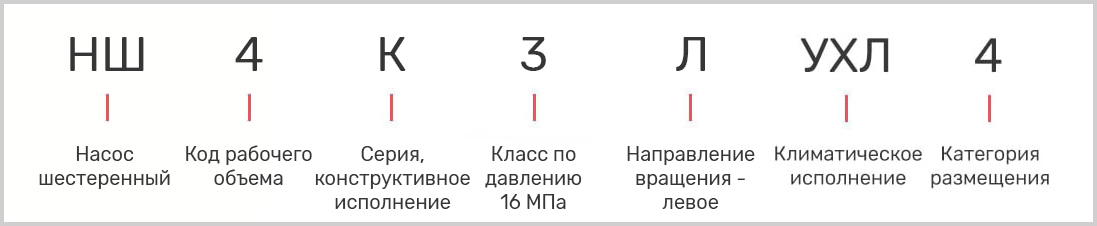

Расшифровка маркировки

расшифровка маркировки насоса НШ4 УХЛ-4 на трактор

Производители, модификации и применяемость

Основные производители, модификации и маркировка шестеренного насоса НШ 4:

  • НШ4Г-3 круглый, НШ4Г-3Л левый, НШ4-4, НШ4-4Л – ЗАО СК Гидросила
  • НШ4Д-3, НШ4Д-3Л - ОАО ВЗТА Винница

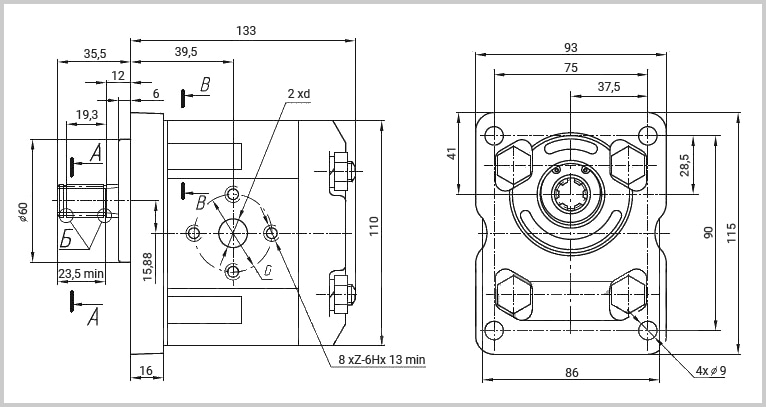

Чертеж и габаритные размеры

Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 4. Монтажные размеры фланцев.

Габаритные, присоединительные и монтажные размеры гидравлического насоса НШ-4

Установка и эксплуатация

Противопоказания и рекомендации по установке, подключению из руководства по эксплуатации масляного насоса НШ 4:

  • Крепление гидронасоса на штатное место осуществляется надежно, исключая вибрации
  • Для соединения вала привода и гидронасоса применяется гибкая муфта
  • Перед началом работы всасывающий маслопровод заливается маслом
  • Всасывающая и напорная магистрали комплектуются фильтрами
  • Промывка фильтров осуществляется каждые 250-300 моточасов работы трактора
  • Критерий замены масла – появление механических примесей более 0,4 % по массе
  • Рекомендуемые марки масел – М-10В2 (летом); М-8Г1, М-8Г2 - зимой
  • Насос должен автоматически выключаться при выключении гидросистемы
  • Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса
  • Уровень рабочей жидкости не должен быть ниже оси входного отверстия
  • Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем.

Устройство

Элементы конструкции гидравлического насоса НШ 4:

  1. Крышка задняя Н42.894.00.006
  2. Кольцо ГОСТ 9833-73
  3. опорная втулка Н42.894.02.010
  4. Корпус Н42.894.00.001
  5. Манжета Н42.894.00.008
  6. Передняя крышка Н42.894.00.005
  7. Манжета 1,2-16х30-2 ГОСТ 8752-79
  8. Кольцо Н42.894.00.009
  9. Пластина Н42.894.00.007
  10. Заглушка
  11. Винт с шестигранной головкой М8х30-5.6
  12. Шайба 8.65Г ГОСТ6402-70
  13. Ротор ведущий Н42.894.00.002
  14. Ротор ведомый Н42.894.00.003

Детали и устройство гидронасоса НШ4

Купить насос НШ 4

У Слобожанского завода Вы сможете купить насос НШ 4, запчасти на замену, готовые ремкомплекты (сальники, шестерни, прокладки), произвести ремонт и доработку. Для уточнения необходимого количества, выбора формы оплаты, сроков доставки свяжитесь с отделом логистики. Также у нас можно приобрести комплектующие: клапан, фланец, шкив.

Цена

Цена насоса НШ 4 от СЛЭМЗ выгодная – Вы получаете гарантировано новую гидравлику с заводской гарантией, только после проверки ОТК и испытаний.

Предельно низкая цена шестеренчатого насоса НШ 4 в Украине – повод задуматься. Минимальная стоимость - явный признак бу со скрытыми внутренними дефектами, которые внешне маскируются. Возможные неисправности, с которыми столкнетесь при покупке насоса НШ 4 по самой низкой цене:

  • Недостаточное давление в результате изношенного уплотнения
  • Греется и шумит в следствие заедания золотника или перепускного клапана
  • Недостаточная производительность из-за сколов и задиров, значительного износа роторов

Чтобы узнать цену насоса НШ 4 со шкивом, с клапаном, сдвоенного насоса, звоните менеджерам СЛЭМЗ.
