Насос НШ 6
Насос НШ 6 – универсальный гидравлический шестеренчатый насос. Применяются для нагнетания минерального масла в гидросиситемы погрузчиков, тракторов, сельскохозяйственной, дорожной и спецтехники, станков, прессов, других машин и механизмов. Производительность – 16,3 литр в минуту, номинальное давление – 16 Мпа (160 кг/см²). Частота вращения 2400 оборотов в минуту. Вес – 1,45 кг. Направление вращения вала –правое и левое в зависимости от сборки. Вал приводной шестерни шлицевой (на 4 и 6 шлицов).
Технические характеристики и параметры
Параметр шестеренчатого насоса НШ 6 | Технические характеристики | ||||||
НШ 6-3Л |
НШ 6Г-3Л |
НШ6Д-3Л |
НШ 6-3 |
НШ 6Г-3 |
НШ6Д-3 |
||
Вращения приводного вала |
левое |
правое |
|||||
Рабочий объем, см³ |
6 |
||||||
Давление на выходе, Мпа |
16 |
||||||
Подача, л/мин |
16,3 |
||||||
Номинальная мощность, кВт |
6,8 |
||||||
Номинальная частота вращения, об/мин |
2400 |
||||||
t окружающей среды, °С |
Минимальная |
-50 |
|||||
максимальная |
+60 |
||||||
t рабочей жидкости, °С |
Минимальная |
0 |
|||||
максимальная |
+80 |
||||||
Кинематическая вязкость, мм²/с |
Минимальная |
55 |
|||||
максимальная |
70 |
||||||
Масса, кг |
1,45 |
||||||
Климатическое исполнение |
У |
||||||
Категория размещения |
1 |
||||||
Гарантия, мес |
12 |
Работает от электрического привода, вала отбора мощности (тракторный) или через шкив (для мотоблоков). Климатическое исполнение – «У», категория размещения – 1 по ГОСТ 15150-69. Соответствует ТУ3632-014-05747979-97. Варианты исполнения: односекционный и двухсекционный (НШ 10-6Д-3 – спаренный, сдвоенный). По количеству шлицов ведущего ротора – 4-х и 6-ти шлицевые. Модель НШ6Г-3 с равнопрочным сквозным корпусом, обеспечивающим более стабильную работу электронасоса НШ6 (исключен перекос качающего узла).

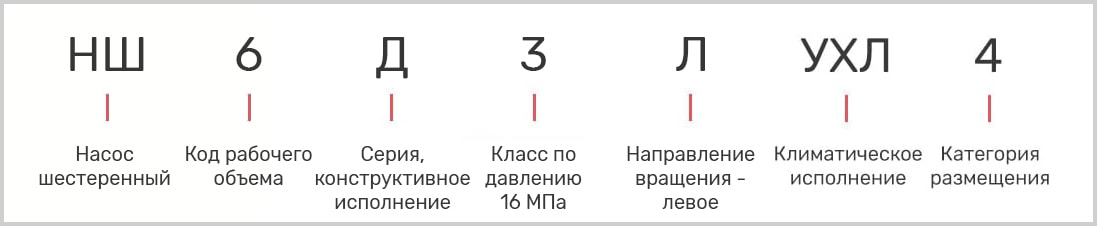

Расшифровка маркировки
Производители, модификации и применяемость
Шестеренный насос марки |
Вращение |
Применение |
НШ6-3Л |
правое |
Тракторы - МТЗ-50Л, МТЗ-50, МТЗ-52, МТЗ-800,МТЗ-820, МТЗ-890, МТЗ-892 МТЗ-900, МТЗ-920, МТЗ-80, МТЗ-82, МТЗ-80.1, МТЗ-82.1, МТЗ-80Х, МТЗ-80ХА |
НШ6Г-3 |
, ХТЗ-17121, ХТЗ-17021,ХТЗ-17221, ХТЗ-153Б, ХТЗ-153, ХТЗ-181/200, ХТЗ-180, ХТЗ-120/121, ХТЗ-16132, ХТЗ-16031, , Т-150, ХТЗ-16231, Т-150Д,Т-150-05 |
Основные производители, модификации и маркировка шестеренного насоса НШ 6:
- НШ6Г-3, НШ6Г-3Л левый, НШ6-3, НШ6-3Л, НШ6У-3 плоский, НШ6У-3Л, НШ6М-3, НШ6М-3Л, НШ6А-3, НШ6А-3Л – ЗАО СК Гидросила
- НШ6Д-3, НШ6Д-3Л - ОАО ВЗТА Винница
- НШ6В-3 круглый, НШ6В-3Л, НШ6Е-3, НШ6Е-3Л - ОАО Гидроагрегат
Чертеж и габаритные размеры
Габариты и присоединительные размеры на чертеже из паспорта шестеренчатого насоса НШ 6. Монтажные размеры фланцев.
Установка и эксплуатация
Противопоказания и рекомендации по установке, подключению из руководства по эксплуатации масляного насоса НШ 6:
- Крепление гидронасоса на штатное место осуществляется надежно, исключая вибрации
- Для соединения вала привода и гидронасоса применяется гибкая муфта
- Перед началом работы всасывающий маслопровод заливается маслом
- Всасывающая и напорная магистрали комплектуются фильтрами
- Промывка фильтров осуществляется каждые 250-300 моточасов работы трактора
- Критерий замены масла – появление механических примесей более 0,4 % по массе
- Рекомендуемые марки масел – М-10В2 (летом); М-8Г1, М-8Г2 - зимой
- Насос должен автоматически выключаться при выключении гидросистемы
- Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса
- Уровень рабочей жидкости не должен быть ниже оси входного отверстия
- Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем.
Устройство
Элементы конструкции гидравлического насоса НШ 6:
- Крышка задняя Н42.894.00.006
- Кольцо ГОСТ 9833-73
- опорная втулка Н42.894.02.010
- Корпус Н42.894.00.001
- Манжета Н42.894.00.008
- Передняя крышка Н42.894.00.005
- Манжета 1,2-16х30-2 ГОСТ 8752-79
- Кольцо Н42.894.00.009
- Пластина Н42.894.00.007
- Заглушка
- Винт с шестигранной головкой М8х30-5.6
- Шайба 8.65Г ГОСТ6402-70
- Ротор ведущий Н42.894.00.002
- Ротор ведомый Н42.894.00.003
Купить насос НШ 6
У Слобожанского завода Вы сможете купить насос НШ 6, запчасти на замену, готовые ремкомплекты (сальники, шестерни, прокладки), произвести ремонт и доработку. Для уточнения необходимого количества, выбора формы оплаты, сроков доставки свяжитесь с отделом логистики. Также у нас можно приобрести комплектующие к шестеренчатым насосам НШ6: клапан, фланец, шкив.
Популярные товары завода "СЛЭМЗ"
Цена
Цена насоса НШ 6 от СЛЭМЗ выгодная – Вы получаете гарантировано новую гидравлику с заводской гарантией, только после проверки ОТК и испытаний.
Предельно низкая цена шестеренчатого насоса НШ 6 в Украине – повод задуматься. Минимальная стоимость НШ6 - явный признак бу со скрытыми внутренними дефектами, которые внешне маскируются. Возможные неисправности, с которыми столкнетесь при покупке насоса НШ 6 по самой низкой цене:
- Недостаточное давление в результате изношенного уплотнения
- Греется и шумит в следствие заедания золотника или перепускного клапана
- Недостаточная производительность из-за сколов и задиров, значительного износа роторов
Чтобы узнать цену насоса НШ 6 со шкивом, с клапаном, сдвоенного насоса, звоните менеджерам СЛЭМЗ.
