Червячные мотор-редукторы МЧ

Червячные мотор-редукторы МЧ

Мотор-редуктор червячный МЧ — одноступенчатый механический привод общепромышленного назначения, устанавливается в горизонтальном или вертикальном положении. Изготавливается с коническими, цилиндрическими, полым шпоночным либо шлицевым тихоходными валами. Диапазон частоты вращения – 9-180 об/мин.

Монтируется на устройства строительного, производственного и сельскохозяйственного направления. МЧ отличаются компактными размерами, возможностью установки без соосного расположения входного и выходного валов, а также высоким КПД (до 94%). Уровень шума не превышает 80 Дб.

Области применения червячных мотор-редукторов МЧ:

  • Приводы станков
  • Грузоподъемное оборудование
  • Бетономешалки
  • Конвейеры
  • Пресса

Каталог и характеристики

Передаточное число червячного редуктора

Типоразмер одноступенчатого мотор-редуктора МЧ

40

63

80

Крутящий момент на выходном валу, Нм

Мощность двигателя, кВт

Номинальный крутящий момент, Н.м

P электродвигателя, кВт

Момент вращения, Нм

P, кВт

9

20

0,25

90

0,25

180

0,25

12,5

28

0,25

90

0,18

180

0,37

16

28

0,18

100

0,25

210

0,55

18

32

0,18

100

0,37

190

0,55

22,4

28

0,18

100

0,37

210

0,75

28

32

0,18

120

0,55

240

1,1

35,5

30

0,18

110

0,55

220

1,1

45

35

0,25

120

0,75

240

1,5

56

30

0,25

100

0,75

200

1,5

71

28

0,37

100

1,1

180

1,5

90

32

0,37

110

1,5

210

2,2

112

28

0,55

100

1,5

200

3,0

140

32

0,55

100

1,5

190

3,0

180

32

0,75

110

2,2

200

4,0

Номинальная частота вращения выходного вала, об/мин

Типоразмер мотор-редуктора МЧ
100 125 160

Крутящий момент на выходном валу, Н.м

Мощность двигателя, кВт

Крутящий момент, Нм

P электродвигателя, кВт

Момент вращения, Нм

P, кВт

9

360

0,55

650

1,1

1320

2,2

12,5

360

0,75

650

1,5

1270

2,2

16

378

1,1

750

2,2

1300

3,0

18

360

1,1

650

2,2

1320

4,0

22,4

378

1,5

688

2,2

1320

5,5

28

475

2,2

780

3,0

1400

5,5

35,5

450

2,2

775

4,0

1400

7,5

45

487

3,0

840

5,5

1350

7,5

56

437

3,0

775

5,5

1400

11,0

71

437

4,0

780

7,5

1320

11,0

90

462

5,5

714

7,5

1500

15,0

112

430

5,5

760

11,0

1500

18,5

140

462

7,5

704

11,0

1500

22,0

180

373

7,5

553

11,0

1600

30,0

Особенности эксплуатации мотор-редуктора МЧ

Допустимые условия эксплуатации одноступенчатых МЧ:

  • Постоянная, переменная и реверсивная нагрузка
  • Постоянная и прерываемая работа
  • Загрязненность воздуха — не более 10 мг/м3
  • Внешняя рабочая среда — не взрывоопасная и не агрессивная
  • Климатические условия — согласно ГОСТу 15150 (сухой, умеренный и влажный климат)

Преимущества:

  • плавность и бесшумность работы
  • возможность самоторможения малогабаритных МЧ
  • возможность передачи вращения под углом 90°
  • малогабаритность и удобство при монтаже

Чертежи и габаритные размеры червячных мотор-редукторов

Мотор-редуктор МЧ

Aw

A

B

B 1

B 2

B 3

B 4

H

H 1

H 2

L 1

L 2

L 3

d

L

D

не более

40

40

105

120

100

140

164

100

180

112

37

100

150

180

13

260

200

63

63

150

145

125

165

197

120

232

145

40

135

180

220

13

350

250

80

80

180

165

140

185

212

145

267

172

42

160

225

260

15

420

250

габаритные размеры червячного мотор-редуктора мч

Червячный мотор-редуктор МЧ

Aw

B

B 1

B 2

B 3

H

H 1

H 2

L 1

L 2

L 3

d

L

D

не более

100

100

194

175

140

225

312

200

18

240

200

373

19

450

350

125

125

243

230

190

230

396

236

22

275

230

437

19

540

350

160

160

282

280

230

280

500

300

30

350

300

551

22

650

450

Присоединительные размеры цилиндрических валов

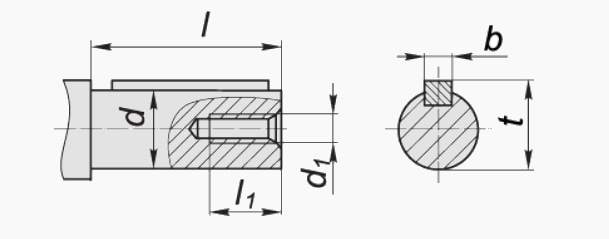

чертеж цилиндрических валов серии мотор-редукторов мч

Серия мотор-редуктора МЧ

d

d 1

l

l 1

b

t

40

18к6

М5

28 (40)

15

6

20,5

63

28к6

М8

60 (42)

20

8

31

80

35к6

М8

80 (58)

20

10

38

Присоединительные размеры конических и цилиндрических валов

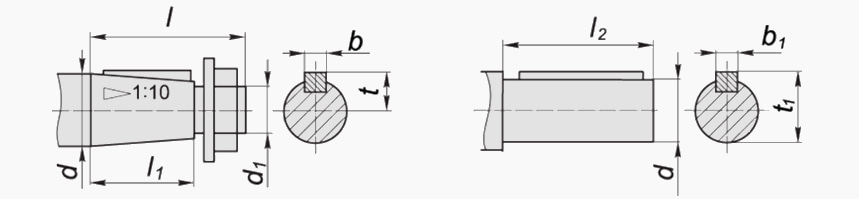

чертеж присоединительных конических и цилиндрических валов червячных мотор-редукторов мч

МЧ

d

d1

l

l 1

l 2

b

t

b 1

t 1

100

45

М30х2,0

110

82

90

12

23,45

14

49

25

55

М36х3,0

110

82

110

14

28,95

16

59

160

70

М48х3,0

140

105

140

18

36,375

20

75

Присоединительные размеры полых валов

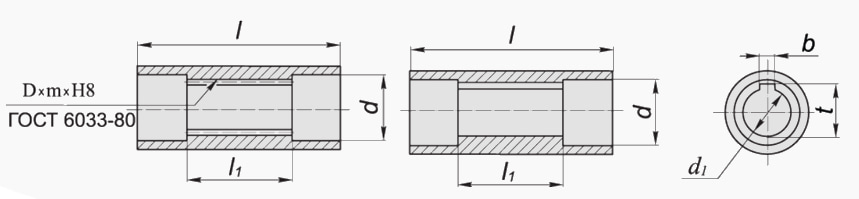

чертеж и размеры полых валов червячного мотор-редуктора

Типоразмер мотор-редуктора d d 1 l l 1 b t D х m х H8
МЧ 40 23 18 112 72 6 20,8 22 х 1,5 х H8
МЧ 63 33 28 108 68 8 31,1 32 x 1,5 x H8
МЧ 80 41 35 116 66 10 38,3 40 x 1,5 x H8
МЧ 100 46 35 205 90 10 38,3 45 x 2,0 x H8
МЧ 125 60 40 230 110 12 43,3 55 x 2,5 x H8
МЧ 160 72 60 275 130 18 64,4 70 x 2,5 x H8

Варианты сборки

Вариант сборки червячного тихоходного мотор-редуктора мч

Расположение червячной пары

расположение червячной пары мотор-редуктора мч

Расшифровка маркировки

Условное обозначение мотор-редуктора МЧ:расшифровка маркировки червячного малогабаритного тихоходного мотор-редуктора мч

  • МЧ – мотор-редуктор червячный
  • 80 – межосевое расстояние, мм
  • 20 – передаточное число
  • 50 – частота вращения вала
  • 1,5 – мощность электродвигателя
  • 51 - вариант сборки
  • 2 – вариант крепления
  • 1 – расположение червячной пары
  • Кн – исполнение конца выходного вала
  • УЗ – климатическое исполнение и категория размещения

Купить МЧ в Украине

Цены определяются стоимостью редукторной части и двигателя, передаточным числом, монтажным исполнением и степенью дефицитности. «Слобожанский завод» поставляет качественный двигатель и редукторную часть без наценки.

У СЛЭМЗ вы можете купить одноступенчатыйм малогабаритный червячный мотор-редуктор МЧ по оригинальным заводским ценам с гарантией. В вашем распоряжении профессиональный сервисный-центр и ремонтные мощности предприятия. Звоните уже сейчас и получите экспертную консультацию по МЧ абсолютно бесплатно!
