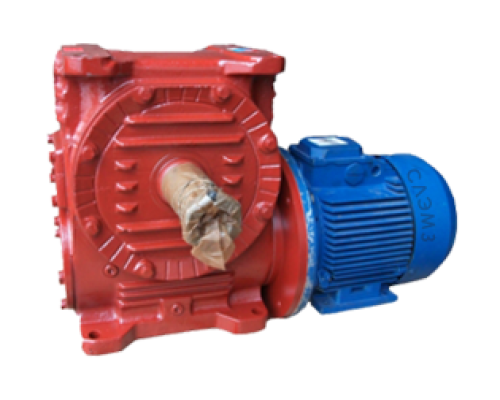

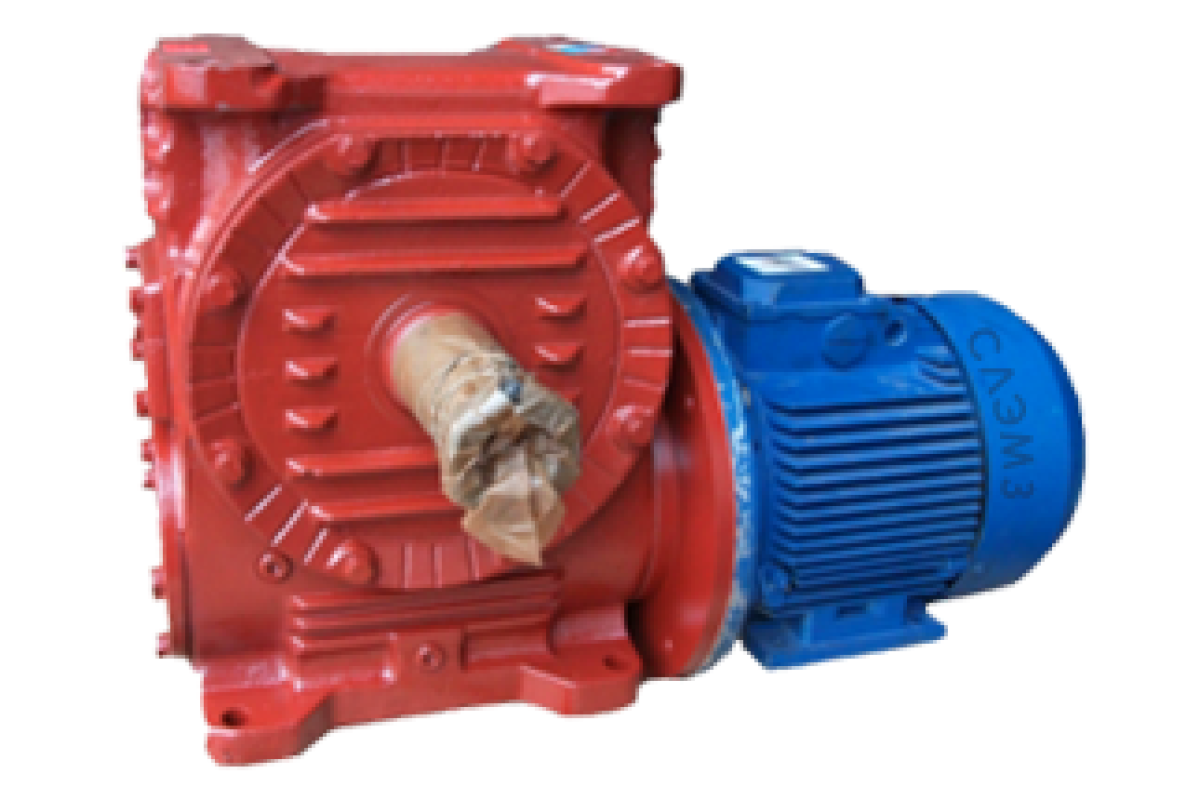

Мотор-редуктор МЧ-125

Испытания перед отправкой
Код Товара:
МЧ-125
Тип:
Червячный
Расположение:
Харьков, Украина
Напряжение сети:
220/380В
Мощность:
0,75-22 кВт
Частота вращения:
180-9 об/мин
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 12500 грн.

Точные цены и помощь у консультанта.



Мотор-редуктор МЧ-125– червячный одноступенчатый электропривод для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 485 до 1000 Нм. Номинальная радиальная нагрузка на валу - 300Н. Масса варьируется от 108 до 120 кг. Механизм способен работать до 24 часов без остановки.

Используется для преобразования угловой скорости вращения вала в крутящий момент на подъемной для транспортировки грузов на лебедках , а также на вентиляторах и насосах.

Технические характеристики серии МЧ-125

Подбор передаточного числа редуктора Ч-125 и параметров электродвигателя АИР определяет параметры МЧ 125 в целом. В таблице приведены маркировки мотор-редукторов МЧ-125 без учета варианта сборки и характеристики для каждой модели: параметры на выходном валу, характеристики редуктора и электродвигателя.

Мотор-редуктор Характеристики на выходном валу Мотор
Частота вращения, об/мин. Момент кручения, Нм Мощность, кВт Марка двигателя
МЧ-125-9-0,75 9 485 0,75 АИР90LA8
МЧ-125-9-1,1 650 1,1 АИР90LB8
МЧ-125-12-1,1 12 534 1,1 АИР80B6
МЧ-125-12-1,5 650 1,5 АИР90L6
МЧ-125-15-1,5 15 611 1,5 АИР90L6
МЧ-125-15-2,2 750 2,2 АИР125L6
МЧ-125-18-1,5 18 485 1,5 АИР80В4
МЧ-125-18-2,2 650 2,2 АИР90L4
МЧ-125-22-2,2 22 611 2,2 АИР90L4
МЧ-125-22-3,0 750 3,0 АИР125S4
МЧ-125-28-2,2 28 533 2,2 АИР90L4
МЧ-125-28-4,0 800 4,0 АИР125L4
МЧ-125-35-4,0 35 786 4,0 АИР125L4
МЧ-125-35-5,5 850 5,5 АИР112M4
МЧ-125-45-5,5 45 899 5,5 АИР112М4
МЧ-125-45-7,5 1250 7,5 АИР132S4
МЧ-125-56-4,0 56 559 4,0 АИР125L4
МЧ-125-56-5,5 769 5,5 АИР112М4
МЧ-125-71-5,5 71 614 5,5 АИР112М4
МЧ-125-71-7,5 830 7,5 АИР132S4
МЧ-125-90-7,5 90 676 7,5 АИР132S4
МЧ-125-90-11 900 11 АИР132М4
МЧ-125-112-7,5 112 563 7,5 АИР132S4
МЧ-125-112-11 770 11 АИР132М4
МЧ-125-140-11 140 668 11 АИР132М4
МЧ-125-140-15 820 15 АИР160S4
МЧ-125-180-15 180 716 15 АИР160S4
МЧ-125-180-22 850 22 АИР180S4

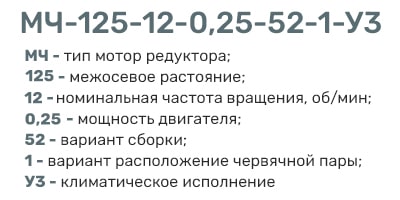

Условия эксплуатации мотор редуктора МЧ-125:расшифровка маркировки червячного мотор редуктора мч-125

  • постоянный или переменный режим работы с разным крутящим моментом
  • вращение выходного вала в любую сторону без предпочтительности
  • климатическое исполнение УЗ по ГОСТ 15150
  • взрывобезопасная неагрессивная внешняя среда с содержанием пыли до 10 мг/м3

Чертеж и габаритные размеры червячного мотор-редуктора МЧ-125

чертеж и присоединительные размеры червячного мотор-редуктора мч-125

Червячный одноступенчатый Aw B B1 B2 B3 H H1 H2 L1 L2 L3 d L D
не более
МЧ-125 125 243 230 190 230 396 236 22 275 230 437 19 540 350

Диаметр и размеры валов

Чертеж цилиндрического и конического вала редуктора МЧ-125
Диаметр и размеры полых валов чертеж
Тип вала червячного мотор-редуктора d d1 l l1 b t D х m х H8
Полый 60 40 230 110 12 43,3 55 х 2,5 х H8
Цилиндрический 55 М36х2,0 90 - 14 28,95 -
Конический М30×2-8g 110 82 12

Где купить одноступенчатый мотор-редуктор МЧ-125?

У СЛЭМЗ можно купить одноступенчатый тихоходный мотор-редуктор МЧ-125 по заводской цене с гарантией 12 месяцев и доступом к сервисным мощностям завода. Разнообразие зубчатых передач дает возможность подобрать наиболее близкое к необходимому передаточное отношение мотор-редуктора. Надежность подтверждается ресурсом работы от 15000 часов, а отсутствие люфта выходного вала обеспечивает высокую кинематическую точность.

Цена определяется типом и изготовителем электродвигателя, которым агрегатируется редуктор; передаточным числом и способом монтажного исполнения. От производителя напрямую зависит и надежность оборудования в эксплуатации.

Специалисты Слобожанского завода помогут с подбором, постгарантийным обслуживанием и капитальным ремонтом малогабаритных одноступенчатых мотор-редукторов МЧ-125.
