Мотор-редуктор МЧ-80

Испытания перед отправкой
Код Товара:
МЧ-80
Тип:
Червячный
Расположение:
Харьков, Украина
Напряжение сети:
220/380В
Мощность:
0,37-4,0 кВт
Частота вращения:
180-9 об/мин
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 7000 грн.

Точные цены и помощь у консультанта.



Мотор-редуктор МЧ-80 – червячный одноступенчатый электропривод для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 102 до 280 Нм. Номинальная радиальная нагрузка на валу - 8000Н. Масса варьируется от 52 до 71 кг. Механизм способен работать до 24 часов без остановки

Используется для преобразования угловой скорости вращения вала в крутящий момент на подъемной технике для транспортировки грузов на лебедках, а также на вентиляторах и насосах.

Мотор-редуктор МЧ-80 – электропривод для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 102 до 280 Нм. Номинальная радиальная нагрузка на валу - 300Н. Масса варьируется от 50 до 70 кг.

Технические характеристики серии МЧ-80

Подбор передаточного числа редуктора Ч-80 и параметров электродвигателя АИР определяет параметры агрегата в целом. В таблице приведены маркировки мотор-редукторов 2МЧ-80 без учета варианта сборки и характеристики для каждой модели: параметры на выходном валу, характеристики редуктора и электродвигателя.

Мотор редуктор Характеристики на выходном валу Мотор
Частота вращения, об/мин. Момент кручения, Нм Мощность, кВт Марка двигателя
МЧ-80-9-0,37 9 180 0,37 АИР80А8
МЧ-80-12-0,25 12 121 0,25 АИР63В6
МЧ-80-12-0,37 180 0,37 АИР71А6
МЧ-80-15-0,25 15 102 0,25 АИР63В6
МЧ-80-15-0,55 210 0,55 АИР71В6
МЧ-80-18-0,37 18 120 0,37 АИР63В4
МЧ-80-18-0,55 178 0,55 АИР71А4
МЧ-80-22-0,55 22 153 0,55 АИР71А4
МЧ-80-22-0,75 208 0,75 АИР71В4
МЧ-80-28-0,75 28 182 0,75 АИР71В4
МЧ-80-28-1,1 280 1,1 АИР80А4
МЧ-80-35-0,75 35 147 0,75 АИР71В4
МЧ-80-35-1,5 260 1,5 АИР80В4
МЧ-80-45-1,1 45 180 1,1 АИР80А4
МЧ-80-45-2,2 280 2,2 АИР90L4
МЧ-80-56-1,1 56 154 1,1 АИР80А4
МЧ-80-56-2,2 220 2,2 АИР90L4
МЧ-80-71-1,5 71 167 1,5 АИР80В4
МЧ-80-71-2,2 280 2,2 АИР90L4
МЧ-80-90-2,2 90 198 2,2 АИР90L4
МЧ-80-90-3,0 260 3,0 АИР100S4
МЧ-80-112-2,2 112 165 2,2 АИР90L4
МЧ-80-112-3,0 200 3,0 АИР100S4
МЧ-80-180-2,2 180 134 2,2 АИР90L4
МЧ-80-180-4,0 210 4,0 АИР100L4
МЧ-80-180-2,2 180 105 2,2 АИР90L4
МЧ-80-180-4,0 191 4,0 АИР100L4

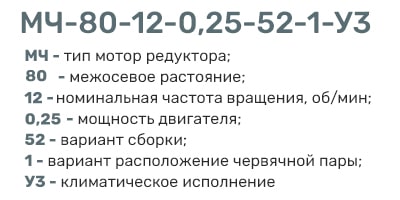

Условия эксплуатации мотор редуктора МЧ-80:расшифровка маркировки червячного одноступенчатого мотор-редуктора 2мч80

  • постоянный или переменный режим работы с разным крутящим моментом
  • вращение выходного вала в любую сторону без предпочтительности
  • климатическое исполнение УЗ по ГОСТ 15150
  • взрывобезопасная неагрессивная внешняя среда с содержанием пыли до 10 мг/м3

Чертеж и габаритные размеры червячного мотор-редуктора МЧ-80

чертеж и присоединительные размеры червячного тихоходного мотор-редуктора мч-80

Червячный одноступенчатый Aw A B B1 B2 B3 B4 H H1 H2 L1 L2 L3 d L D
не более
2МЧ-80 80 180 165 180 185 212 145 267 172 42 160 225 260 15 420 250

Диаметр и размеры валов

Чертеж цилиндрического и конического вала редуктора МЧ-80
Диаметр и размеры полых валов чертеж
Тип вала червячного мотор-редуктора МЧ-80 d d1 l l1 b t D х m х H8
Полый 41 35 116 66 10 38,3 40 х 1,5 х H8
Цилиндрический 35 М8 58 - 38 -
Конический 35 М20х1,5 58   6 18,55 -

Где купить мотор-редуктор МЧ-80?

У СЛЭМЗ можно купить одноступенчатый тихоходный мотор-редуктор МЧ-80 по заводской цене с гарантией 12 месяцев и доступом к сервисным мощностям завода. Разнообразие зубчатых передач дает возможность подобрать наиболее близкое к необходимому передаточное отношение мотор-редуктора. Надежность подтверждается ресурсом работы от 15000 часов, а отсутствие люфта выходного вала обеспечивает высокую кинематическую точность.

Цена определяется типом и изготовителем электродвигателя, которым агрегатируется редуктор; передаточным числом и способом монтажного исполнения. От производителя напрямую зависит и надежность оборудования в эксплуатации.

Специалисты Слобожанского завода помогут с подбором, постгарантийным обслуживанием и капитальным ремонтом малогабаритных одноступенчатых мотор-редукторов 2МЧ-80.
