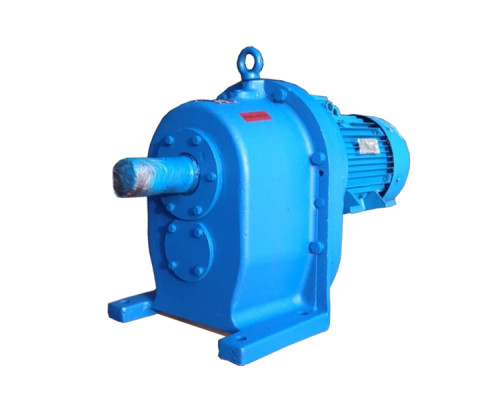

Мотор-редукторы МЦ2С-125 | 4МЦ2С-125

Испытания перед отправкой
Код Товара:
МЦ2С-125
Тип:
Цилиндрический
Расположение:
Харьков, Украина
Напряжение сети:
220/380В
Мощность:
3,0-18,5 кВт
Частота вращения:
180-28 об/мин
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 13000 грн.

Точные цены и помощь у консультанта.



Мотор-редуторы МЦ2С-125 и 4МЦ2С-125 – электромеханические приводы для тихоходного промышленного оборудования. Агрегат состоит из асинхронного электродвигателя общепромышленного типа и цилиндрического двухступенчатого соосного редуктора, скрепленных фланцем. Скорость вращения - 28-180 об/мин. Предельный крутящий момент – 1391 Нм.

Применяется на сельскохозяйственных предприятиях и машиностроении для привода машин с пульсирующими нагрузками на шредерах, для измельчения смесей в дробилках. Распространены в Украине за счет высокого КПД, реверса, низкой стоимости, ремонтопригодности, простоте обсложивания и разнообразия сфер применения. Альтернативные маркировки: 1МЦ2С, 2МЦ2С-125, 3МЦ2С-125, 4МЦ2С-125, 5МЦ2С-125, 6МЦ2С-125. Это либо устаревшие, либо модели новых производителей, которые пока не получили серьезного распространения.

Характеристики двухступенчатых соосных мотор-редукторов МЦ2С-125

В таблице собраны маркировки мотор-редукторов МЦ2С-125 и характеристики для каждой модели – параметры на выходном валу, характеристики редукторной части и электродвигателя. Масса агрегата без смазки – 100-250 кг.

Мотор-редуктор Выходной вал двухступенчатого МЦ2С-125 Min КПД, % Электродвигатель
Частота вращения, об/мин Крутящий момент, Нм Радиально-консольная
нагрузка, Н
Марка Мощность, кВт
МЦ2С-125-28-3,0 28 962 7500 77 АИР112МА6 3,0
МЦ2С-125-28-4,0 1282 79 АИР112МВ6 4,0
МЦ2С-125-35,5-4,0 35,5 1011 79 АИР112МВ6 4,0
МЦ2С-125-35,5-5,5 1391 83 АИР132S6 5,5
МЦ2С-125-45-4,0 45 798 79 АИР100L4 4,0
МЦ2С-125-45-5,5 1097 83 АИР112М4 5,5
МЦ2С-125-56-5,5 56 882 83 АИР112М4 5,5
МЦ2С-125-56-7,5 1202 84 АИР132S4 7,5
МЦ2С-125-71-7,5 71 948 84 АИР132S4 7,5
МЦ2С-125-71-11 1391 85 АИР132М4 11
МЦ2С-125-90-7,5 90 748 84 АИР132S4 7,5
МЦ2С-125-90-11 1097 85 АИР132М4 11
МЦ2С-125-112-11 112 882 85 АИР132М4 11
МЦ2С-125-112-15 1202 84 АИР160S4 15
МЦ2С-125-140-15 140 962 85 АИР160S2 15
МЦ2С-125-140-18,5 1186 86 АИР160М2 18,5
МЦ2С-125-180-15 180 748 84 АИР160S2 15
МЦ2С-125-180-18,5 923 84 АИР160М2 18,5

Подготовка к пуску двухступенчатого соосного 4МЦ2С-125:

  • установить заливную пробку (отдушину), вложенную в брно
  • проверить и прочистить дренажное отверстие
  • отвернуть заливную и контрольную пробку, залить масло при неообходимости
  • внутреннюю расконсервацию не производить

Чертеж и габаритно-присоединительные размеры

Чертеж и размеры цилиндрического мотор-редуктора МЦ2С125, 4МЦ2С-125

Размеры для каждого исполнения Лапы Фланец
A A1 B H1 d2 L1 H L L2 L3 L4 L5 L6 h D1 B1 d3
Мотор-редуктор МЦ2С-125 160 280 335 265 19 235 530 913 105 25 120 5 20 28 350 19 18
Мотор-редуктор 4МЦ2С-125

Длина, ширина и масса 4МЦ2С-125 варьируются в зависимости от типа двигателя.

Диаметр и размеры валов

Вынос и диаметр вала – важный при монтаже габаритный размер. Стандартно мотор-редукторы МЦ2С-125 комплектуются цилиндрическими валами. Исполнение Кн – конический снаружной резьбой: исполнение Кв – конический с внутренней резьбой.

Чертеж двухступенчатого соосного МЦ2С-125 с размерами конических и цилиднрических валов

Типоразмер редуктора Размеры выходного вала (мм)
Цилиндрический Конический
l d b t d d1 l l1 b t
4МЦ2С-125 110 55 16 59 55 M36*3 110 82 14 28,9

Исполнение МЦ2С-125 по способу монтажа

Обозначение отверстий мотор-редуктора 4МЦ2С-125, МЦ2С-125

При выборе варианта исполнения цилиндрических мотор редукторов 4МЦ2С-125 следует обращать внимание на расположение заливного, контрольного и сливного отверстия.

Расшифровка маркировки

расшифровка маркировки мотор-редуктора мц2с-125
  • М - мотор-редуктор
  • Ц - цилиндрический
  • 2 - двухступенчатый
  • С - соосный
  • 125 - междуосевое расстояние
  • 28 - количество оборотов
  • 3,0 - мощность двигателя
  • G110 - вариант сборки
  • У3 - климатическое исполнение

Цены, покупка и ремонт

У СЛЭМЗ можно купить двухступенчатый соосный мотор-редуктор МЦ2С-125 по заводской цене с гарантией 12 месяцев и доступом к сервисным мощностям завода. Разнообразие зубчатых передач дает возможность подобрать наиболее близкое к необходимому передаточное отношение мотор-редуктора. Надежность наших 4МЦ2С-125 подтверждается ресурсом работы от 15000 часов, а отсутствие люфта выходного вала обеспечивает высокую кинематическую точность.

Цена определяется типои и изготовителем электродвигателя, которым агрегатируется редуктор; передаточным числом и способом монтажного исполнения. От производителя напрямую зависит и надежность оборудования в эксплуатации.

Специалисты Слобожанского завода помогут с подбором, постгарантийным обслуживанием и капитальным ремонтом мотор-редукторов 4МЦ2С-125.
