Планетарный мотор-редуктор ЗМП

Планетарный мотор-редуктор 3МП – это промышленный электромеханический привод с одно, двух или трехступенчатой планетарной зубчатой передачей. Предназначен для снижения частоты вращения и увеличение крутящего момента относительно быстроходного вала двигателя. Диапазон частоты вращения выходного вала - 2,2-280 об/мин, типоразмеры - 25; 31,5; 40; 50; 63; 80; 100; 125. Аналоги планетарных редукторов 3МП - 4МП, 4МПМ, 5МП.

Редукторы ЗМП используют в машиностроении, бурильных установках, бетономешалках, гусеничной технике, транспортерах, химической, биологической, медицинской промышленности, в высокоточном оборудовании и станках.

Характеристики мотор-редуктора 3МП

Маркировка Каталог планетарных мотор-редукторов ЗМП
Скорость вращения выходного вала, об/мин Крутящий момент, Нм Мощность двигателя, кВт
3МП-25 2,2; 3,55; 4,4; 5,6; 7,1; 9; 12,5; 16; 18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180; 224; 280 55-90 0,12-2,2
3МП-31,5 110-230 0,18-5,5
3МП-40 219-375 0,18-11,0
3МП-50 364-750 0,18-15,0
3МП-63 731-1575 0,25-37,0
3МП-80 1097-2295 0,37-55,0
3МП-100 2173-4590 1,1-90,0
3МП-125 3639-9180 2,2-132,0

Объем масла

Для смазки зубчатого зацепления и подшипников планетарного редуктора 3МП рекомендуется применять трансмиссионные масла вязкостью 15-20 мм2/с при температуре 50оС марок Трансол 200, Тсп-14.5, Тсп-10. При температуре эксплуатации ниже 40оС рекомендуется смазка типа ТС-з9. В таблице указаны объемы масла заливаемого в редуктор ЗМП, в зависимости от монтажного исполнения.

Мотор-редуктор 3МП Количество заливаемого масла по способу монтажа, л
Вертикальный Горизонтальный
G120, G130, G320, G330 G110, G140, G150, G160, G310
25 0,6 0,3
31,5 0,9 0,4
40 1,2 0,6
50 2,5 1,9
63 5,2 3,4
80 6,8 4,1
100 7,9 4,9
125 9 6,8

Условия эксплуатации планетарного мотор-редуктора:

  • Работа от сети переменного тока напряжением 220В или 380В, частотой 50 или 60Гц
  • Режим работы - продолжительный, 8 - 24 ч/сутки
  • Вращение выходных валов - в любом направлении (реверс)
  • Высота над уровнем моря - до 1 км
  • Внешняя среда - неагрессивная, невзрывобезопасная с содержанием непроводящей пыли до 10 мг/м³

Ознакомиться подробнее с правилами эксплуатации, порядком запуска, способами устранения неисправностей и другими характеристиками вы можете в паспорте планетарных мотор-редукторов 3МП.

Размеры мотор-редуктора 3МП

Мотор-редукторы 3МП изготовливаются на лапах и с фланцевым креплением для вертикального, горизонтального монтажа. На чертеже указаны основные параметры для подбора планетарного мотор-редуктора 3МП - ширина, высота, диаметр, толщина фланца, вес, количество отверстий, длина вала, размер шпонки, высота до центра вала.

Габаритные размеры мотор-редуктора 3МП планетарного

Таблица габаритных и присоединительных размеров планетарного редуктора 3МП
Модель Габаритные размеры мотор-редукторов 3МП
Обороты выходного вала, об/мин L B H L1 L2 B1 B2 H1 H2 H3 d1
25 3,55-16 397 150 160 63 110 120 150 80 12 20 12
18-90 417 160 171
112-280 478 200 205
31,5 3,55-16 460 190 215 86 130 155 190 100 15 25 15
18-90 510 200 225
112-280 590 250 247
40 3,55-16 500 225 247 110 170 180 220 112 22 63 20
18-90 625 250 247
112-280 725 350 305
50 3,55-16 637 270 295 145 210 220 266 132 22 43 22
18-90 682 270 295
112-280 925 350 360
63 3,55-16 652 350 345 147 230 260 325 160 32 40 24
18-90 741 350 345
112-280 960 400 440
80 3,55-16 810 380 400 175 325 320 380 200 40 75 35
18-90 915 380 420
112-280 1240 550 510
100 3,55-16 850 415 420 200 340 340 415 235 40 40 35
18-90 1080 415 485
112-280 1305 550 570
125 3,55-16 1070 500 540 270 380 400 500 275 50 20 42
18-90 1360 535 570
112-280 1415 590 630

Диаметры вала редуктора ЗМП

Согласно ГОСТ, мотор-редуктор 3МП производится с цилиндрическим тихоходным валом под шпонку. Присоединительные размеры вала редуктора ЗМП для подбора монтажных частей, муфт, шкивов, ремней, цепных передач указаны в таблице.

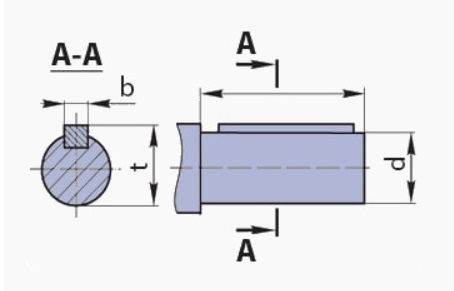

Цилиндрический вал мотор планетарного мотор редуктора 3МП

Маркировка Размеры выходного вала, мм
d d1 l l1 b
ЗМП-25 25 М16х1,5 60 42 5
ЗМП-31,5 28 М16х1,5 60 42 5
ЗМП-40 35 М20х1,5 80 58 6
ЗМП-50 45 М30х2,0 110 82 12
ЗМП-63 55 М36х3,0 110 82 14
ЗМП-80 70 М48х3,0 140 105 18
ЗМП-100 80 М56х4,0 170 130 20
ЗМП-125 110 М80х4,0 210 165 25

Расшифровка маркировки 3МП

Условное обозначение маркировки планетарного мотор-редуктора 3МП содержит информацию о габарите, частоте вращения вала, климатическом исполнении, категории размещения, мощности двигателя.

Расшифровка обозначения бирки шильдика редуктора 3МП

  • 3МП - тип редуктора;
  • 80 - осевой радиус саттелитов;
  • 28 - частота вращения выходного вала;
  • 110 - вариант сборки;
  • У3 - климатическое исполнение и категория размещения.

Монтажное исполнение редуктора ЗМП

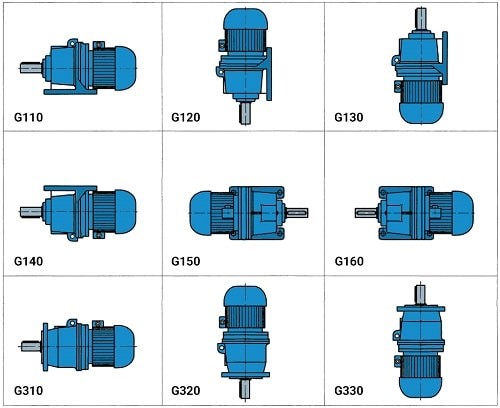

Планетарные 3МП производят на лапах и фланце с монтажом горизонтально, вертикально. На схеме указаны варианты крепления редуктора ЗМП.

Монтажное исполнение планетарного мотор-редуктора 3МП

Устройство планетарного мотор-редуктора ЗМП

Планетарный мотор-редуктор состоит из корпуса, внутри которого расположены центральное колесо, сателлиты (колеса цилиндрической, конической или фрикционной формы), водило (движущееся звено), подшипники и дополнительные зубчатые колеса. Редуктор 3МП может быть одноступенчатым, двухступенчатым или трехступенчатым. Комплектуется редуктор 3МП асинхронным электродвигателем с фланцевым креплением.

Сателлиты вращаются вокруг осей и центрального колеса в тесном зацеплении с ним. Вал в данных редукторах вращается в прямом и обратном направлении. Вал изготовлен из шлифованной или закаленной стали. Допускается стандартное отклонение передаточных чисел.

Подшипники

Опорами валов служат подшипники качения, приведенные ниже в таблице.

Типоразмер 3МП Опора сателлитов
выходной ступени промежуточной ступени входной ступени водила выходной ступени
подшипник шт подшипник шт тип кол-во тип шт
31,5 202 6 18 3 18 3 208 2
40 203/303 200/202 18 111 1/1
50 304 301 200 114

Где купить планетарный мотор-редуктор ЗМП?

Цены определяются стоимостью редукторной части и двигателя, передаточным числом, монтажным исполнением и степенью дефицитности. «Слобожанский завод» поставляет качественный двигатель и редукторную часть без наценки.

У СЛЭМЗ вы можете купить планетарный мотор-редуктор по оригинальным заводским ценам с гарантией. В вашем распоряжении профессиональный сервисный-центр и ремонтные мощности предприятия. Звоните уже сейчас и получите экспертную консультацию по 3МП абсолютно бесплатно!
