Общепромышленные электродвигатели

Загальнопромислові електродвигуни – це тип електричних машин перетворення електричної енергії на механічну. Асинхронні двигуни, короткозамкнений ротор, трифазні, однофазні. Потужність 0,12-315 кВт, без вибухозахисту. Напруга живлення 220/380/660 Вольт, частота 50 Гц, струм змінний. Температурний режим до 70°C, частота обертання 3000/1500/1000/750 обертів за хвилину. Виробництво згідно з ГОСТ 183-74.

Поширені в Україні маркування загальнопромислових двигунів – АІР , АІРМ , 4АМУ, 6АМУ , 4А, 4АМ, 5АМ, 5А, АІРЕ, 4АМН, АТ, АТ3, АО4 та інші. Служать приводом: насосів, редукторів, дробарок, циркулярок, вентиляторів, витяжок, дровоколів, грануляторів, бетономішалок, пилок.

Каталог загальнопромислових електродвигунів

Асинхронні загальнопромислові електродвигуни
3000 об/хв 1500 об/хв 1000 об/хв 750 об/хв
1,1 кВт 3000 об/хв 1,1 кВт 1500 об/хв 1,1 кВт 1000 об/хв 1,1 кВт 750 об/хв
1,5 кВт 3000 об/хв 1,5 кВт 1500 об/хв 1,5 кВт 1000 об/хв 1,5 кВт 750 об/хв
2,2 кВт 3000 об/хв 2,2 кВт 1500 об/хв 2,2 кВт 1000 об/хв 2,2 кВт 750 об/хв
3 кВт 3000 об/хв 3 кВт 1500 об/хв 3 кВт 1000 об/хв 3 кВт 750 об/хв
4 кВт 3000 об/хв 4 кВт 1500 об/хв 4 кВт 1000 об/хв 4 кВт 750 об/хв
5,5 кВт 3000 об/хв 5,5 кВт 1500 об/хв 5,5 кВт 1000 об/хв 5,5 кВт 750 об/хв
7,5 кВт 3000 об/хв 7,5 кВт 1500 об/хв 7,5 кВт 1000 об/хв 7,5 кВт 750 об/хв
11 кВт 3000 об/хв 11 кВт 1500 об/хв 11 кВт 1000 об/хв 11 кВт 750 об/хв
15 кВт 3000 об/хв 15 кВт 1500 об/хв 15 кВт 1000 об/хв 15 кВт 750 об/хв
18,5 кВт 3000 об/хв 18,5 кВт 1500 об/хв 18,5 кВт 1000 об/хв 18,5 кВт 750 об/хв
22 кВт 3000 об/хв 22 кВт 1500 об/хв 22 кВт 1000 об/хв 22 кВт 750 об/хв
30 кВт 3000 об/хв 30 кВт 1500 об/хв 30 кВт 1000 об/хв 30 кВт 750 об/хв
37 кВт 3000 об/хв 37 кВт 1500 об/хв 37 кВт 1000 об/хв 37 кВт 750 об/хв
45 кВт 3000 об/хв 45 кВт 1500 об/хв 45 кВт 1000 об/хв 45 кВт 750 об/хв
55 кВт 3000 об/хв 55 кВт 1500 об/хв 55 кВт 1000 об/хв 55 кВт 750 об/хв
75 кВт 3000 об/хв 75 кВт 1500 об/хв 75 кВт 1000 об/хв 75 кВт 750 об/хв
90 кВт 3000 об/хв 90 кВт 1500 об/хв 90 кВт 1000 об/хв 90 кВт 750 об/хв
110 кВт 3000 об/хв 110 кВт 1500 об/хв 110 кВт 1000 об/хв 110 кВт 750 об/хв
132 кВт 3000 об/хв 132 кВт 1500 об/хв 132 кВт 1000 об/хв 132 кВт 750 об/хв
160 кВт 3000 об/хв 160 кВт 1500 об/хв 160 кВт 1000 об/хв 160 кВт 750 об/хв
200 кВт 3000 об/хв 200 кВт 1500 об/хв 200 кВт 1000 об/хв 200 кВт 750 об/хв
250 кВт 3000 об/хв 250 кВт 1500 об/хв 250 кВт 1000 об/хв 250 кВт 750 об/хв
315 кВт 3000 об/хв 315 кВт 1500 об/хв - -

Габаритні розміри загальнопромислових двигунів:

Технічні характеристики для експлуатації

  • Кількість полюсів – 2, 4, 6, 8
  • Корпус двигуна - алюміній, чавун, силумін
  • Режим роботи – S1 тривалий, S2 – короткочасний, S3 – повторно-короткочасний
  • Ступінь захисту від вологи, пилу - закритий корпус IP55, що обдувається, кожух вентилятора IP20
  • Клас нагрівостійкості ізоляції мідних обмоток «F» - температурний індекс до 155 ° С ГОСТ 8865-70
  • Вологість повітря до 98% - виконання У1, У2

Будова та основні деталі загальнопромів

Основні складові елементи електродвигуна загальнопромислового:
  1. Передній підшипник
  2. Підшипниковий щит
  3. Фланцевий щит
  4. Вирва
  5. Кришка підшипника
  6. Прокладка передня зовнішня
  7. Ущільнення (манжета)
  8. Масловідбивне кільце
  9. Ущільнююче кільце
  10. Кільце упорне пружинне
  1. Пружина гофрована негвинтова
  2. Кришка підшипника
  3. Прокладка передня внутрішня
  4. Підшипник задній
  5. Вирва
  6. Кришка підшипника
  7. Прокладка задня
  8. Маслянка
  9. Труба маслопроводу
  10. Труба маслопроводу
  1. Кронштейн кріплення трубки
  2. Прокладка зливної камери
  3. Статор
  4. Статор (монтажне виконання IM3)
  5. Ротор
  6. Ковпачок
  7. Шпонка
  8. Планка (підставка)
  9. Кришка вступного пристрою
  10. Підкладка під кришку
  1. Корпус вступного пристрою
  2. Прокладка у вікно станини
  3. Фланець
  4. Гайка натискна різьбова
  5. Шайба під ущільнення
  6. Прокладка під фланець
  7. Панель
  8. Вентилятор механічний збірний
  9. Вентилятор пластмасовий
  10. Пластина для закріплення вентилятора
  11. Шпонка під вентилятор
  12. Кожух збірний

Схеми підключення до мережі

Варіанти з'єднання трифазного асинхронного загальнопромислового електродвигуна:
  • "Трикутник". Обмотки статора електродвигуна послідовно приєднуються один за одним. При цьому початок наступної обмотки з'єднується з кінцем попередньої обмотки і таке інше.
  • "Зірка". З'єднання кінців обмоток статора електродвигуна загальнопромислового відбувається в одній точці. При цьому трифазна напруга подають на початку обмоток.
схема підключення загальнопромислового двигуна Режими роботи загальнопромислових електродвигунів:
  • Тривалий S1
  • Короткочасний S2
  • Періодичний повторно короткочасний S3
  • Періодичний повторно короткочасний з впливом пускових процесів S4

Виконання та кліматичне розміщення асинхронних трифазних двигунів

Кліматичне виконання загальнопромислового електродвигуна Категорія розміщення Робоча температура
Верхнє значення Нижнє значення
У 1 чи 2 +40 -45
У 3 +40 -45
Т 2 +50 -10
ОМ 2 +45 -40
Про 5 +35 -10
Макрокліматичні райони:
  • У – з помірним кліматом;
  • Т – з тропічним кліматом;
  • ОМ – з морським кліматом;
  • О - для всіх макрокліматичних районів на суші, крім району з дуже холодним кліматом.
Умови розміщення:
  1. На відкритому повітрі;
  2. Під навісом за відсутності прямого впливу сонячного випромінювання та атмосферних опадів;
  3. у закритих приміщеннях без штучного регулювання кліматичних умов;
  4. У приміщеннях із підвищеною вологістю

Монтажні виконання загальнопромів

  • Лапи 1081. Корпус має лапи кріплення, з отворами під болти, для кріплення будь-якій рамі або майданчику з посадковими місцями.
  • Фланець 3081. У місці виходу валу ротора на своєму корпусі, має фланець з отворами під кріпильні болти, для кріплення до редуктора через муфту до фланця насоса та ін.
  • Комбіноване 2081. На своєму корпусі загальнопромисловий двигун має і лапи та фланець, що робить його універсальним та дозволяє кріпити на будь-яке електричне обладнання.

Види та виробники загальнопромислових електродвигунів

Серія загальнопромислового двигуна Виробники Характеристика
АІР Китай. "Могилівський завод, "Електродвигун", Білорусь Україна до 100мм габариту - ХЕЛЗ, Полтава, Ужгород Якісні та неякісні китайці, малогабаритні українські моделі та добротні могилівські двигуни. Важливо! Нова Каховка не випускає електродвигуни АІР
4А/4АМ "Володимирський електромоторний завод" (до 1992р). Найпоширеніший неліквід в Україні. Надійні чавунні двигуни радянських часів. IP44. Зустрічаються виключно у вигляді неліквідів та двигунів БО. Вкрай важлива заводська розконсервація.
5А/5АМХ «Володимирський» та «Баранчинський» завод Сучасні російські двигуни. Із 2013 року імпортуються мінімально. Кращий вибір для замовника, якого не цікавить ціна та термін постачання
4АМУ/6АМУ «НКЕМЗ» - Україна, Нова Каховка Високоякісні українські електродвигуни. Але підприємство "НКЕМЗ" переживає кризовий період, терміни постачання та ціни поступаються китайським. Чимало підприємств Нової Каховки постачають китайські двигуни під виглядом «НКЕМЗ».
АТ «Уралелектро» та «СКБ Сібелектромотор» Рідкісні двигуни. Заводи виробники від України вилучені, а аналоги випускаються великою кількістю українських, білоруських та російських виробників ближче.
АО3/АО4 «БЕМЗ» Баранчинський електромеханічний завод АО3 закритого виконання підвищеної захищеності, що обдувається, призначені для тривалого режиму роботи від мережі змінного струму. Форма виконання IM1001, IM1002.
А2/АТ2 Старі радянські електродвигуни. Нині не випускаються Були розроблені 1959 р. і мали дев'ять габаритів з висотами осі обертання від 90 до 280 мм. Застосована нова обмотка з тонкошарової ізоляцією та нові для тих років види ізоляційних матеріалів.
4АМН/5АМН «ВЕМЗ» Володимирський електромоторний завод, Росія Загальнопромислові двигуни серії 4АМН та 5АМН – «відкриті», «квадратні» або «обдувані» - промислові електромашини з низьким ступенем захисту від пилу та вологи (IP23).
Докладніше про виробників загальнопромислових електродвигунів дивіться у розділі заводи-виробники .

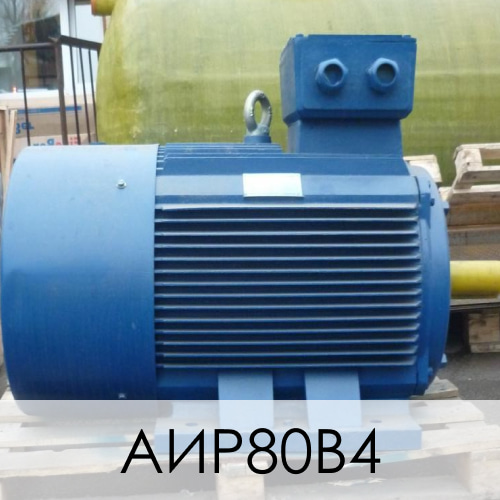

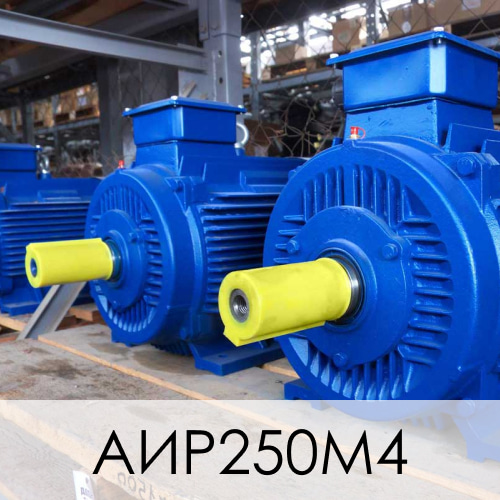

Фото найпопулярніших моделей

Радянський електродвигун загальнопромисловий
Загальнопросишений електродвигун асинхронний
Трифазний загальнопромисловий двигун змінного струму
Електричний двигун загальнопромислового призначення

Радянські двигуни із СРСР

За часів СРСР маркування електродвигунів було єдиним для всіх заводів виробників та регламентувалося нормативними документами. Основні типи радянських загальнопромислових двигунів – А, А2, АО2, 4А, 4АМ. Відрізнялося маркування електродвигунів, які у країнах РЕВ. Наприклад, у Болгарії замість 4АМ використовувалася "МО" а замість 4АМН - "М". Радянські загальнопромислові електродвигуни з великим сервіс-фактором, масивними чавунними корпусами та товстою мідною намоткою користуються попитом в Україні і сьогодні. Двигуни з СРСР справно служать при грамотній підготовці.

Як підібрати загальнопромисловий електродвигун під техпроцес?

Загальнопромислові електродвигуни перед відправкою Кожна модель має свої технічні та конструкційні особливості, які потрібно враховувати під час виборів. Не буває поганих і хороших двигунів — є підходящими під конкретний технологічний процес і немає. Підбирати марку можна за ціною, потужністю, якістю матеріалів та іншими параметрами. Саме тому важливим є професіоналізм і знання «кухні» зсередини. СЛЕМЗ позбавить вас виснажливого моніторингу сотень позицій на сайті - вирішить завдання за вас. Ми разом з Вами знайдемо оптимальний варіант під будь-яку виробничу специфіку, заощадимо ваш час та гроші. Чи залишилися питання щодо загальнопромислових двигунів? Телефонуйте нам - СЛЕМЗ відповість докладно та експертно!
