ШУЗ Шафа керування засувкою

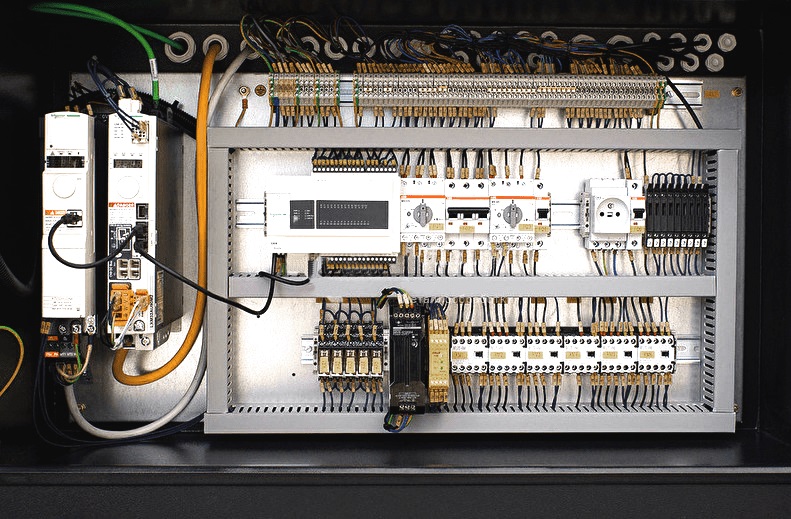

Шафа управління засувками (ШУЗ) – це спеціальна станція автоматизації дистанційного керування запірною арматурою та регулювання потоку середовища. Вид герметичного навісного щита з блоками, захисним та комутаційним обладнанням. Напруга 220В, 380В, струм змінний. Ступінь захисту корпусу IP65, IP67, рідше за IP55, IP54. Шафа керування засувкою складається з пульта керування електроприводом, електродвигуна, приводу, частотних перетворювачів, модулів плавного пуску.

Сфери застосування шаф керування трубопровідною арматурою – системи пожежогасіння, холодного/гарячого водопостачання, каналізації, хімічні, нафтогазові, харчові магістралі.

Технічні характеристики ШУЗ

Шафи управління засувками мають ідентичний принцип роботи та характеристики, але під кожне технічне завдання та проект виготовляються індивідуально. Основні параметри: діаметри засувок, напруги мережі, температура навколишнього середовища, клас захисту, термостійкість, матеріали шафи, режим роботи - вказані в таблиці технічних параметрів.

Принцип роботи ШУЗ шаф керування запірною арматурою

Шафи управління засувками дають можливість електрифікувати запірну арматуру, керувати віддалено від магістралі. ШУЗ управляє засувкою в режимах "Автоматичний", "Ручний". Шафи ШУЗ поставляються з панеллю управління, на якому вибирається дія арматури - відкриття або закриття, зупинки, регулювання кількості обертів приводу.

Режим «Автоматичний» на ШУЗ передбачає керування засувкою двома зовнішніми релейними сигналами «Відкрити», «Закрити», оператор може знаходитись на відстані від трубопроводу. Запірна арматура без завдань зупиняється до спрацювання кінцевих вимикачів.

Способи підключення ШУЗ із однофазними, трифазними електроприводами у дистанційному режимі ШУЗ:

• Регулювання у двох замкнутих сигналах по кожному на контакт «Відкрито», «Закрито»
• Управління одним сигналом контактів – 1 контакт «Відкрито», «Закрито», на контакт 2 встановлюється перемичка для аварійної зупинки.

Режим шафи керування арматурою «Ручною» контролює роботу з панелі керування оператором.

Умовні діаметри засувок:

• Ду-50
• Ду-65
• Ду-80
• Ду-125
• Ду-150
• Ду-200
• Ду-250
• Ду-300
• Ду-350
• Ду-400
• Ду-500
• Ду-600
• Ду-800
• Ду-1000

Призначення шаф керування засувками

Багато магістралей монтуються у недоступності для частого обслуговування, ремонту та управління. Призначення шафи керування засувкою ШУЗ із трубопровідною арматурою для автоматичного та дистанційного керування. Основне застосування шаф керування засувками – регулювання положення «Відкрито», «Закрито», контроль рідини, пари, газу в трубопроводі, керування кількістю обертів відкриття/закриття.

У разі аварії на ділянках магістралі, станція керування засувкою аварійно зупиняється та перекриває потік середовища. Функція "Аварійна зупинка" не дає прориву трубопроводу вивести з ладу супутнє обладнання - насоси, редуктори, ємності, електродвигуни.

Комплектація станцій керування трубопровідною арматурою

Станції управління засувками комплектуються додатковим обладнанням, згідно з технічним завданням, кресленнями та проектами.

Обладнання, що додатково комплектується з шафою керування засувкою:

• Клавіатура ручного керування
• Гальмівна електронна муфта
• Ручний привід
• Кілька електродвигунів, приводів
• Спеціальні корпуси – нержавіючі
• Сигналізація, захист керування.

Для замовлення шафи управління та прорахунку ціни ШУЗ необхідно надати характеристики:

• Струми для електроприводу, номінальний струм, Ампер
• Кількість електродвигунів, приводів
• Бажані габаритні розміри шафи
• Напруга мережі
• Наявність додаткових опцій
• Тип виконання за способом руху – однооборотні, багатооборотні, прямохідні.

Стандартно шафа керування засувкою складається з панелі керування, одного електроприводу (ручний редуктор із двигуном), заземлення, колійних/кінцевих вимикачів, перемичок.

Купити шафу управління засувкою ШУЗ

Станції, шафи керування засувками, клапанами, батерфляями автоматизують роботу магістралі, перешкоджають проривам, гідроударам трубопроводу. Ціна ШУЗ однієї засувки стандартного виробництва – 8000 грн., додаткові опції прораховуються під час замовлення. У сервісних цехах Слобожанського заводу монтуємо шафу управління засувкою ШУЗ безпосередньо на трубопровідну арматуру, проводимо гідровипробування, перевірку опору, відсутність замикань та пусконалагоджувальні роботи.
