Двухступенчатый редуктор Ч2

Двухступенчатый редуктор Ч2

Редуктор Ч2 - двухступенчатый редуктор с червячной передачей. Диапазон передаточных чисел 100-6400, крутящий момент 240-2400 Нм. Применяется в приводах предусматривающих работу с низкой частотой вращения- механизмов согласно ГОСТ 16162-93. Двухступенчатые редукторы Ч2 состоит из двух частей, соединены переходным фланцем. Могут понижать частоту вращения электродвигателя до 0,22 оборотов в минуту, в работе выдерживают большие радиальные нагрузки. Производятся и поставляются с коническим, цилиндрическим, полым шпоночным или шлицевым концами входного и выходного вала.

Технические характеристики



Технические характеристики двухступенчатого червячного редуктора  сведены в таблице ниже .

Характеристики редуктора Ч2

Типоразмер

Ч2-40

Ч2-63

Ч2-80

Ч2-100

Ч-125

Ч2-160

Передаточные числа

100;125;160;200;250;320;400;630; 800;1000;1250;1600;2000; 2500;3150;4000

Допускаемая радиальная консольная нагрузка, Н

300

1200

2400

5000

8000

15000

Номинальный крутящий момент, Нм

32

125

240

500

950

1900

Масса, кг

30

43

50

75

120

200

Расшифровка обозначения и маркировка

Пример обозначения двухступенчатого редуктора Ч2. Информирует о передаточном числе,межосевом расстоянии, варианте сборки и климатическом исполнении

расшифровка двухступенчатого червячного редуктора ч2

Варинты сборки

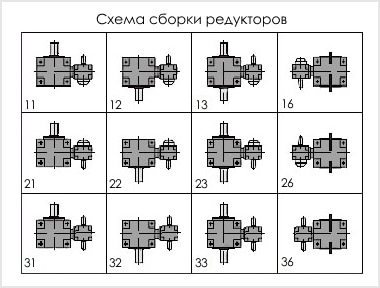

Схемы расположения основных элементов редуктора Ч2 изготавливают с разными вариантами сборки 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33, 36. Исполнение и количество быстроходных, тихоходных валов влияет на цену редуктора. Варианты сборки  двухступенчатого редуктора Ч2 на рисунке ниже.

Расположение тихоходны/быстроходных валов на двухступенчатом редукторе Ч2

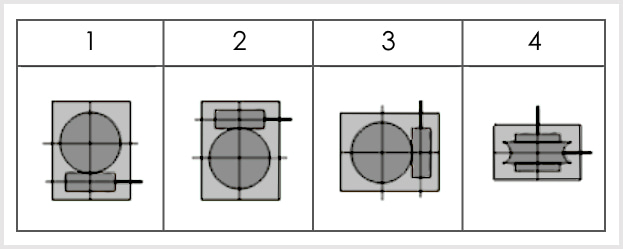

Варианты распложения червячной пары

Расположение червячной пары

Советы при покупке

 Правила покупки  качественных редукторов Ч2-40; Ч2-63; Ч2-80; Ч2-100; Ч2-125; Ч2-160 по оптимальной цене:

  • Покупайте двухступенчатый редуктор типа Ч2 только у экспертных поставщиков, которые обеспечат грамотную расконсервацию и испытания.
  • Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно
  •  БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Цены на редуктор Ч2 в Украине

Купить двухступенчатый редуктор Ч2 можно у Слобожанского электромеханического завода. Подберем редуктор исходя из технического процесса заказчика с передаточными числами  64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400 заказывайте  надежный двухступенчатый червячный редуктор Ч2 с заводской гарантией и подготовкой.
