Редуктор Ч-100

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ч-100
Тип:Червячный
Расположение:Харьков, Украина
Габариты (ДхШхВ):374×196×312 мм
Вес:48 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 9800 грн.

Точные цены и помощь у консультанта



0 отзывов

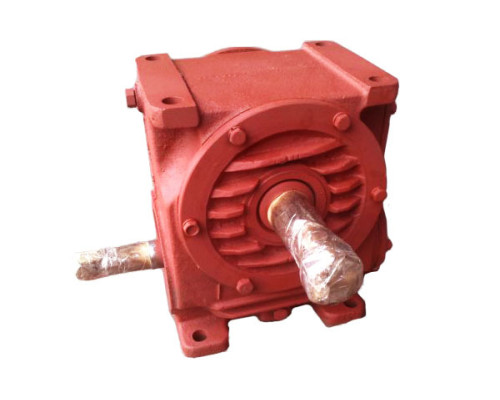

Редуктор Ч-100 - это червячный одноступенчатый редуктор с межосевым расстоянием 100 мм. Универсальный компактный редуктор для преобразования крутящего момента и понижения частоты вращения выходного вала. Передаточные числа редуктора Ч-100 - 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80. Работа в продолжительном и повторно-кратковременном режимах. Корпус чугун с ребрами для теплоотвода. Лапы литые в верхней и нижней частях редуктора для удобства монтажа червячного вала над/под колесом. Эксплуатация в условиях умеренного климата (У), тропического (Т), категории размещения 1, 2, 3, 4 согласно ГОСТ 15150-69.

Малогабаритный червячный редуктор Ч-100 применяется в сельском хозяйстве, промышленности для привода бетономешалок, конвейеров и подъемной техники, транспортёров, станков, дровоколов, дробилок, конвейеров.

Технические характеристики червячных редукторов Ч-100

Параметр червячного редуктора Ч-100 из паспорта

Характеристики передаточных чисел

8

10

12,5

16

20

25

31,5

40

50

63

80

Допускаемая радиальная нагрузка, Н

Быстроходный вал

800

Тихоходный вал

5000

Номинальный крутящий момент, Нм

490

470

450

500

490

470

520

500

480

400

360

Допускаемый коэффициент номинального крутящего момента и радиальной нагрузки в режиме S3 (ПВ=16, 25, 40, 63%)

1

КПД

0,9

0,89

0,88

0,85

0,83

0,82

0,77

0,72

0,71

0,64

0,61

Уровень шума, ДбА

80

Масса, кг

48

Режим работы

S3

Эксплуатационные характеристики редуктора Ч-100 из паспорта

Червячный редуктор Ч100 обладают повышенной надежностью в работе, высоким КПД до 90%, просты в обслуживании, ремонтопригодны, червячная пара, колесо, тихоходный и быстроходный валы заменяемые. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1800 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность электродвигателя определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт

Формула расчета мощности червячного одноступенчатого редуктора Ч100

Справочные и эксплуатационные параметры редуктора Ч-100, МЧ-100

В разделе собрана техническая информация из паспорта с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор Ч-100.

Чертеж червячного редуктора Ч-100

Чертеж и диаметр тихоходного и быстроходного вала редуктора Ч100

Габаритные размеры редуктора Ч-100

L/B/H

Ow

h1

L1

l

L2

L3

В1

А1/B2

d

374/196/312

100

18

240

132

200

125

224

140/175

19

Типы и диаметры валов

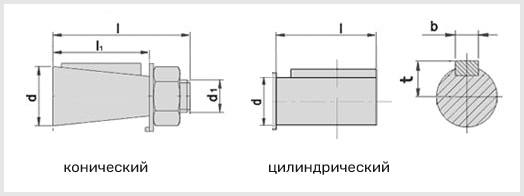

Размеры полых валов редуктора Ч-100 с червячной передачей

Тип исполнения

Вал

l

l1

d

d1

b

t

Цилиндрический

Выход

90

-

45

-

14

48,5

Конический Вход 80 58 32 М20*1,5 6 17,5
Выход 110 82 45 М30*2,0 12 23,45
Шпоночный и шлицевой 205 90 46 35 10 38,3

Редукторы Ч-100 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для редуктора Ч100 изготавливаемое под заказ.

Модельный ряд и передаточные числа

Вариант сборки

Передаточное число

Схема

8

10

12,5

16

20

25 31,5 40 45 50 63

80

51

Ч-100-8-51

Ч-100-10-51

Ч-100-12,5-51

Ч-100-16-51

Ч-100-20-51

Ч-100-25-51 Ч-100-31,5-51 Ч-100-40-51 Ч-100-45-51 Ч-100-50-51 Ч-100-63-51

Ч-100-80-51

Монтаж Ч100 51

52

Ч-100-8-52

Ч-100-10-52

Ч-100-12,5-52

Ч-100-16-52

Ч-100-20-52

Ч-100-25-52 Ч-100-31,5-52 Ч-100-40-52 Ч-100-45-51 Ч-100-50-51 Ч-100-63-51

Ч-100-80-51

Вариант сборки червячного редуктора

53

Ч-100-8-53

Ч-100-10-53

Ч-100-12,5-53

Ч-100-16-53

Ч-100-20-53

Ч-100-25-53 Ч-100-31,5-53 Ч-100-40-53 Ч-100-45-51 Ч-100-50-51 Ч-100-63-51

Ч-100-80-51

Вариант сборки редуктора Ч100 53

56

Ч-100-8-56

Ч-100-10-56

Ч-100-12,5-56

Ч-100-16-56

Ч-100-20-56

Ч-100-25-56 Ч-100-31,5-56 Ч-100-40-56 Ч-100-45-51 Ч-100-50-51 Ч-100-63-51

Ч-100-80-51

Сборка червячного редуктора Ч-100 56

Расшифровка маркировки червячного редуктора Ч 100

В расшифровке маркировки одноступенчатого редуктора Ч-100 содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки тип межосевое расстояние передаточное число мини редуктор

Подшипники и замена масла

Червячные подшипники для редуктора Ч-100 и вала колеса регулируются металлическими прокладками и смазываются путем разбрызгивания либо погружением в масляную ванну. Смазка передачи картерная непроточная. Стержневый указатель определяет количество масла и выполняет функции отдушины. Для слива смазочных материалов в нижней части редуктора расположено специальное резьбовое отверстие. В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.

Размеры подшипников редуктора Ч-100

Объем и марка заливаемого масла

Выходной вал

66408

Количество заливаемого масла

1,5-3,2

Количество

2

Марка масла

летнее

ИРП-150 ИТП-200 ТАП-15В

зимнее

ТСп-10

Входной вал

7512А

Периодичность заливки масла

Через 90 дней

Количество

2

Совет эксперта СЛЭМЗ

Фото консультанта по червячным одноступенчатым редукторам СЛЭМЗ

Ключевые проблемы при покупке редуктора Ч 100 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных Ч-100 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Купить редуктор Ч 100 и мотор-редуктор МЧ-100

Купить редуктор Ч-100, мотор-редуктор МЧ-100 у Слобожанского завода. В наличии передаточные числа 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80. Подберем схемы сборки, исполнения валов - полый шлицевой, под шпонку, конический, цилиндрический. На базе Слобожанского завода Вы всегда сможете не только купить червячный редуктор Ч-100 по низкой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару.

Цена редуктора Ч-100 и 2Ч-100

Цена редуктора Ч-100 червячного зависит от качества материалов, бронзы, червячной пары, состояния новый, бу, складской. Рассматривайте цену червячного редуктора Ч100, МЧ-100 в контексте соотношения с качеством. Самые дешевые в Украине редукторы Ч-100 это редукторы БУ, с ценами от 5000 грн. Надежный неликвид с хранения с заводской подготовкой и гарантией - от 7500 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора Ч 100 украинского производства от 10000 грн. Слобожанский завод подберет передаточное число, схему сборки, крутящий момент под Ваше техническое задание. Комплектуем мотор-редукторы МЧ-100 двигателями. Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.
