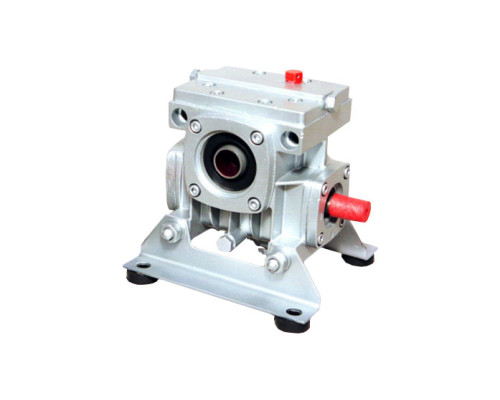

Редукторы 2Ч-40 и Ч-40
Редуктор 2Ч-40 и Ч-40 - это червячный одноступенчатый малогабаритный редуктор. Предназначен для преобразования крутящего момента и понижения частоты вращения выходного вала. Повторно-крактовременный, постоянный режим работы. Передаточные числа - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Лапы съемные, повышеная нагрузочная способность. Современные редукторы 2Ч 40 производятся на замену редукторам РЧУ-40, ГОСТ 16162-93.
Редуктор 2Ч-40 служит приводом в сельском хозяйстве, промышленности - бетономешалки, транспортеры, подъемная техника, компрессоры, дробилки, дровоколы, генераторы, измельчители, грануляторы. Климатическое исполнение для умеренного климата У, тропического Т, категории размещения 1, 2, 3, 4 согласно ГОСТ 15150-69.
Технические характеристики редуктора 2Ч-40, Ч-40
Паспортные параметры червячного редуктора - фактические передатки, крутящий момент, вес, нормы радиальных/консольных нагрузок, режимы эксплуатации, количество и температура смазки, количество циклов нагружения червячного вала, мощность устанавливаемого двигателя указаны в таблице.
Паспортные характеристики |
Редуктор 2Ч-40 | |||||||||||
Значение |
||||||||||||
Передаточное число номинальное |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
|
Перетаточное число фактическое | 7,75 | 9,75 | 12,25 | 15,50 | 19,50 | 24,50 | 31,0 | 39 | 49 | 64 | 78 | |
Допустимая радиальная нагрузка, Н |
Быстроходный вал |
800 |
||||||||||
Тихоходный вал |
1500 |
|||||||||||
Мощность электродвигателя, кВт | 0,7 | 0,5 | 0,4 | 0,3 | 0,2 | 0,1 | ||||||
Номинальный крутящий момент, Нм |
35 |
32 |
30 |
38 |
35 |
30 |
40 |
36 |
32 |
28 |
25 |
|
Допускаемый коэффициент номинального крутящего момента и радиальной нагрузки в режиме S3 (ПВ=16, 25, 40, 63%) |
1 |
|||||||||||
КПД |
0,9 |
0,89 |
0,88 |
0,85 |
0,83 |
0,82 |
0,77 |
0,72 |
0,71 |
0,64 |
0,61 |
|
Уровень шума, ДбА |
80 |
|||||||||||
Вес, кг |
9 |
|||||||||||
Режим работы |
S3 |
Эксплуатационные характеристики
Рабочие параметры червячного одноступенчатого редуктора 2Ч-40:
- Среда неагрессивная, невзрывоопасная, содержание непроводящей пыли до 10мг/м3
- Частота включений и остановок < 60 в час
- Периодические остановки
- Реверсивное вращение вала червяка
- Постоянная и переменная нагрузка, в пределах номинального крутящего момента
- Высокий КПД - 90%
- Частота вращения входного вала 1500 об/мин
Где купить червячный редуктор 2Ч-40?
У Слобожанского завода Вы всегда сможете купить редуктор 2Ч-40 новый или редуктор Ч-40 складского хранения по приемлемой цене с паспортом, гарантией. В сервисных цехах производим капитальный заводской ремонт, изготовление из стали/бронзы червячной пары, шестерни, восстановление посадочных мест, нарезка зубьев.
Совет эксперта СЛЭМЗ
В Украине распространена продажа редукторов 2Ч-40 БУ и безосновательные наценки хитрых поставщиков. Четыре правила покупки качественных редукторов 2Ч-40 по оптимальной цене:
- Покупайте новые изделия - в них исключен риск нарушения геометрии и скрытого износа.
- Сотрудничайте напрямую с производителем - это гарантия цены без наценки, соблюдения ГОСТ и исходящего контроля ОТК.
- Не покупайте китайские аналоги 2ч-40 из-за низкой цены. Качество венца и червяка ниже отечественных.
- Покупайте качественные двигатели АИР производства Беларуси или заводского Китая для комплектации мотор-редуктора 2МЧ-40 - надежный мотор - залог долгого срока службы редуктора.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Паспортные характеристики
Технические, эксплуатационные характеристики с чертежем из паспорта редуктора 2Ч-40 - диаметры валов, характеристики зацепления, варианты сборок, радиальные/консольные нагрузки, циклы работы, крутящий момент, межосевое расстояние, марки подшипников, количество заливаемого масла, смазки.
Чертеж редуктора 2Ч-40
Габаритные и установочные размеры 2Ч-40 |
|||||||||
L/B/H |
Ow |
h1 |
L1 |
h |
L2 |
L3 |
В1 |
А/B2 |
d |
160/120/180 |
40 |
18 |
180 |
72 |
150 |
100 |
140 |
100/150 |
13 |

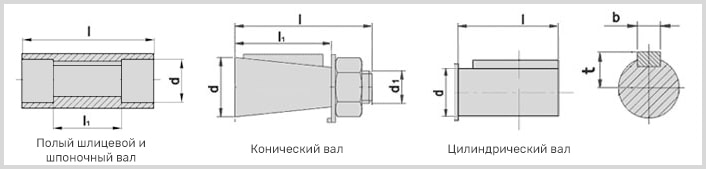

Типы и диаметры валов
Тип исполнения |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический | |||||||
Выход |
40 |
15 |
18к6 |
М5 |
6 |
20,5 |
|
Конический | Вход | 28 | 15 | 16 | М5 | 3 | 17,5 |
Полый шпоночный и шлицевой | Выход | 112 | 72 | 23 | 18 | 6 | 20,8 |
Редукторы 2Ч-40 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для червячного редуктора 2Ч40 изготавливаемое под заказ.
Модельный ряд и передаточные числа
Вариант сборки |
Передаточное число |
Схема |
|||||||||||
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 | 40 | 45 | 50 | 63 |
80 |
||
51 |
2Ч-40-8-51 |
2Ч-40-10-51 |
2Ч-40-12,5-51 |
2Ч-40-16-51 |
2Ч-40-20-51 |
2Ч-40-25-51 | 2Ч-40-31,5-51 | 2Ч-40-40-51 | 2Ч-40-45-51 | 2Ч-40-50-51 | 2Ч-40-63-51 |
2Ч-40-80-51 |
|
52 |
2Ч-40-8-52 |
2Ч-40-10-52 |
2Ч-40-12,5-52 |
2Ч-40-16-52 |
2Ч-40-20-52 |
2Ч-40-25-52 | 2Ч-40-31,5-52 | 2Ч-40-40-52 | 2Ч-40-45-51 | 2Ч-40-50-51 | 2Ч-40-63-51 |
2Ч-40-80-51 |
|
53 |
2Ч-40-8-53 |
2Ч-40-10-53 |
2Ч-40-12,5-53 |
2Ч-40-16-53 |
2Ч-40-20-53 |
2Ч-40-25-53 | 2Ч-40-31,5-53 | 2Ч-40-40-53 | 2Ч-40-45-51 | 2Ч-40-50-51 | 2Ч-40-63-51 |
2Ч-40-80-51 |
|
56 |
2Ч-40-8-56 |
2Ч-40-10-56 |
2Ч-40-12,5-56 |
2Ч-40-16-56 |
2Ч-40-20-56 |
2Ч-40-25-56 | 2Ч-40-31,5-56 | 2Ч-40-40-56 | 2Ч-40-45-51 | 2Ч-40-50-51 | 2Ч-40-63-51 |
2Ч-40-80-51 |
|
Расшифровка маркировки
Обозначение на бирке редуктора 2Ч-40 содержит информацию о передаточном числе, конструктивном исполнении по типу монтажа, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении, год выпуска, ГОСТ.
Подшипники и замена масла
Манжеты редуктора 2Ч-40 запрессованы в крышки червяка и в стаканы колеса, пружиной вовнутрь. В корпусах и верхних крышках имеются резьбовые отверстия, в которые устанавливаются отдушины или маслоуказатели, а в нижнее - пробки, в зависчимости от исполнения расположения червячной пары.
Подшипники и вал колеса регулируются металлическими прокладками и смазываются путем разбрызгивания либо погружением в масляную ванну. Смазка передачи картерная непроточная. Стержневый указатель определяет количество масла и выполняет функции отдушины. Для слива смазочных материалов в нижней части редуктора расположено специальное резьбовое отверстие.
Размеры подшипников 2Ч-40 |
Объем и марка заливаемого масла |
|||
Выходной вал |
7304А |
Количество заливаемого масла |
0,14-0,3 |
|
Количество |
2 |
Марка масла |
летнее |
ИРП-150 ИТП-200 ТАП-15В |
зимнее |
ТСп-10 |
|||
Входной вал |
7206А |
Периодичность заливки масла |
Через 90 дней |
|
Количество |
2 |
Цена редуктора Ч-40
Цена редуктора 2Ч-40 меняется от качества металлов - бронзы, чугуна, стали, подшипников и года изготовления оборудования. Дешевая в Украине цена червячного редуктора Ч-40 - БУ от 2300 грн. Складские редукторы от 3500 грн. Дефицитные компоновки и передаточные числа могут увеличить стоимость до 40%.
Цена нового редуктора Ч-40 от 4000 грн. Оптимальное решение под ваш техпроцесс помогут найти специалисты «СЛЭМЗ». У завода СЛЭМЗ Вы можете купить редуктор 2Ч-40 новый по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
