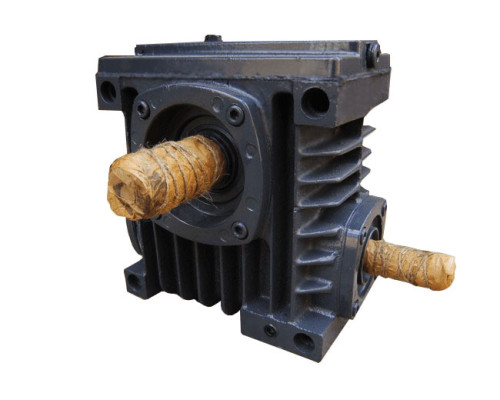

Редукторы 2Ч-63 и Ч-63
Редуктор 2Ч-63 и Ч-63 - это червячный одноступенчатый малогабаритный редуктор. Предназначен для преобразования крутящего момента и понижения частоты вращения выходного вала. Повторно-крактовременный, постоянный режим работы. Передаточные числа - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Лапы съемные, повышеная нагрузочная способность. Современные редукторы 2Ч 63 производятся на замену редукторам РЧУ-63, ГОСТ 16162-93.
Редуктор 2Ч-63, Ч-63 с червячной передачей служит приводом в сельском хозяйстве, промышленности - бетономешалки, транспортеры, подъемная техника, компрессоры, дробилки, дровоколы, генераторы, измельчители, грануляторы. Климатическое исполнение для умеренного климата У, тропического Т, категории размещения 1, 2, 3, 4 согласно ГОСТ 15150-69.
Технические характеристики червячных редукторов 2Ч-63, Ч-63
Паспортные параметры червячного редуктора 2Ч 63 - фактические передатки, крутящий момент, вес, нормы радиальных/консольных нагрузок, режимы эксплуатации, количество и температура смазки, количество циклов нагружения червячного вала, мощность устанавливаемого двигателя указаны в таблице.
Технические характеристики |
Редуктор 2Ч-63 | |||||||||||
Значение |
||||||||||||
Передаточное число номинальное |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
|
Перетаточное число фактическое | 7,75 | 9,75 | 12,25 | 15,50 | 19,50 | 24,50 | 31,0 | 39 | 49 | 64 | 78 | |
Допускаемая радиальная нагрузка, Н |
Быстроходный вал |
310 |
||||||||||
Тихоходный вал |
2400 |
|||||||||||
Мощность электродвигателя, кВт | 2,4 | 1,8 | 1,3 | 1,5 | 1,1 | 0,8 | 0,9 | 0,7 | 0,5 | 0,4 | 0,3 | |
Номинальный крутящий момент, Нм |
120 |
110 |
100 |
140 |
120 |
110 |
150 |
130 |
120 |
100 |
90 |
|
КПД |
0,9 |
0,89 |
0,88 |
0,85 |
0,83 |
0,82 |
0,77 |
0,72 |
0,71 |
0,64 |
0,61 |
|
Уровень шума, ДбА |
83 |
|||||||||||
Масса, кг |
12,5 |
|||||||||||
Режим работы |
S3 |
Эксплуатационные характеристики редуктора 2Ч-63, Ч-63 из паспорта
Рабочие параметры червячного одноступенчатого редуктора 2Ч-63:
- Среда неагрессивная, невзрывоопасная, содержание непроводящей пыли до 10мг/м3
- Частота включений и остановок < 60 в час
- Периодические остановки
- Реверсивное вращение вала червяка
- Постоянная и переменная нагрузка, в пределах номинального крутящего момента
- Высокий КПД - 90%
- Частота вращения входного вала 1500 об/мин
Паспортные характеристики
Технические, эксплуатационные характеристики с чертежем из паспорта редуктора 2Ч-63 - диаметры валов, характеристики зацепления, варианты сборок, радиальные/консольные нагрузки, циклы работы, крутящий момент, межосевое расстояние, марки подшипников, количество заливаемого масла, смазки.
Чертеж и габариты 2Ч-63
Габаритные и установочные размеры 2Ч-63 |
|||||||||
L/B/H |
Ow |
h1 |
L1 |
h |
L2 |
L3 |
В1 |
А1/B2 |
d |
200/145/232 |
63 |
18 |
220 |
82 |
180 |
135 |
165 |
120/145 |
13 |
Типы и диаметры валов
Тип исполнения |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический | |||||||
Выход |
60 |
20 |
28к6 |
М8 |
8 |
31 |
|
Конический | Вход | 36 | 20 | 22 | М8 | 3 | 11,6 |
Полый шпоночный и шлицевой | Выход | 108 | 68 | 33 | 28 | 8 | 31,1 |
Редукторы 2Ч-63 с червячной передачей имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для червячного редуктора 2Ч63 изготавливаемое под заказ.
Модельный ряд и передаточные числа
Вариант сборки |
Передаточное число |
Схема |
|||||||||||
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 | 40 | 45 | 50 | 63 |
80 |
||
51 |
2Ч-63-8-51 |
2Ч-63-10-51 |
2Ч-63-12,5-51 |
2Ч-63-16-51 |
2Ч-63-20-51 |
2Ч-63-25-51 | 2Ч-63-31,5-51 | 2Ч-63-40-51 | 2Ч-63-45-51 | 2Ч-63-50-51 | 2Ч-63-63-51 |
2Ч-63-80-51 |
|
52 |
2Ч-63-8-52 |
2Ч-63-10-52 |
2Ч-63-12,5-52 |
2Ч-63-16-52 |
2Ч-63-20-52 |
2Ч-63-25-52 | 2Ч-63-31,5-52 | 2Ч-63-40-52 | 2Ч-63-45-51 | 2Ч-63-50-51 | 2Ч-63-63-51 |
2Ч-63-80-51 |
|
53 |
2Ч-63-8-53 |
2Ч-63-10-53 |
2Ч-63-12,5-53 |
2Ч-63-16-53 |
2Ч-63-20-53 |
2Ч-63-25-53 | 2Ч-63-31,5-53 | 2Ч-63-40-53 | 2Ч-63-45-51 | 2Ч-63-50-51 | 2Ч-63-63-51 |
2Ч-63-80-51 |
|
56 |
2Ч-63-8-56 |
2Ч-63-10-56 |
2Ч-63-12,5-56 |
2Ч-63-16-56 |
2Ч-63-20-56 |
2Ч-63-25-56 | 2Ч-63-31,5-56 | 2Ч-63-40-56 | 2Ч-63-45-51 | 2Ч-63-50-51 | 2Ч-63-63-51 |
2Ч-63-80-51 |
Расшифровка маркировки червячного редуктора 2Ч-63, Ч-63
Обозначение на бирке редуктора 2Ч-63 содержит информацию о передаточном числе, конструктивном исполнении по типу монтажа, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении, год выпуска, ГОСТ.
Подшипники и замена масла
Манжеты редуктора 2Ч-63 запрессованы в крышки червяка и в стаканы колеса, пружиной вовнутрь. В корпусах и верхних крышках имеются резьбовые отверстия, в которые устанавливаются отдушины или маслоуказатели, а в нижнее - пробки, в зависчимости от исполнения расположения червячной пары.
Подшипники и вал колеса регулируются металлическими прокладками и смазываются путем разбрызгивания либо погружением в масляную ванну. Смазка передачи картерная непроточная. Стержневый указатель определяет количество масла и выполняет функции отдушины. Для слива смазочных материалов в нижней части редуктора расположено специальное резьбовое отверстие.
Место установки подшипников в 2Ч-63 |
Обозначение | Осевой зазор, мм | Количество |
Объем и марка заливаемого масла |
||
Выходной вал |
7208 |
0,05-0,1 | 2 |
Количество заливаемого масла |
0,3-0,7 |
|
Марка масла |
летнее |
ИРП-150 ИТП-200 ТАП-15В |
||||
зимнее |
ТСп-10 |
|||||
Червячный вал |
7605 |
0,04-0,07 |
Периодичность заливки масла |
Через 90 дней |
Совет эксперта СЛЭМЗ
В Украине распространена продажа редукторов 2Ч-63 БУ и безосновательные наценки хитрых поставщиков. Четыре правила покупки качественных редукторов 2Ч-63 по оптимальной цене:
- Покупайте новые изделия - в них исключен риск нарушения геометрии и скрытого износа.
- Сотрудничайте напрямую с производителем - это гарантия цены без наценки, соблюдения ГОСТ и исходящего контроля ОТК.
- Не покупайте китайские аналоги 2ч-63 из-за низкой цены. Качество венца и червяка ниже отечественных.
- Покупайте качественные двигатели АИР производства Беларуси или заводского Китая для комплектации мотор-редуктора 2МЧ-63 - надежный мотор - залог долгого срока службы редуктора.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Купить редуктор 2Ч 63 и мотор-редуктор 2МЧ-63
Купить редуктор 2Ч-63, Ч-63, мотор-редуктор 2МЧ-63 червячный у Слобожанского завода. В наличии передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Подберем схемы сборки, исполнения валов - полый шлицевой, под шпонку, конический, цилиндрический. Комплектуем мотор-редукторы МЧ-63, 2МЧ-63 двигателями. На базе Слобожанского завода Вы всегда сможете не только купить червячный редуктор Ч-63, 2Ч-63 по низкой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару.
Цена редуктора 2Ч-63 и Ч-63
Цена редуктора 2Ч-63 меняется от качества металлов - бронзы, чугуна, стали, подшипников и года изготовления оборудования. Дешевая в Украине цена червячного редуктора Ч-63 - БУ от 4500 грн. Складские редукторы от 5500 грн. Дефицитные компоновки и передаточные числа могут увеличить стоимость до 40%.
Цена нового редуктора 2Ч-63 от 6000 грн. Оптимальное решение под ваш техпроцесс помогут найти специалисты «СЛЭМЗ». У завода СЛЭМЗ Вы можете купить редуктор 2Ч-63 новый по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
