Редуктор NMRV


Испытания перед отправкой
Редуктор NMRV 030
Редуктор NMRV 030

от 1500 грн.

Испытания перед отправкой
Редуктор NMRV 040
Редуктор NMRV 040

от 1750 грн.

Испытания перед отправкой
Редуктор NMRV 050
Редуктор NMRV 050

от 1950 грн.

Испытания перед отправкой
Редуктор NMRV 063
Редуктор NMRV 063

от 2350 грн.

Испытания перед отправкой
Редуктор NMRV 075
Редуктор NMRV 075

от 2650 грн.

Испытания перед отправкой
Редуктор NMRV 090
Редуктор NMRV 090

от 2850 грн.

Испытания перед отправкой
Редуктор NMRV 110
Редуктор NMRV 110

от 3250 грн.

Испытания перед отправкой
Редуктор NMRV 130
Редуктор NMRV 130

от 4250 грн.

Испытания перед отправкой
Редуктор NMRV 150
Редуктор NMRV 150

от 5250 грн.

Показано с 1 по 9 из 9 (всего 1 страниц)
Редуктор NMRV

Редуктор NMRV - это червячный одноступенчатый редуктор. Межосевое расстояние 30, 40, 50, 63, 75, 90, 110, 130, 150 мм. Производство Motovario Италия. Аналоги RPV - Турция, RV - Китай. Паспортные характеристики, вес, габариты, размеры взаимозаменяемые. Максимальный крутящий момент на выходном валу 1400 Hм. Передаточные числа 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Применение червячных одноступенчатых редукторов NMRV, NRV , RV - пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры.

Каталог и технические характеристики редукторов NMRV

Корпус редукторов NMRV30 - NMRV90 алюминиевый, NMRV110 - NMRV150 чугунный. Червячный вал - легированная закаленная сталь. Витки червяка шлифованные, червячное колесо - никелево-бронзовый сплав. Преимущества редукторов NMRV:

  • Высокие КПД и крутящий момент на выходе
  • Низкий уровень шума
  • Диапазон передаточных чисел 7,5-100
  • Эксплуатация в категориях размещения и климатическом исполнении - У1, У2, У3, У4, УХЛ
  • Компактность
  • Устойчивость к переменным нагрузкам, частым пускам
  • Комбинации редукторов с передаточным числом до 3200:1
  • Стойкость к радиальным нагрузкам на выходном валу
  • Ремонтопригодность
Редуктор NMRV Тип червячного одноступенчатого редуктора
RV30 RV40 RV50 RV63 RV75 RV90 RV110 RV130 RV150
Мотор-редуктор NMRV30 NMRV40 NMRV50 NMRV63 NMRV75 NMRV90 NMRV110 NMRV130 NMRV150
Передаточное число 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100
Крутящий момент, Нм 9,54 19-60 34-113 74-200 100-299 170-608 306-945 348-1545 698-1426
Частота вращения вала, об/мин 5-373
Вес, кг 1,2 2,3 3,5 6,2 9 13 35 48 84

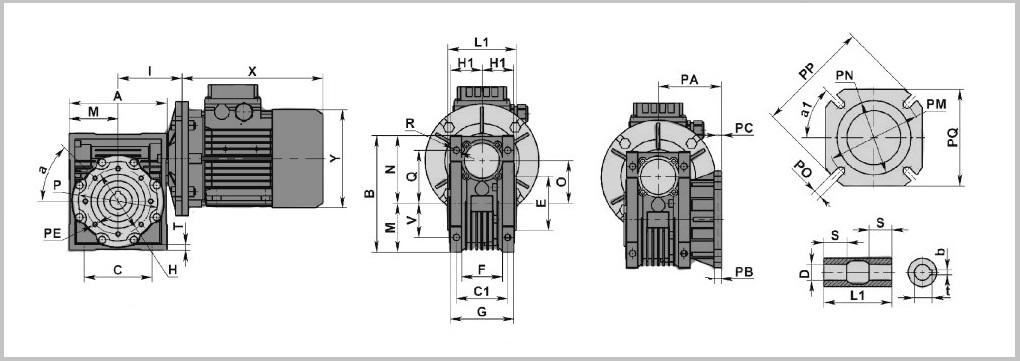

Чертеж и габаритные размеры

Редуктор NMRV производят с малым В14 и стандартным фланцем В5. Крепежные и присоединительные размеры, диаметр выходного вала, бокового/выходного фланца, полого вала, червячной пары на чертеже.

Чертеж размеры редуктора NMRV

Размеры,мм Габарит редуктора NMRV
30 40 50 63 75 90 110 130 150
A 80 100 120 144 172 206 252.5 292.5 340
В 97 121.5 144 174 205 238 295 335 400
С 54 70 80 100 120 140 170 200 240
C1 44 60 70 85 90 100 115 120 145
D(H7) 14 18(19) 25(24) 25(28) 28(35) 35(38) 42 45 50
E(h8) 55 60 70 80 95 110 130 180 180
F 32 43 49 67 72 74 -
G 56 71 85 103 112 130 144 155 185
H 65 75 85 95 115 130 165 215 215
H1 29 36.5 43.5 53 57 67 74 81 96
I 55 70 80 95 112.5 129.5 160 180 210
L1 63 78 92 112 120 140 155 170 200
M 40 50 60 72 86 103 127,5 147,5 170
N 57 71.5 84 102 119 135 167,5 187,5 230
O 30 40 50 63 75 90 110 130 150
P 75 87 100 110 140 160 200 250 250
Q 44 55 64 80 93 102 125 140 180
R 6,5 6,5 8,5 8,5 11 13 14 16 18

Габаритные размеры червячного редуктора NMRV с электродвигателем


Размеры, мм
Редуктор NMRV
30 40 50 63 75 90 110 130 150
S 21 26 30 36 40 45 50 60 72,5
T 5,5 6,5 7 8 10 11 14 15 18
V 27 35 40 50 60 70 85 100 120
PA 54.5 67 90 82 111 131 140 155
PB 6 7 9 10 13 15
PC 4 4 5 6
PE M6x11(n=4) M6x8(n=4) M8x10(n=4) M8x14(n=8) M8x14(n=8) M10x18(n=8) M10x18(n=8) M12x21(n=8) M12x21(n=8)
PM 68 75 85 150 165 175 230 255
PN(H8) 50 60 70 115 130 152 170 180
PO 6,5(n=4) 9(n=4) 11(n=4) 11(n=4) 14(n=4) 14(n=4) 14(n=8) 16(n=8) 16(n=8)
PP 80 110 125 180 200 210 280 320
PQ 70 95 110 142 170 200 260 290
b 5 6 8 10 12 14
t 16,3 20,8(21,8) 28,3(27,3) 28,3(31,3) 31,3(38,3) 38,3(41,3) 45,3 48,8 53,8
a 45°
a1 45° 22,5° 22,5°
kg 1,2 2,3 3,5 6,2 9 13 35 48 84

Конструкция редуктора NMRV

NMRV запчасти шпонка манжета выходной вал

Элементы конструкции одноступенчатого червячного редуктора NMRV:

  • 1/12/21/26 Манжета
  • 2/5/23 Болт
  • 3 Гайка
  • 4 Гроверная шайба
  • 6 Входной фланец
  • 7 Уплотнительное кольцо
  • 8 Регулировочное кольцо
  • 9/14/24/28 Подшипник
  • 10/11 Полый входной вал с цилиндрическим выходом
  • 15/18/34/35 Шпонка
  • 16 Входной цилиндрический вал
  • 17 Входной цилиндрический вал с цилиндрическим выходом
  • 19 Пробка
  • 20 Корпус редуктора
  • 22 Выходной фланец
  • 25 Стопорное кольцо
  • 27 Заглушка
  • 29 Колесо
  • 30 Уплотнительное кольцо
  • 31 Крышка
  • 32 Стопорное кольцо
  • 33 Кольцо
  • 36 Двухсторонний выходной вал
  • 37 Односторонний выходной вал

Расшифровка условного обозначения

Расшифровка бирки редуктора NMRV Мотоварио

Пример расшифровки редуктора NMRV Мотоварио:

  • NMRV - тип редуктора
  • 30 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Шильдик мотор-редуктора NMRV Мотоварио

Пример расшифровки мотор-редуктора NMRV Мотоварио:

  • NMRV - тип мотор-редуктора
  • 30 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

Условия эксплуатации

Редуторы NMRV эксплуатируются в повторно кратковременном и непрерывном режиме работы, продолжительность до 24 часов в сутки. Мотор-редукторы NMRV работают от трехфазной сети, напряжением 220/380В частотой 50Гц. Двигатели до 2.2 кВт могут работать от однофазной сети напряжением 220В, 3кВт и выше - только от трехфазной сети 380В ГОСТ 15150-69.

Мотор-редуктор NMRV/RV
Крутящий момент редуктора NMRV
Алюминиевые чугунные редукторы NMRV
 Червячный одноступенчатый редуктор NMRV Мотоварио Италия

Смазка и марки масел

Рабочая температура синтетического масла max 90°C. При работе в температурном диапазоне ниже -30°C или выше +60°C необходимо использовать специальные манжеты. При эксплуатация редуктора ниже -25°C, рекомендуется морозостойкое синтетическое масло. Обьем заливаемого масла в редукторы NRV 030 - 0,05 литра.

Марки масел

T°C ISO VG...

(-25)+(+50) ISO Vg 320

AGRIP

TELIUM VSF320

SHELL

TIVELA OIL SC320

ESSO

S220

MOBIL

GLYGOYLE 30

CASTROL

ALPHASYN PG320

BP

ENERGOL SG-XP320

AVIA

GEAR VSG220

Червячный одноступенчатый редуктор NRV030 RV030

Цена червячного одноступенчатого редуктора NMRV

Факторы влияющие на цену редуктора NMRV:

  • Качество металла
  • Стоимость ввоза импортного оборудования
  • Мощность двигателя
  • Исполнение по типу монтажа
Червячный одноступенчатый редуктор Цены производителей
NMRV Motovario Италия NRV Китай PRV Турция
Новый, грн 1840 1640, 1580
БУ, грн 920 856 740

Где купить редуктор NMRV

Купить червячный редуктора NMRV Motovario Италия с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100, аналоги Турция PRV, Китай RV. Редуктор NMRV комплектуется двигателями стандарта DIN, ГОСТ. Стоимость редуктора RV зависит от схем сборки и выбранного электродвигателя. СЛЭМЗ предложит аналоги червячных одноступенчатых редукторов NRV, RV с паспортом и гарантией, согласно Вашему техническому заданию. Звоните менеджерам для покупки червячного мотор-редуктора NMRV.
