Редуктор NMRV 040
Мотор-редуктор NMRV 040 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 040 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 40мм, корпус алюминий. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 28-560 об/мин. Мощность электродвигателя 0,09-0,37 кВт. КПД 0,43-0,89 %, вес 2,3-4,2 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 040, Китай RV40.
Применение червячных одноступенчатых редукторов NMRV 040, NRV 040, RV40 - пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.
Чертеж и габаритные размеры
Редуктор NMRV40 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.
Технические характеристики червячного редуктора NMRV 040
Паспортные характеристики производителя мотор-редуктора НМРВ 040 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.
Передаточное число |
Эксплуатационные характеристики редуктора NMRV 040 | ||||||||||||||
3000 об/мин |
1500 об/мин |
1000 об/мин |
|||||||||||||
Скорость на выходном валу редуктора, об/мин |
Крутящий момент, Hм |
Мощность, кВт |
КПД |
Сервис фактор |
Выходной вал, об/мин |
Крутящий момент, Hм |
кВт |
КПД |
СФ |
Тихоходный вал редуктора, об/мин |
Крутящий момент, Hм |
кВт |
КПД |
СФ |
|
7,5 |
373 |
17 |
0,75 |
0,89 |
1,95 |
187 |
25 |
0,55 |
0,89 |
1,99 |
120 |
25 |
0,37 |
0,84 |
1,99 |
10 |
280 |
23 |
0,88 |
1,53 |
140 |
32 |
0,88 |
1,49 |
90 |
32 |
0,82 |
1,49 |
|||
15 |
187 |
32 |
0,83 |
1,11 |
93 |
46 |
0,83 |
1,07 |
60 |
46 |
0,78 |
1,07 |
|||
20 |
140 |
30 |
0,55 |
0,80 |
1,12 |
70 |
40 |
0,37 |
0,80 |
1,16 |
45 |
40 |
0,25 |
0,75 |
1,16 |
25 |
112 |
25 |
0,37 |
0,79 |
1,27 |
56 |
35 |
0,25 |
0,79 |
1,27 |
36 |
35 |
0,18 |
0,74 |
1,27 |
30 |
93 |
28 |
0,75 |
1,33 |
47 |
53 |
0,75 |
0,96 |
30 |
53 |
0,25 |
0,66 |
0,96 |
||
40 |
70 |
36 |
0,71 |
1,03 |
35 |
49 |
0,71 |
0,96 |
23 |
49 |
0,18 |
0,65 |
0,96 |
||
50 |
56 |
28 |
0,25
|
0,67 |
1,23 |
28 |
37 |
0,18 |
0,67 |
1,23 |
18 |
37 |
0,12 |
0,58 |
1,23 |
60 |
47 |
30 |
0,60 |
0,97 |
23 |
41 |
0,12 |
0,60 |
1,01 |
15 |
41 |
0,54 |
1,01 | ||
80 |
35 |
28 |
0,18 |
0,58 |
1,02 |
18 |
35 |
0,12 |
0,58 |
1,03 |
11 |
37 |
0,09 |
0,47 |
1,03 |
100 |
28 |
32 |
0,53 |
1,02 |
14 |
40 |
0,12 |
0,53 |
1,00 |
9 |
41 |
0,09 |
0,43 |
1,00 |
Расшифровка маркировки редуктора NMRV, NRV

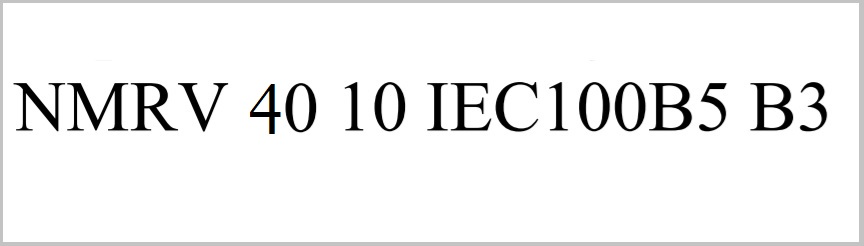

Расшифровка обозначения редуктора НМРВ 040:
- NMRV - тип редуктора
- 40 - межосевое расстояние редуктора, условный габарит, мм
- 10 - передаточное число
- IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
- B3 - монтажное крепление

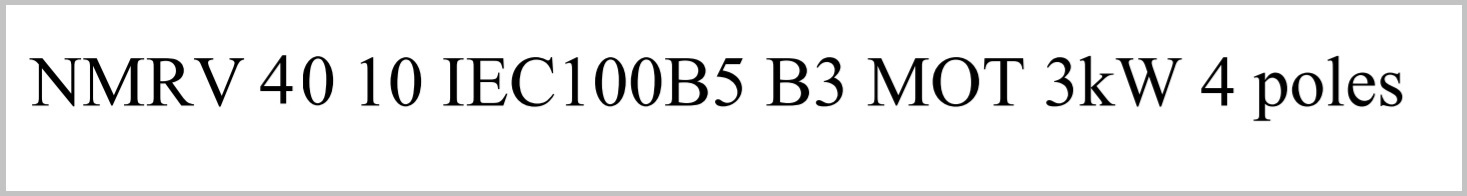

Маркировка с бирки шильдика мотор-редуктора NMRV 040:
- NMRV - тип мотор-редуктора
- 40 - габарит редуктора, мм
- 10 - передаточное число
- IEC100B5 - код размера фланца
- B3 - схема сборки
- МОТ 3kW - мощность двигателя
- 4 poles - количество полюсов мотора
Схемы сборки
Редукторную часть NMRV 40 NRV 40 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV40 может меняться в зависимости от варианта сборки.
Электродвигатели для мотор-редуктора NMRV 040
Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NRV 40 и аналоги RV40 агрегатируются с двигателями маркировками АИР56, АИР63, АИР71. В таблице указаны присоединительные, крепежные размеры.
Редуктор NMRV40 | Габарит двигателя | N | M | P | Диаметр входного полого вала, D | |||||||||||
7,5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | ||||||
40 | 71B5 | 110 | 130 | 160 | 14 | - | ||||||||||
71B14 | 70 | 85 | 105 | |||||||||||||
63B5 | 95 | 115 | 140 | 11 | ||||||||||||
63B14 | 50 | 75 | 90 | |||||||||||||
56B5 | 80 | 100 | 120 | - | 11 |
Цена редуктора NMRV 040
Цена мотор-редуктора NMRV 40 нового от 1500 грн, бу от 700 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 40:
- Производитель Италия Мотоварио, Китай, Турция
- Качество, прочность металла и литья
- Мощность комплектуемого электродвигателя
- Частота вращения выходного вала редуктора
- Передаточное отношение
- Крепление редукторной части - малый/большой, опорный фланец
- Исполнение и количество входных/выходных валов
- Допускаемые радиальные нагрузки
- Монтажное положение мотор-редуктора
Купить редуктор NMRV 040, RV 040 в Украине
Купить червячные редукторы серии NMRV 040 производства Motovario Италия, Турция PRV 40, Китай RV 40 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 40 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 1750 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV40.
