Редуктор NMRV 050

Испытания перед отправкой
Новинка

Купить с доставкой по Украине


Код Товара:NMRV 050
Тип:Червячный
Расположение:Киев, Харьков, Украина
Габариты (ДхШхВ):121×85×144 мм
Вес:3.5 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 1950 грн.

Точные цены и помощь у консультанта



0 отзывов

Мотор-редуктор NMRV 050 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 050 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 50мм, корпус алюминий. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-560 об/мин. Мощность электродвигателя 0,12-0,37 кВт. КПД 0,44-0,91%, вес 3,5-5,2 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 050, Китай RV50.

Применение червячных одноступенчатых редукторов NMRV 050, NRV 050, RV050 - пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

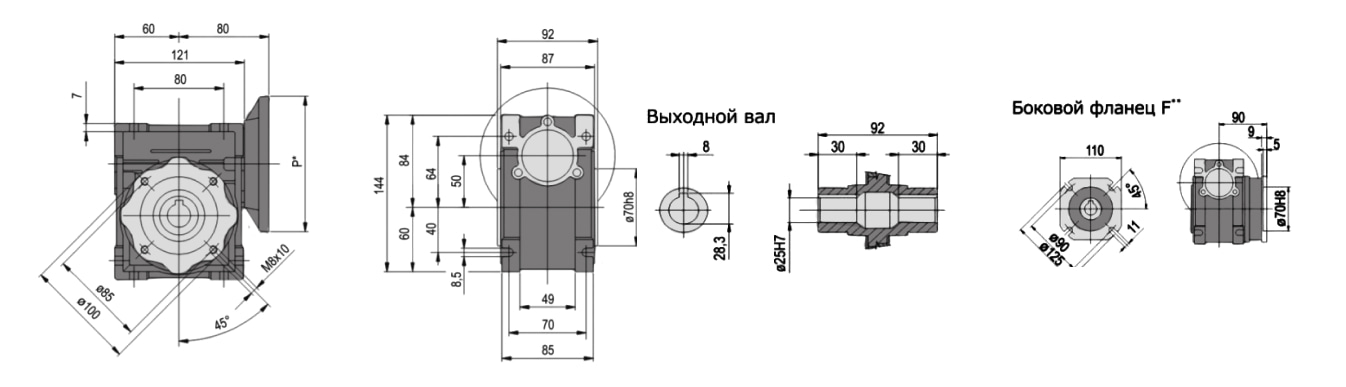

Чертеж и габаритные размеры

Редуктор NMRV 50 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.

Чертеж крепежных и установочных размеров редуктора НМРВ 50 Мотоварио

Технические характеристики червячного редуктора NMRV 050

Паспортные характеристики производителя мотор-редуктора NMRV 050 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.

Технические характеристики редуктора NMRV 050

Передаточное число

Эксплуатационные характеристики редуктора NMRV 050

3000 об/мин

1500 об/мин

1000 об/мин

Скорость на выходном валу редуктора, об/мин

Крутящий момент, Hм

Мощность, кВт

КПД

Сервис фактор

Выходной вал, об/мин

Крутящий момент,

кВт

КПД

Сервис фактор

Тихоходный вал редуктора, об/мин

Крутящий момент, Hм

кВт

СФ

КПД

7,5 373 58 1,5 90 1,57 187 77 0,92 88 1,9 120 89 0,55 2,23 86
10 280 56 87 1,23 140 75 85 1,4 90 88 1,72 83
15 187 60 1,1 84 1,22 93 77 81 1 60 89 1,24 79
20 140 63 0,75 84 1,4 70 78 0,75 81 45 91 0,37 1,34 78
25 112 62 82 1,09 56 79 0,55 77 36 90 1,05 74
30 93 56 76 1,13 47 79 71 30 87 1,13 68
40 70 68 0,55 74 1,16 35 85 0,37 69 1,2 23 93 0,25 1,29 66
50 56 59 68 0,98 28 73 63 1 18 86 1,07 60
60 47 52 0,37 58 1,09 23 66 0,25 53 1,2 15 72 0,18 1,23 49
80 35 47 0,25 58 1,25 18 59 0,18 53 1,3 11 75 0,12 1,41 51
100 28 42 53 0,96 14 52 0,12 48 1 9 61 1,07 44

Расшифровка маркировки редуктора

Расшифровка маркировки шильдика одноступенчатого червячного редуктора NMRV 050

Расшифровка обозначения редуктора NMRV 050:

  • NMRV - тип редуктора
  • 50 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Обозначение motovario червячного мотор-редуктора NMRV 050

Маркировка с бирки шильдика мотор-редуктора NMRV 050:

  • NMRV - тип мотор-редуктора
  • 50 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

Схемы сборки

Редукторную часть NMRV 50 и NRV 50 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 050 может меняться в зависимости от варианта сборки.

Редуктор NMRV 050 Motovario производство Италия

Схемы варианты расположения мотор-редуктора NMRV 50

Электродвигатели для мотор-редуктора NMRV 050

Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NRV и аналоги RV 50 агрегатируются с двигателями маркировками АИР63 АИР71 АИР80. В таблице указаны присоединительные, крепежные размеры.

Редуктор NMRV50 Габарит двигателя N M P Диаметр входного полого вала, D
7,5 10 15 20 30 40 50 60 80 100
50 80В5 130 165 200 19 -
80В14 80 100 120
71В5 110 130 160 14 -
71В14 70 85 105
63В5 95 115 140 - 11

Крепежные размеры фланца мотор-редуктора NMRV 50

Цена редуктора NMRV 050

Цена мотор-редуктора NMRV 050 нового от 2150 грн, бу от 1000 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 50:

  • Производитель Италия Мотоварио, Китай, Турция
  • Качество, прочность металла и литья
  • Мощность комплектуемого электродвигателя
  • Частота вращения выходного вала редуктора
  • Передаточное отношение
  • Крепление редукторной части - малый/большой, опорный фланец
  • Исполнение и количество входных/выходных валов
  • Допускаемые радиальные нагрузки
  • Монтажное положение мотор-редуктора

Редуктор NMRV 50 RV 50 с электродвигателем стандарта ГОСТ DIN

Купить редуктор NMRV 050, RV050 в Украине

Купить червячные редукторы серии NMRV 050 производства Motovario Италия, Турция PRV 50, Китай RV 50 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 050 зависит от схемы сборки и двигателя стандартна DIN, ГОСТ. Стоимость от 2150 грн. СЛЭМЗ предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЄМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 50.
