Редуктор NMRV 075

Испытания перед отправкой
Новинка

Купить с доставкой по Украине


Код Товара:NMRV 075
Тип:Червячный
Расположение:Киев, Харьков, Украина
Габариты (ДхШхВ):174×112×205 мм
Вес:9.2 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 2650 грн.

Точные цены и помощь у консультанта



0 отзывов

Мотор-редуктор NMRV 075 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 75 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 75мм, корпус алюминий. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-373 об/мин. Мощность электродвигателя 0,36-5,5 кВт. КПД 0,508-0,906 %, вес 9,2-15,5 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 075, Китай RV 75.

Применение червячных одноступенчатых редукторов NMRV 075, NRV 075, RV75 - пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

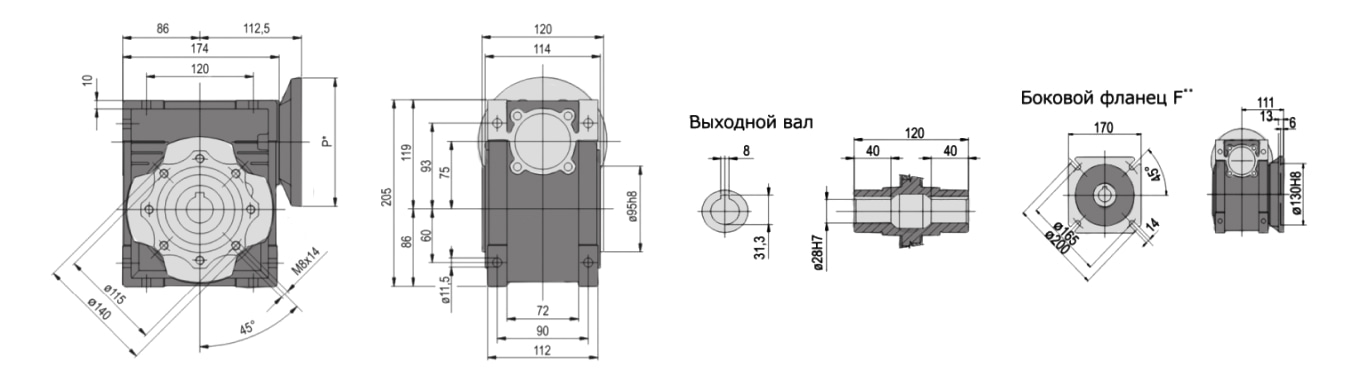

Чертеж и габаритные размеры

Редуктор NMRV 075 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.

Чертеж крепежных и установочных размеров редуктора НМРВ 75 Мотоварио

Технические характеристики червячного редуктора NMRV 075

Паспортные характеристики производителя мотор-редуктора НМРВ 075 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.

Технические характеристики редуктора NMRV 075

Передаточное число

Эксплуатационные характеристики редуктора NMRV 075

3000 об/мин

1500 об/мин

1000 об/мин

Скорость на выходном валу редуктора, об/мин

Крутящий момент, Hм

Мощность, кВт

КПД

Сервис фактор

Выходной вал, об\мин

Крутящий момент,

кВт

КПД

СФ

Тихоходный вал редуктора, об/мин

Крутящий момент, Hм

кВт

КПД

СФ

7,5 373 169 5,5 93 1,31 187 235 4 91 1,27 120 273 2,2 89 1,63
10 280 178 92 1,01 140 237 90 0,98 90 278 88 1,24
15 187 191 3 91 1,31 93 252 2,2 88 0,23 60 295 1,8 86 1,06
20 140 176 88 1,06 70 240 85 0,97 45 265 1,5 82 0,98
25 112 208 2,2 90 1,09 56 271 1,5 85 1,06 36 309 1,1 82 1,04
30 93 221 86 1,06 47 263 81 30 328 78 1,03
40 70 201 1,5 82 1,23 35 261 1,1 77 1,17 23 289 0,75 74 1,24
50 56 206 82 0,97 28 268 0,92 77 1,07 18 302 74 0,97
60 47 178 0,75 75 1,62 23 238 0,75 70 1,11 15 256 0,55 66 1,1
80 35 181 77 1,14 18 233 0,55 72 1,07 11 280 0,37 70 1,17
100 28 153 68 0,91 14 206 0,37 63 1,27 9 225 0,25 59 1,29

Расшифровка маркировки редуктора

Редуктор Motovario NRV 075

Расшифровка обозначения редуктора НМВР 75:

  • NMRV - тип редуктора
  • 75 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Мотор редуктор NMRV 075

Маркировка с бирки шильдика мотор-редуктора NMRV 075:

  • NMRV - тип мотор-редуктора
  • 75 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

Схемы сборки

Редукторную часть NMRV 75 NRV 75 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 075 может меняться в зависимости от варианта сборки.

Редуктор NMRV 075 Motovario производство Италия

Схемы варианты расположения мотор-редуктора NMRV 075

Электродвигатели для мотор-редуктора NMRV 075

Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NMRV 075 и аналоги NRV 075 агрегатируются с двигателями габаритами АИР71, АИР80, АИР90, АИР100, АИР112. В таблице указаны присоединительные, крепежные размеры.

Редуктор NMRV 075 Габарит двигателя N M P Диаметр входного полого вала, D
7,5 10 15 20 25 30 40 50 60 80 100
75 100/112В5 180 215 250 28 -
100/112В14 110 130 160
90 B5 130 165 200 24 -
90 B14 95 115 140
80 В5 130 165 200 - 19
80 В14 80 100 120
71 В5 110 130 160 - 14

Крепежные размеры фланца мотор-редуктора NMRV 75

Цена редуктора NMRV 075

Цена мотор-редуктора NMRV 075 нового от 2850 грн, бу от 1200 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 75:

  • Производитель Италия Мотоварио, Китай, Турция
  • Качество, прочность металла и литья
  • Мощность комплектуемого электродвигателя
  • Частота вращения выходного вала редуктора
  • Передаточное отношение
  • Крепление редукторной части - малый/большой, опорный фланец
  • Исполнение и количество входных/выходных валов
  • Допускаемые радиальные нагрузки
  • Монтажное положение мотор-редуктора

Редуктор NMRV 75 RV 75 с электродвигателем стандарта ГОСТ DIN

Купить редуктор NMRV 075, RV 075 в Украине

Купить червячные редукторы серии NMRV 075 производства Motovario Италия, Турция PRV 75, Китай RV 75 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 075 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 2150 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 075.
