Редуктор NMRV 090

Испытания перед отправкой
Новинка

Купить с доставкой по Украине


Код Товара:NMRV 090
Тип:Червячный
Расположение:Киев, Харьков, Украина
Габариты (ДхШхВ):208×141×238 мм
Вес:13 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 2850 грн.

Точные цены и помощь у консультанта



0 отзывов

Мотор-редуктор NMRV 090- одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 090 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 90мм, корпус алюминий. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-373 об/мин. Мощность электродвигателя 0,55- 5,5 кВт. КПД 0,545-0,918 %, вес 13,5-54 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 090, Китай RV 90.

Применение червячных одноступенчатых редукторов NMRV 090, NRV 090, RV90- пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

Чертеж и габаритные размеры

Редуктор NMRV 090 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.

Чертеж крепежных и установочных размеров редуктора НМРВ 90 Мотоварио

Технические характеристики червячного редуктора NMRV 090

Паспортные характеристики производителя мотор-редуктора NMRV 090 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.

Технические характеристики редуктора NMRV 090

Передаточное число

Эксплуатационные характеристики редуктора NMRV 090

3000 об/мин

1500 об/мин

1000 об/мин

Скорость на выходном валу редуктора, об/мин

Крутящий момент, Hм

Мощность, кВт

КПД

Сервис фактор

Выходной вал, об\мин

Крутящий момент,

кВт

КПД

СФ

Тихоходный вал редуктора, об/мин

Крутящий момент, Hм

кВт

КПД

СФ

7,5 373 129

5,5

0,918 2,07 187 223 4,8 0,908 1,66 120 157 2,2 0,896 2,62
10 280 170 0,908 1,59 140 292 0,893 1,26 90 205 0,878 1,98
15 187 243 0,864 1,13 93 354 4 0,864 1,06 60 295 0,842 1,42
20 140 321 0,856 1,03 70 347 3 0,847 1,23 45 380 0,813 1,19
25 112 291 4 0,853 0,99 56 310 2,2 0,826 1,20 36 278 1,8 0,791 0,94
30 93 336 0,822 0,12 47 483 3 0,786 1,01 30 527 2,2 0,753 0,99
40 70 320 3 0,783 1,09 35 451 2,2 0,752 23 454 1,5 0,713 1,08
50 56 286 2,2 0,763 1,07 28 371 1,5 0,725 1,05 18 399 1,1 0,683 1,07
60 47 325 0,721 0,90 23 311 1,1 0,690 1,18 15 307 0,75 0,642 1,29
80 35 284 1,5 0,694 0,87 18 317 0,92 0,632 1,01 11 377 0,592 0,90
100 28 244 1,1 0,651 0,87 14 305 0,75 0,596 0,95 9 318 0,55 0,545 0,96

Расшифровка маркировки редуктора

Редуктор Motovario NRV 090

Расшифровка обозначения редуктора NMRV 90:

  • NMRV - тип редуктора
  • 90 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Мотор редуктор NMRV 090

Маркировка с бирки шильдика мотор-редуктора NMRV 090:

  • NMRV - тип мотор-редуктора
  • 090 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

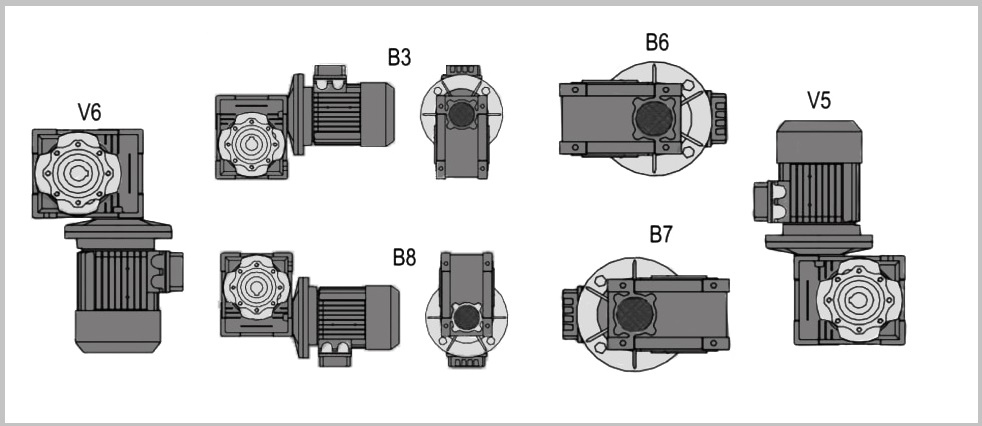

Схемы сборки

Редукторную часть NMRV 090 NRV 090 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 090 может меняться в зависимости от варианта сборки.

Редуктор NMRV 075 Motovario производство Италия

Схемы варианты расположения мотор-редуктора NMRV 090

Электродвигатели для мотор-редуктора NMRV 090

Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NMRV 090 и аналоги NRV 090 агрегатируются с двигателями габаритами АИР80, АИР90, АИР100, АИР112. В таблице указаны присоединительные, крепежные размеры.

Редуктор NMRV 90 Габарит двигателя N M P Диаметр входного полого вала, D
7,5 10 15 20 25 30 40 50 60 80 100
90 100/112 В5 180 215 250 28 -
100/112В14 110 130 160
90 B5 130 165 200 24 -
90 B14 95 115 140
80 В5 130 165 200 - 19
80B14 80 100 120

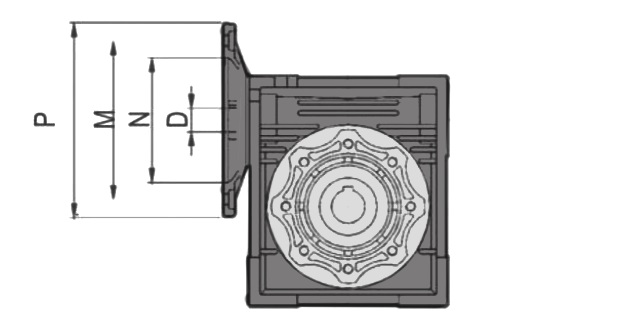

Крепежные размеры фланца мотор-редуктора NMRV 90

Цена редуктора NMRV 090

Цена мотор-редуктора NMRV 090 нового от 2850 грн, бу от 1200 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 75:

  • Производитель Италия Мотоварио, Китай, Турция
  • Качество, прочность металла и литья
  • Мощность комплектуемого электродвигателя
  • Частота вращения выходного вала редуктора
  • Передаточное отношение
  • Крепление редукторной части - малый/большой, опорный фланец
  • Исполнение и количество входных/выходных валов
  • Допускаемые радиальные нагрузки
  • Монтажное положение мотор-редуктора

Редуктор NMRV 90 RV 90 с электродвигателем стандарта ГОСТ DIN

Купить редуктор NMRV 090, RV 090 в Украине

Купить червячные редукторы серии NMRV 090 производства Motovario Италия, Турция PRV 90, Китай RV 90 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 090 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 3150 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 090.
