Редуктор NMRV 110
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | NMRV 110 |
| Тип: | Червячный |
| Расположение: | Киев, Харьков, Украина |
| Габариты (ДхШхВ): | 252×144×295 мм |
| Вес: | 35 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Мотор-редуктор NMRV 110 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 110 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 110 мм, корпус чугун. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-373 об/мин. Мощность электродвигателя 0,75- 11 кВт. КПД 0,581-0,911%, вес 35- 65 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 110, Китай RV 110.
Применение червячных одноступенчатых редукторов NMRV 110, NRV 110, RV 110- пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

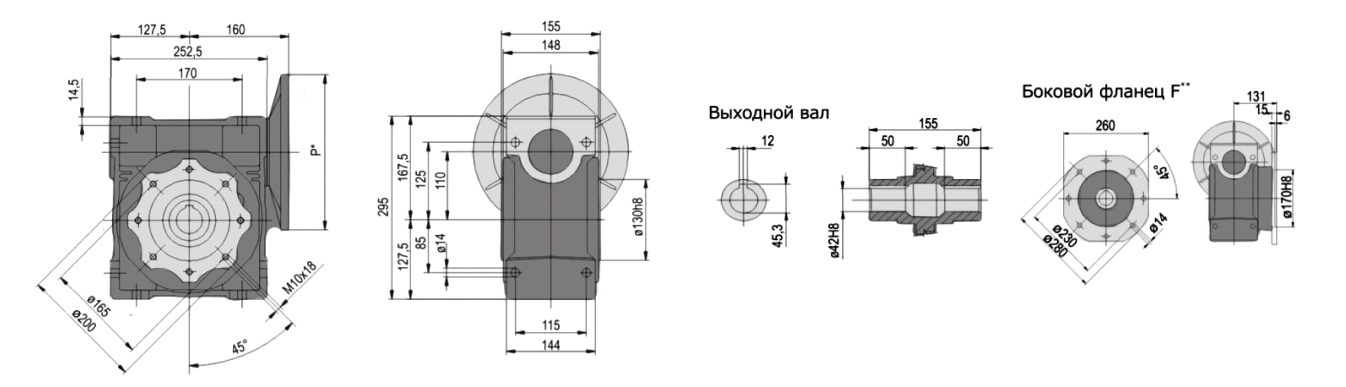

Чертеж и габаритные размеры
Редуктор NMRV 110 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.
Технические характеристики червячного редуктора NMRV 110
Паспортные характеристики производителя мотор-редуктора НМРВ 110 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.
|
Передаточное число |
Эксплуатационные характеристики редуктора NMRV 110 | ||||||||||||||
|
3000 об/мин |
1500 об/мин |
1000 об/мин |
|||||||||||||
|
Скорость на выходном валу редуктора, об/мин |
Крутящий момент, Hм |
Мощность, кВт |
КПД |
Сервис фактор |
Выходной вал, об/мин |
Крутящий момент, Hм |
кВт |
КПД |
СФ |
Тихоходный вал редуктора, об/мин |
Крутящий момент, Hм |
кВт |
КПД |
СФ |
|
| 7,5 | 373 | 256 | 11 | 0,911 | 1,61 | 187 | 347 | 7,5 | 0,904 | 1,66 | 120 | 283 | 4 | 0,889 | 2,23 |
| 10 | 280 | 341 | 0,909 | 1,31 | 140 | 456 | 0,891 | 1,34 | 90 | 375 | 0,883 | 1,80 | |||
| 15 | 187 | 415 | 9,25 | 0,877 | 1,16 | 93 | 662 | 0,863 | 0,98 | 60 | 543 | 0,853 | 1,30 | ||
| 20 | 140 | 444 | 7,5 | 0,868 | 1,22 | 70 | 639 | 5,5 | 0,852 | 1,11 | 45 | 530 | 3 | 0,832 | 1,45 |
| 25 | 112 | 407 | 5,5 | 0,867 | 1,19 | 56 | 574 | 4 | 0,842 | 1,09 | 36 | 474 | 2.2 | 0,813 | 1,43 |
| 30 | 93 | 469 | 0,833 | 1,16 | 47 | 648 | 0,792 | 1,08 | 30 | 534 | 0,762 | 1,44 | |||
| 40 | 70 | 449 | 4 | 0,822 | 1,26 | 35 | 639 | 3 | 0,781 | 1,16 | 23 | 472 | 1,5 | 0,724 | 1,69 |
| 50 | 56 | 403 | 3 | 0,788 | 1,,62 | 28 | 768 | 0,751 | 0,86 | 18 | 565 | 0,710 | 1,23 | ||
| 60 | 47 | 475 | 0,774 | 1,03 | 23 | 649 | 2,2 | 0,721 | 0,95 | 15 | 478 | 1,1 | 0,683 | 1,39 | |
| 80 | 35 | 438 | 2,2 | 0,730 | 1,01 | 18 | 548 | 1,5 | 0,669 | 1,01 | 11 | 590 | 0,632 | 0,99 | |
| 100 | 28 | 353 | 1,5 | 0,690 | 1,12 | 14 | 474 | 1,1 | 0,632 | 1,05 | 9 | 462 | 0,75 | 0,581 | 1,37 |
Расшифровка маркировки редуктора
Расшифровка обозначения редуктора НМРВ 110:
- NMRV - тип редуктора
- 110 - межосевое расстояние редуктора, условный габарит, мм
- 10 - передаточное число
- IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
- B3 - монтажное крепление
Маркировка с бирки шильдика мотор-редуктора NMRV 110:
- NMRV - тип мотор-редуктора
- 110 - габарит редуктора, мм
- 10 - передаточное число
- IEC100B5 - код размера фланца
- B3 - схема сборки
- МОТ 3kW - мощность двигателя
- 4 poles - количество полюсов мотора
Схемы сборки
Редукторную часть NMRV 110 NRV 110 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 110 может меняться в зависимости от варианта сборки.
Электродвигатели для мотор-редуктора NMRV 110
Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NMRV 110 и аналоги NRV 110 агрегатируются с двигателями габаритами АИР80, АИР90, АИР100, АИР112, АИР132В. В таблице указаны присоединительные, крепежные размеры.
| Габарит двигателя | N | M | P | Диаметр входного полого вала, D | |||||||||||
| 7,5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | |||||
| NMRV 110 132B5 | 230 | 265 | 300 | 38 | - | ||||||||||
| NMRV 110 100В5, NMRV 110 112B5 | 180 | 215 | 250 | 28 | - | ||||||||||
| NMRV 110 90B5 | 130 | 165 | 200 | - | 24 | ||||||||||
| NMRV 110 80B5 | 19 | ||||||||||||||
Цена редуктора NMRV 110
Цена мотор-редуктора NMRV 110 нового от 2850 грн, бу от 1200 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 110:
- Производитель Италия Мотоварио, Китай, Турция
- Качество, прочность металла и литья
- Мощность комплектуемого электродвигателя
- Частота вращения выходного вала редуктора
- Передаточное отношение
- Крепление редукторной части - малый/большой, опорный фланец
- Исполнение и количество входных/выходных валов
- Допускаемые радиальные нагрузки
- Монтажное положение мотор-редуктора
Купить редуктор NMRV 110, RV 110 в Украине
Купить червячные редукторы серии NMRV 110 производства Motovario Италия, Турция PRV 110, Китай RV 110 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 110 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 3150 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 110.
