Редуктор NMRV 130

Испытания перед отправкой
Новинка

Купить с доставкой по Украине


Код Товара:NMRV 130
Тип:Червячный
Расположение:Киев, Харьков, Украина
Габариты (ДхШхВ):292×155×335 мм
Вес:48 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 4250 грн.

Точные цены и помощь у консультанта



0 отзывов

Мотор-редуктор NMRV 130 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 130 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 130 мм, корпус чугун. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-373 об/мин. Мощность электродвигателя 1,1- 5,5 кВт. КПД 0,60-0,90%, вес 48- 65 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 130, Китай RV 130.

Применение червячных одноступенчатых редукторов NMRV 130, NRV 130, RV 130- пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

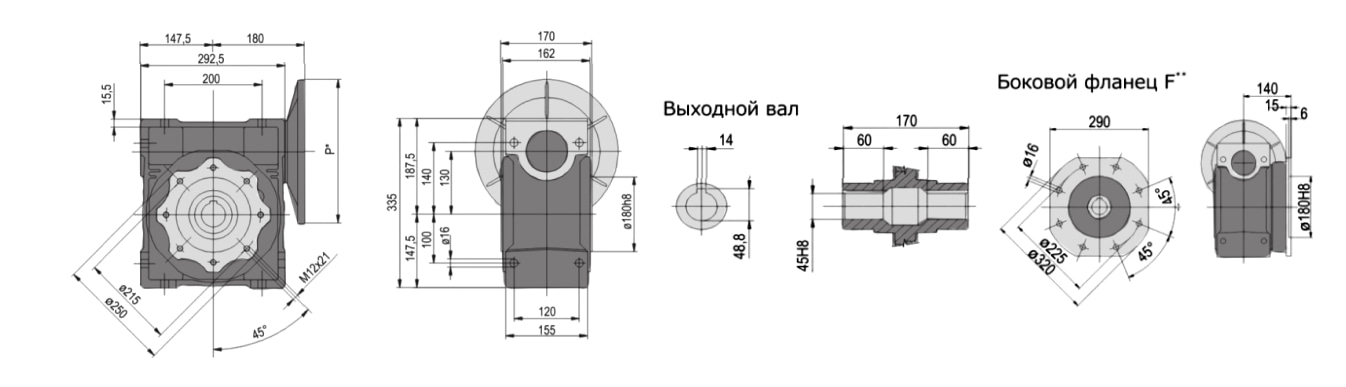

Чертеж и габаритные размеры

Редуктор NMRV 130изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.

Чертеж крепежных и установочных размеров редуктора НМРВ 130 Мотоварио

Технические характеристики червячного редуктора NMRV 130

Паспортные характеристики производителя мотор-редуктора NMRV 130 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.

Технические характеристики редуктора NMRV 130

Передаточное число

Эксплуатационные характеристики редуктора NMRV 130

3000 об/мин

1500 об/мин

1000 об/мин

Скорость на выходном валу редуктора, об/мин

Крутящий момент, Hм

Мощность, кВт

КПД

Сервис фактор

Выходной вал, об/мин

Крутящий момент,

кВт

КПД

СФ

Тихоходный вал редуктора, об/мин

Крутящий момент, Hм

кВт

КПД

СФ

7,5 373 126

5,5

0,90 4,44 187 414 9,2 0,88 1,59 120 513 7,5 0,86 1,47
10 280 165 0,88 3,82 140 540 0,86 1,37 90 669 0,84 1,27
15 187 241 0,86 2,89 93 791 0,84 1,04 60 718 5,5 0,82 1,31
20 140 314 0,84 2 70 615 5,5 0,82 1,20 45 679 4 0,80 1,25
25 112 378 0,81 1,60 56 741 0,79 1,32 36 613 3 0,77 1,33
30 93 436 0,78 1,77 47 855 0,76 1,46 30 707 0,74 1,47
40 70 551 0,73 1,31 35 786 4 0,72 1,08 23 904 0,71 1,09
50 56 689 0,96 28 737 3 1,06 18 824 2,2
60 47 568 4 0,69 1,17 23 835 0,68 0,93 15 764 1,8 0,67 1,17
80 35 484 3 0,59 1,18 18 696 2,2 0,58 0,96 11 724 1,5 0,57 1,06
100 28 308 0,54 1,10 14 651 1,8 0,53 0,95 9 606 1,1 0,52 1,18

Расшифровка маркировки редуктора

Редуктор Motovario NRV 130

Расшифровка обозначения редуктора NMRV 130:

  • NMRV - тип редуктора
  • 130 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Мотор редуктор NMRV 130

Маркировка с бирки шильдика мотор-редуктора NMRV 130:

  • NMRV - тип мотор-редуктора
  • 130 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

Схемы сборки

Редукторную часть NMRV 130 NRV 130 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 130 может меняться в зависимости от варианта сборки.

Редуктор NMRV 130 Motovario производство Италия

Схемы варианты расположения мотор-редуктора NMRV 130

Электродвигатели для мотор-редуктора NMRV 130

Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NMRV 130 и аналоги NRV 130 агрегатируются с двигателями габаритами АИР90, АИР100, АИР112, АИР 132. В таблице указаны присоединительные, крепежные размеры.

Редуктор NMRV 130 Габарит двигателя N M P Диаметр входного полого вала, D
7,5 10 15 20 25 30 40 50 60 80 100
130 132B5 230 265 300 38 -
100/112 В15 180 215 250 - 28
90B5 130 165 200 24 -

Крепежные размеры фланца мотор-редуктора NMRV 130

Цена редуктора NMRV 130

Цена мотор-редуктора NMRV 130 нового от 2850 грн, бу от 1200 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 130:

  • Производитель Италия Мотоварио, Китай, Турция
  • Качество, прочность металла и литья
  • Мощность комплектуемого электродвигателя
  • Частота вращения выходного вала редуктора
  • Передаточное отношение
  • Крепление редукторной части - малый/большой, опорный фланец
  • Исполнение и количество входных/выходных валов
  • Допускаемые радиальные нагрузки
  • Монтажное положение мотор-редуктора

Редуктор NMRV 130 RV 130 с электродвигателем стандарта ГОСТ DIN

Купить редуктор NMRV 130, RV 130 в Украине

Купить червячные редукторы серии NMRV 130 производства Motovario Италия, Турция PRV 130, Китай RV 130 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 130 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 4250 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 130.
