Редуктор NMRV 150

Испытания перед отправкой
Новинка

Купить с доставкой по Украине


Код Товара:Nmrv 150
Тип:Червячный
Габарит:
Расположение:Киев, Харьков, Украина
Габариты (ДхШхВ):340×185×400 мм
Вес:84 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 5250 грн.

Точные цены и помощь у консультанта



0 отзывов

Мотор-редуктор NMRV 150 - одноступенчатый редуктор с червячной передачей. Конструкция из редуктора NRV 150 и асинхронного двигателя 220/380 Вольт. Межосевое расстояние 150 мм, корпус чугун. Передаточные числа: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Диапазон вращения выходного вала 9-373 об/мин. Мощность электродвигателя 1,5- 11 кВт. КПД 0,60-0,90%, вес 84- 105 кг. Режим работы S1 продолжительный, S3 повторно-кратковременный. Редуктор Motovario Италия NMRV/NRV 150, Китай RV 150.

Применение червячных одноступенчатых редукторов NMRV 150, NRV 150, RV 150- пищевая промышленность, насосы, циркулярные пилы, конвейеры, мешалки, мясорубки, дробилки, станки, подъемники, транспортеры, элеваторы, кормоизмельчители.

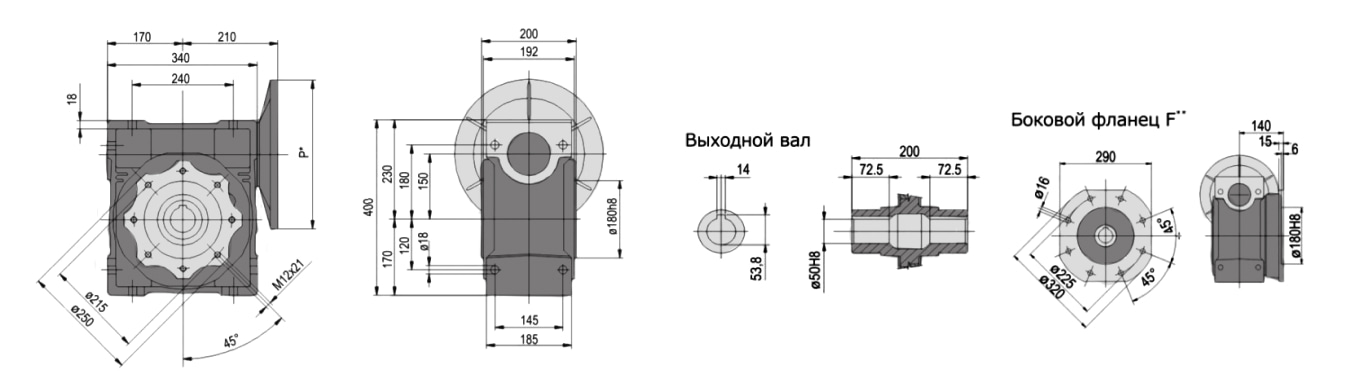

Чертеж и габаритные размеры

Редуктор NMRV 150 изготавливают с малым В14 и стандартным фланцем В5. Крепежные и установочные размеры, межосевое расстояние, диаметр выходного вала, бокового фланца на чертеже.

Чертеж крепежных и установочных размеров редуктора НМРВ 150 Мотоварио

Технические характеристики червячного редуктора NMRV 150

Паспортные характеристики производителя мотор-редуктора НМРВ 150 указаны в таблице. Частота вращения установленного двигателя 2800/1400/900 об/мин выдает разный крутящий момент, КПД, сервис фактор и скорость выходного вала редуктора.

Технические характеристики редуктора NMRV 150

Передаточное число

Эксплуатационные характеристики редуктора NMRV 150

3000 об/мин

1500 об/мин

1000 об/мин

Скорость на выходном валу редуктора, об/мин

Крутящий момент, Hм

Мощность, кВт

КПД

Сервис фактор

Выходной вал, об/мин

Крутящий момент,

кВт

КПД

СФ

Тихоходный вал редуктора, об/мин

Крутящий момент, Hм

кВт

КПД

СФ

7,5 373 253 11 0,90 3,40 187 675 15 0,81 1,49 120 753 11 0,86 1,13
10 280 333 0,89 2,71 140 890 0,87 1,19 90 992 0,85 1,22
15 187 488 0,87 2,04 93 957 11 0,85 1,22 60 991 7,5 0,83 1,43
20 140 643 0,86 1,51 70 1054 9,2 0,84 1,08 45 1305 0,82 1,36
25 112 756 0,81 1,12 56 1010 7,5 0,79 0,99 36 1130 5,5 0,77 1,02
30 93 873 0,78 1,32 47 1166 0,76 1,77 30 948 4,4 0,74 1,65
40 70 960 9,2 0,77 1,16 35 1126 5,5 0,75 1,16 23 1248 1,21
50 56 978 7,5 0,77 1,09 28 1407 0.89 18 1560 0,92
60 47 781 5,5 0,69 1,26 23 1115 4 0,68 1,04 15 1273 3 0,67 1,05
80 35 949 0,63 0,92 18 1015 3 0,62 1,01 11 1135 2,2 0,61 1,04
100 28 849 4 0,62 0,97 14 915 2," 0,61 1,06 9 951 1,5 0,60 1,17

Расшифровка маркировки редуктора

Редуктор Motovario NRV 150

Расшифровка обозначения редуктора НМРВ 150:

  • NMRV - тип редуктора
  • 150 - межосевое расстояние редуктора, условный габарит, мм
  • 10 - передаточное число
  • IEC100B5 - код размера присоединительного фланца и диаметр входного вала под электродвигатель страндарта DIN, ГОСТ
  • B3 - монтажное крепление

Мотор редуктор NMRV 150

Маркировка с бирки шильдика мотор-редуктора NMRV 150:

  • NMRV - тип мотор-редуктора
  • 150 - габарит редуктора, мм
  • 10 - передаточное число
  • IEC100B5 - код размера фланца
  • B3 - схема сборки
  • МОТ 3kW - мощность двигателя
  • 4 poles - количество полюсов мотора

Схемы сборки

Редукторную часть NMRV 150 NRV 150 производят с разными монтажными исполнениями - В3, В8, V5, В6, B7, V6. Цена на мотор-редуктор NMRV 150 может меняться в зависимости от варианта сборки.

Редуктор NMRV 150 Motovario производство Италия

Схемы варианты расположения мотор-редуктора NMRV 150

Электродвигатели для мотор-редуктора NMRV 150

Размеры присоединительной редукторной части NMRV Motovario с электродвигателем соответствуют европейскому стандарту DIN, для монтажа через фланец подойдут электродвигатели серии АИС. Редуктор NMRV 150 и аналоги NRV 150 агрегатируются с двигателями габаритами АИР100, АИР132АИР160. В таблице указаны присоединительные, крепежные размеры.

Редуктор NMRV 150 Габарит двигателя N M P Диаметр входного полого вала, D
7,5 10 15 20 25 30 40 50 60 80 100
150 160B5 250 300 350 42 -
132B5 230 265 300 - 38 -
100/112B5 180 215 250 - 28

Крепежные размеры фланца мотор-редуктора NMRV 150

Цена редуктора NMRV 150

Цена мотор-редуктора NMRV 150 нового от 5850 грн, бу от 2300 грн. Покупка редуктора бывшего в эксплуатации - риск быстрого износа оборудования, низкий КПД, отсутствие гарантии и поломка агрегатов. Факторы влияющие на цену редуктора NMRV 150:

  • Производитель Италия Мотоварио, Китай, Турция
  • Качество, прочность металла и литья
  • Мощность комплектуемого электродвигателя
  • Частота вращения выходного вала редуктора
  • Передаточное отношение
  • Крепление редукторной части - малый/большой, опорный фланец
  • Исполнение и количество входных/выходных валов
  • Допускаемые радиальные нагрузки
  • Монтажное положение мотор-редуктора

Редуктор NMRV 150 RV 150 с электродвигателем стандарта ГОСТ DIN

Купить редуктор NMRV 150, RV 150 в Украине

Купить червячные редукторы серии NMRV 150 производства Motovario Италия, Турция PRV 150, Китай RV 150 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Цена мотор-редуктор NMRV 150 зависит от схемы сборки и двигателя стандарта DIN, ГОСТ. Стоимость от 5850 грн. Завод предложит аналоги червячных одноступенчатых редукторов с паспортом и гарантией, согласно Вашему техническому заданию. Звоните специалистам СЛЭМЗ чтобы купить одноступенчатый червячный мотор-редуктор NMRV 150.
