Редуктор Ц2У-100 и 1Ц2У-100

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц2У-100
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):387×230×160 мм
Вес:35 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 4500 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор Ц2У-100 и 1Ц2У-100 - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 100 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, номинальный крутящий момент на выходном валу - 1000 Нм. Стандартное исполнение валов - коническое, цилиндрическое и в виде части зубчатой муфты - под заказ. Применяется для привода лебедок, кранов, элеваторов (норий), ковнвееров, грануляторов, дробилок, станков, других машин и механизмов в пределах допустимого крутящего момента.

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Технические характеристики

Характеристики двухступенчатого редуктора Ц2У-100 и 1Ц2У-100 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.

Редуктор

Передаточное число

Крутящий момент, Нм

Номинальная радиальная нагрузка на валу, Н

КПД

Объем масла, л

Масса, кг

ПВ=63

ПВ=40

ПВ=25

ПВ=16

Тихоходный

Быстроходный

Чугун

Алюминий

Ц2У-100 /1Ц2У-100

10; 20; 31,5; 40

250

400

500

0,97

1,1

35

22

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора ц2у-100 и 1ц2у100

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке Ц2У-100 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-100 и Ц2У-100 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

Характеристики зацепления зубчатых передач редуктора Ц2У-100 будут отличаться от 1Ц2У-100 при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-100: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.

Типоразмер редуктора

Передаточное число

1 ступень

2 ступень

фактическое

номинальное

B1

z1

z2

m

B2

z3

z4

m

Ц2У-100

8,23

8

20

33

67

1,5

25

19

77

2

10,15

10

16

80

12,96

12,5

13

83

16,21

16

20

80

19

77

20

20

16

80

25,54

25

13

83

31,17

31,5

17

83

39,92

40

14

86

Габаритные размеры и чертежи редуктора 1Ц2У-100 и Ц2У-100

Двухступенчатые редукторы Ц2У-100 и 1Ц2У-100 имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У100.

Габариты редуктора ц2у-100 чертеж

awt

awb

H

H1

h

L

L1

l

l1

l2

l3

A

A1

B

d

100

80

230

112

22

387

325

136

85

136

165

290

109

160

15

Типы и диаметры валов

чертеж валов редуктора ц2у-100
Исполнение Размеры валов редуктора Ц2У-100

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

36

-

18

М12*1,25

6

20,5

Выход 58 - 30 М20*1,5 8 33
Конический Вход 50 36 20 М12*1,25 4 10,6
Выход 80 58 35 М20*1,5 6 18,55

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-100 к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора ц2у-100

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-100 и 1Ц2У-100. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

Ц2У-100

1,1

ТСп-10

-40...0

90 дней

ИРП-150, ИСП-110

-10...+25

ИТП-200, ИТП-300

-15...+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

7604

2

7604

2

7307А

2

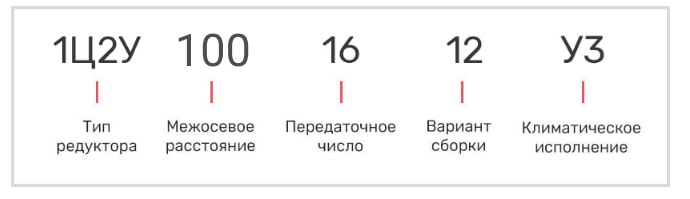

Расшифровка обозначения маркировки

Для правильного оформления заказа косозубого редуктора Ц2У-100 или 1Ц2У-100 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Маркировка Ц2У-100

Купить редуктор Ц2У-100 | 1Ц2У-100 в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-100, 1Ц2-100, Ц2У-100Н (с зацеплением Новикова и цилиндрические валы) с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-100 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число Схема

8

10

12,5

16

20

25 31,5

40

12

1Ц2У-100-8-12

1Ц2У-100-10-12

1Ц2У-100-12,5-12

1Ц2У-100-16-12

1Ц2У-100-20-12

Ц2У-100-25-12 Ц2У-100-31,5-12

1Ц2У-100-40-12

12 схема

11

Ц2У-100-8-11

Ц2У-100-10-11

1Ц2У-100-12,5-12

Ц2У-100-16-11

Ц2У-100-20-11

Ц2У-100-25-11 Ц2У-100-31,5-11

Ц2У-100-40-11

11 схема

22

1Ц2У-100-8-22

1Ц2У-100-10-22

1Ц2У-100-12,5-22

1Ц2У-100-16-22

1Ц2У-100-20-22

Ц2У-100-25-22 Ц2У-100-31,5-22

1Ц2У-100-40-22

22 вариант сборки редуктора 1ц2у-100

21

Ц2У-100-8-21

Ц2У-100-10-21

Ц2У-100-12,5-21

Ц2У-100-16-21

Ц2У-100-20-21

Ц2У-100-25-21 Ц2У-100-31,5-21

Ц2У-100-40-21

21 вариант сборки редуктора ц2у-100

Цена

На цену редуктора 1Ц2У-100 или Ц2У-100 влияет - год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-100 складского хранения с гарантией 12 месяцев - от 6800 грн с НДС, БУ - 4500 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-100 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
