Редуктор 1Ц2У-125 и Ц2У-125
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | Ц2У-125 |
| Тип: | Цилиндрический |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 450×180×272 мм |
| Вес: | 53 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Редуктор Ц2У-125 и 1Ц2У-125 - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 125 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, номинальный крутящий момент на выходном валу - 750 Нм. Стандартное исполнение валов - коническое, цилиндрическое и в виде части зубчатой муфты - под заказ. Применяется для привода лебедок, кранов, элеваторов (норий), ковнвееров, грануляторов, дробилок, станков, других машин и механизмов в пределах допустимого крутящего момента.
Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Технические характеристики
Характеристики двухступенчатого редуктора Ц2У-125 и 1Ц2У-125 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.
|
Редуктор |
Передаточное число |
Крутящий момент, Нм |
Номинальная радиальная нагрузка на валу, Н |
КПД |
Объем масла, л |
Масса, кг |
|||||
|
ПВ=63 |
ПВ=40 |
ПВ=25 |
ПВ=16 |
Тихоходный |
Быстроходный |
Чугун |
Алюминий | ||||
|
Ц2У-125 /1Ц2У-125 |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
500 |
5600 |
750 |
0,97 |
1,45 |
40 |
32 | |||
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке Ц2У-125 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-125 и Ц2У-125 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Характеристики зацепления зубчатых передач
Характеристики зацепления зубчатых передач редуктора Ц2У-125 будут отличаться от 1Ц2У-125 при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-125: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.
|
Типоразмер редуктора |
Передаточное число |
1 ступень |
2 ступень |
|||||||
|
фактическое |
номинальное |
B1 |
z1 |
z2 |
m |
B2 |
z3 |
z4 |
m |
|
|
Ц2У-125 |
8,23 |
8 |
20 |
33 |
67 |
1,5 |
32 |
19 |
77 |
2,5 |
|
10,15 |
10 |
16 |
80 |
|||||||
|
12,96 |
12,5 |
13 |
83 |
|||||||
|
16,21 |
16 |
20 |
80 |
19 |
77 |
|||||
|
20 |
20 |
16 |
80 |
|||||||
|
25,54 |
25 |
13 |
83 |
|||||||
|
31,17 |
31,5 |
17 |
83 |
|||||||
|
39,92 |
40 |
14 |
86 |
|||||||
Габаритные размеры и чертежи редуктора 1Ц2У-125 и Ц2У-125
Двухступенчатые редукторы Ц2У-125 и 1Ц2У-125 имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У125.
|
awt |
awb |
H |
H1 |
h |
L |
L1 |
l |
l1 |
l2 |
l3 |
A |
A1 |
B |
d |
|
125 |
80 |
272 |
132 |
25 |
450 |
375 |
160 |
106 |
145 |
206 |
335 |
125 |
180 |
19 |
Типы и диаметры валов
| Исполнение | Размеры валов редуктора Ц2У-125 | ||||||
|
Вал |
l |
l1 |
d |
d1 |
b |
t |
|
| Цилиндрический |
Вход |
36 |
- |
18,2 |
М12*1,25 |
6 |
20,5 |
| Выход | 82 | - | 40,90 | М30*2,0 | 12 | 43 | |
| Конический | Вход | 50 | 50 | 20 | М12*1,25 | 4 | 10,6 |
| Выход | 110 | 82 | 45 | М30*2,0 | 12 | 23,45 | |
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-125 к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-125 и 1Ц2У-125. Правильный объем смазки и рекомендуемые масла приведены в таблице.
|
Редуктор |
Количество масла, л |
Тип масла |
Температура, °С |
Периодичность обслуживания |
|
Ц2У-125 |
1,45 |
ТСп-10 |
-40...0 |
90 дней |
|
ИРП-150, ИСП-110 |
-10...+25 |
|||
|
ИТП-200, ИТП-300 |
-15...+50 |
Устанавливаемые подшипники
В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.
|
Входной вал |
Количество |
Промежуточный вал |
Количество |
Выходной вал |
Количество |
|
7604 |
2 |
7605А |
2 |
7309А |
2 |

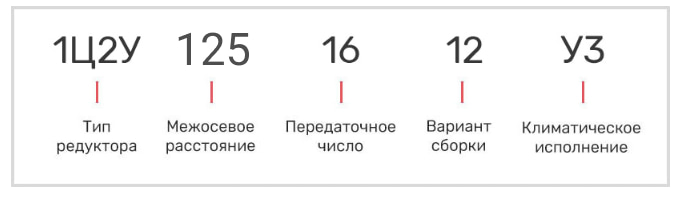

Расшифровка обозначения маркировки
Для правильного оформления заказа косозубого редуктора Ц2У-125 или 1Ц2У-125 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор Ц2У-125 | 1Ц2У-125 в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-125, 1Ц2У-125, Ц2У-125Н (с зацеплением Новикова и цилиндрические валы) с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-125 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
| Вариант сборки | Передаточное число | Схема | |||||||
|
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 |
40 |
||
|
12 |
1Ц2У-125-8-12 |
1Ц2У-125-10-12 |
1Ц2У-125-12,5-12 |
1Ц2У-125-16-12 |
1Ц2У-125-20-12 |
Ц2У-125-25-12 | Ц2У-125-31,5-12 |
1Ц2У-125-40-12 |
|
|
11 |
Ц2У-125-8-11 |
Ц2У-125-10-11 |
1Ц2У-125-12,5-12 |
Ц2У-125-16-11 |
Ц2У-125-20-11 |
Ц2У-125-25-11 | Ц2У-125-31,5-11 |
Ц2У-125-40-11 |
|
|
22 |
1Ц2У-125-8-22 |
1Ц2У-125-10-22 |
1Ц2У-125-12,5-22 |
1Ц2У-125-16-22 |
1Ц2У-125-20-22 |
Ц2У-125-25-22 | Ц2У-125-31,5-22 |
1Ц2У-125-40-22 |
|
|
21 |
Ц2У-125-8-21 |
Ц2У-125-10-21 |
Ц2У-125-12,5-21 |
Ц2У-125-16-21 |
Ц2У-125-20-21 |
Ц2У-125-25-21 | Ц2У-125-31,5-21 |
Ц2У-125-40-21 |
|
Цена
На цену редуктора 1Ц2У-125 или Ц2У-125 влияет - год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-125 складского хранения с гарантией 12 месяцев - от 7900 грн с НДС, БУ - 4500 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-125 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
