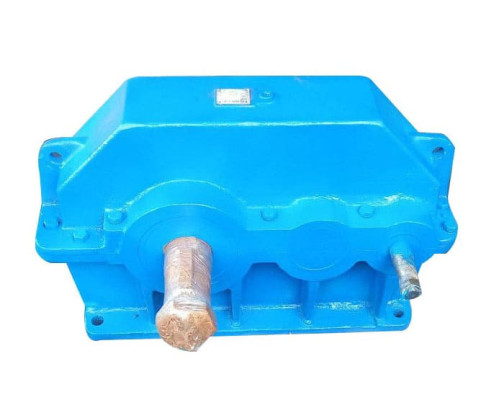

Редуктор 1Ц2У-200 и Ц2У-200

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц2У-200
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):690×250×425 мм
Вес:90 кг
Наличие:В наличии

Цена: от 9000 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор Ц2У-200 и 1Ц2У-200 - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 200 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, номинальный крутящий момент на выходном валу - 2500 Нм. Стандартное исполнение валов - коническое, цилиндрическое и в виде части зубчатой муфты под заказ. Применяется для привода лебедок, кранов, элеваторов (норий), ковнвееров, грануляторов, дробилок, станков, других машин и механизмов в пределах допустимого крутящего момента.

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Технические характеристики

Характеристики двухступенчатого редуктора Ц2У-200 и 1Ц2У-200 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.

Редуктор

Передаточное число

Крутящий момент, Нм

Номинальная радиальная нагрузка на валу, Н

КПД

Объем масла, л

Масса, кг

ПВ=63

ПВ=40

ПВ=25

ПВ=16

Тихоходный

Быстроходный

Чугун

Алюминий

Ц2У-200 /1Ц2У-200

8; 10; 12,5; 16; 20; 25; 31,5; 40

2000

2500

3200

4000

11200

2000

0,97

7

95

55

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора ц2у-200 и 1ц2у200

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке Ц2У-200 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-200 и Ц2У-200 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

Характеристики зацепления зубчатых передач редуктора Ц2У-200 будут отличаться от 1Ц2У-200 при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-200: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.

Типоразмер редуктора

Передаточное число

1 ступень

2 ступень

фактическое

номинальное

B1

z1

z2

m

B2

z3

z4

m

Ц2У-200

8,23

8

32

32

64

2,5

50

19

77

4

10,15

10

16

80

12,96

12,5

13

83

16,21

16

19

77

19

77

20

20

16

80

25,54

25

13

83

31,17

31,5

16

80

39,92

40

13

83

Габаритные размеры и чертежи редуктора 1Ц2У-200 и Ц2У-200

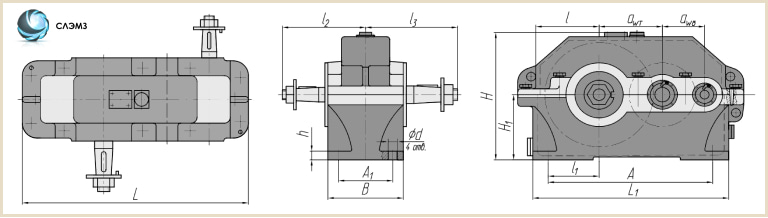

Двухступенчатые редукторы Ц2У-200 и 1Ц2У-200 имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У 200.

Габариты редуктора ц2у-200 чертеж

awt

awb

H

H1

h

L

L1

l

l1

l2

l3

A

A1

B

d

200

125

425

212

36

690

580

243

165

212

280

515

615

250

24

Типы и диаметры валов

вал редуктора 1ц2у-200 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
5 40 25 192 10 19 50 80 100
чертеж валов редуктора ц2у-200
Исполнение Размеры валов цилиндрического редуктора Ц2У-200

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

58

-

25

М20*1,5

8

28

Выход 105 65 М48*3,0 18 69
Конический Вход 80 58 30 М20*1,5 5 15,55
Выход 140 105 70 М48*3,0 18 36,38

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-200 к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора ц2у-200

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-200 и 1Ц2У-200. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

Ц2У-200

7

ТСп-10

40…0

90 дней

ИРП-150, ИСП-110

10…+25

ИТП-200, ИТП-300

15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

7606

2

7609

2

7314А

2

Расшифровка обозначения маркировки

Для правильного оформления заказа косозубого редуктора Ц2У-200 или 1Ц2У-200 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Маркировка обозначение Ц2У-200

Купить редуктор Ц2У-200 | 1Ц2У-200 в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-200, 1Ц2У-200, Ц2У-200Н (с зацеплением Новикова и цилиндрические валы) с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-200 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число Схема

8

10

12,5

16

20

25 31,5

40

12

1Ц2У-200-8-12

1Ц2У-200-10-12

1Ц2У-200-12,5-12

1Ц2У-200-16-12

1Ц2У-200-20-12

Ц2У-200-25-12 Ц2У-200-31,5-12

1Ц2У-200-40-12

12 схема

11

Ц2У-200-8-11

Ц2У-200-10-11

1Ц2У-200-12,5-12

Ц2У-200-16-11

Ц2У-200-20-11

Ц2У-200-25-11 Ц2У-200-31,5-11

Ц2У-200-40-11

11 схема

22

1Ц2У-200-8-22

1Ц2У-200-10-22

1Ц2У-200-12,5-22

1Ц2У-200-16-22

1Ц2У-200-20-22

Ц2У-200-25-22 Ц2У-200-31,5-22

1Ц2У-200-40-22

22 вариант сборки редуктора 1ц2у-200

21

Ц2У-200-8-21

Ц2У-200-10-21

Ц2У-200-12,5-21

Ц2У-200-16-21

Ц2У-200-20-21

Ц2У-200-25-21 Ц2У-200-31,5-21

Ц2У-200-40-21

21 вариант сборки редуктора ц2у-200

Цена

На цену редуктора 1Ц2У-200 или Ц2У-200 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-200 складского хранения с гарантией 12 месяцев - от 14500 грн с НДС, БУ - 8000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-200 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
