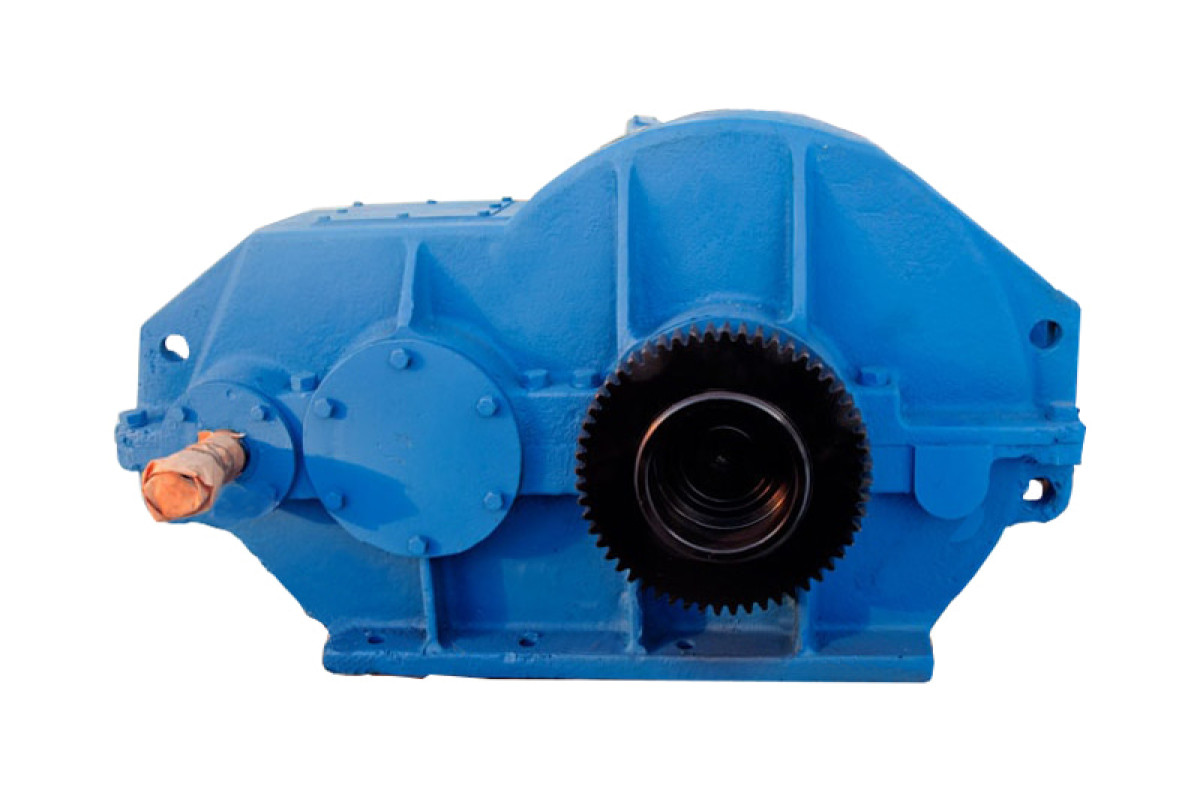

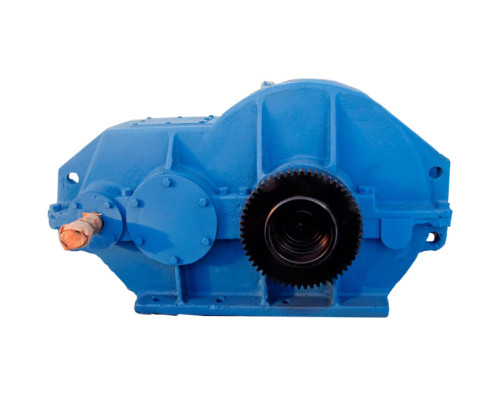

Редуктор Ц2У-315К и Ц2У-400К
Редуктор Ц2У-315К и Ц2У-400К - это цилиндрические крановые картерные двухступенчатые редукторы. Производятся с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50. Стандартное исполнение валов - цилиндрическое и в виде части зубчатой муфты. Редукторы с уменьшенной высотой оси выходного вала и выступающим картером. Применяются для привода грузоподъемных кранов, других машин и механизмов в пределах допустимого крутящего момента.
Технические характеристики
Характеристики двухступенчатого редуктора Ц2У-315К и Ц2У-400К взяты из технического паспорта производителя. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.
Редуктор | Передаточное число | Крутящий момент, Нм | Номинальная радиальная нагрузка на тихоходном валу, Н | КПД | Масса, кг | ||||
ПВ=15 | ПВ=25 | ПВ=40 | Цилиндрический | В виде зубчатой муфты | |||||
Ц2У-315К | 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 | 8600-11200 | 7600-9200 | 7600-9200 | 22400 | 26800 | 0,98 | 460 | |
Ц2У-400К | 15900-18300 | 14600-17700 | 14600-17500 | 31500 | 37800 | 870 |
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке Ц2У-315К - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных Ц2У-315К и Ц2У-400К по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

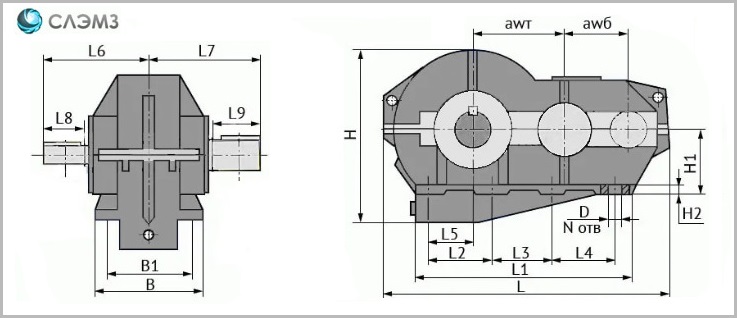

Габаритные размеры и чертежи редукторов Ц2У-315К и Ц2У-400К
Картерные редукторы Ц2У-400К и Ц2У-315К имеют идентичные габаритно-присоединительные размеры. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования.
Редуктор |
awt |
awb |
H |
H1 |
Н2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
В |
B1 |
D |
Ц2У-315К |
315 |
200 |
633 |
300 |
35 |
1030 |
620 |
240 |
240 |
- |
95 |
300 |
420 |
110 |
210 |
340 |
290 |
26 |
Ц2У-400К |
400 |
250 |
800 |
320 |
35 |
1270 |
830 |
215 |
215 |
215 |
155 |
380 |
500 |
140 |
250 |
420 |
360 |
26 |
Типы и диаметры валов

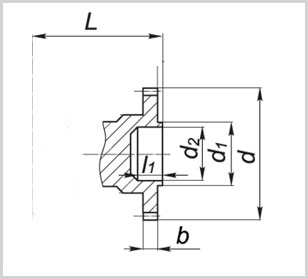

Цилиндрический вал редукторов Ц2У-315К и Ц2У-400К используют для присоединения к механизму с помощью муфт типа МЗ, МУВД и тд. Вал в виде зубчатой муфты - соединение механизма с помощью муфты, увеличивает допустимые радиальные нагрузки.Размеры указаны в таблице, чертеже.
Редуктор |
|||||
Вал |
l |
b |
d |
t |
|
Ц2У-315К |
Входной |
110 |
14 |
50 |
53,5 |
Выходной | 210 | 28 | 110 | 116 | |
Ц2У-400К |
Входной |
140 |
18 |
60 |
64 |
Выходной | 250 | 36 | 140 | 148 |
Картерный редуктор | Зацепление | L | I1 | d | d1 | d2 | ||
m | z | b | ||||||
Ц2У-315К | 4 | 56 | 35 | 237,5 | 50 | 232 | 162 | 120 |
Ц2У-400К | 6 | 56 | 40 | 335 | 68 | 348 | 200 | 170f8 |
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического картерного редуктора Ц2У-315К либо Ц2У-400К к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-315К и Ц2У-400К. В редукторе предусмотрена картерная непроточная система смазки. В корпус редукторов необходимо заливать масло марок: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78. Так же есть аналоги зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150, другие, имеющие кинематическую вязкость в пределах 35-150 мм2 /с при температуре 50°С.

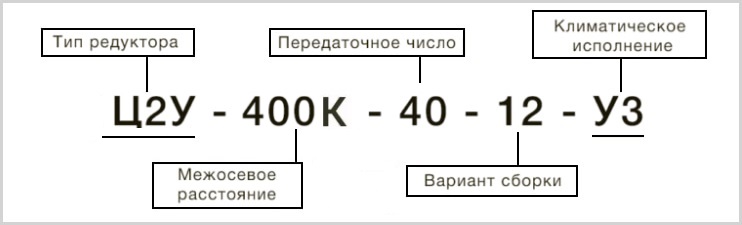

Расшифровка обозначения маркировки
Для правильного оформления заказа картерного редуктора Ц2У-315К или Ц2У-400К приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор Ц2У-400К | Ц2У-315К в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-315К, Ц2У-400К с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок картерного редуктора Ц2У-315К и Ц2У-400К являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
Цена
На цену редуктора Ц2У-315К или Ц2У-400К влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-315К складского хранения с гарантией 12 месяцев - от 50000 грн с НДС, БУ - 25000 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-315К, Ц2У-400К до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
