Редуктор Ц2У-315Н и 1Ц2У-315Н
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | Ц2У-315Н |
| Тип: | Цилиндрический |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 1040×395×685 мм |
| Вес: | 520 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Редуктор Ц2У-315Н и 1Ц2У-315Н - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 315 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 номинальный крутящий момент на выходном валу - 11200 Нм. Стандартное исполнение валов - цилиндрическое и в виде части зубчатой муфты. Применяется для элеваторов, грузоподъемных кранов, конвееров, дробилок, других машин и механизмов в пределах допустимого крутящего момента. Преимущество зацепления Новикова - высокая нагрузочная способность по контактным напряжениям, низкий уровень шума.
Технические характеристики
Характеристики двухступенчатого редуктора Ц2У-315 и 1Ц2У-315 с зацеплением Новикова взяты из технического паспорта производителя, соответствуют ГОСТ 20373-74. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.
|
Редуктор |
Передаточное число |
Крутящий момент, Нм |
Номинальная радиальная нагрузка на тихоходном валу, Н |
КПД |
Объем масла, л |
Масса, кг |
|||||
|
ПВ=15 |
ПВ=25 |
ПВ=40 |
ПВ=100 |
||||||||
|
Ц2У-315Н/1Ц2У-315Н |
8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 |
11200 |
9200 |
9200 |
8600 |
22400 |
0,97 |
40 |
520 |
||
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.
Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Крутящий момент на выходном валу
| Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при передаточном числом, Нм | ||||||||
| 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | ||
| 750 | ПВ=15% | 9700 | 10100 | 10400 | 9900 | 10100 | 10500 | 9800 | 8700 | 10000 |
| ПВ=25% | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
| ПВ=40% | 9100 | 9200 | 9200 | 9100 | 8600 | 8600 | 8600 | 8600 | 7600 | |
| ПВ=100% | 8100 | 8200 | 8600 | 8200 | 8200 | 8300 | 8400 | 7900 | 7600 | |
| 1000 | ПВ=15% | 9200 | 9600 | 10300 | 9800 | 9600 | 10000 | 9800 | 8700 | 9600 |
| ПВ=25% | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
| ПВ=40% | 8900 | 9100 | 9200 | 8800 | 8600 | 8600 | 8600 | 8600 | 7600 | |
| ПВ=100% | 8000 | 8100 | 8300 | 8200 | 7900 | 8100 | 8300 | 7800 | 7600 | |
| 1500 | ПВ=15% | 9100 | 9200 | 9300 | 9600 | 9000 | 9300 | 9700 | 8600 | 8900 |
| ПВ=25% | 8900 | 9100 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
| ПВ=40% | 8600 | 8800 | 8800 | 8500 | 8600 | 8600 | 8600 | 8400 | 7600 | |
| ПВ=100% | 8000 | 8000 | 8100 | 8100 | 7700 | 7800 | 7900 | 7600 | 7500 | |
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке Ц2У-315 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-315Н и Ц2У-315Н по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Характеристики зацепления зубчатых передач
Характеристики зацепления зубчатых передач редуктора Ц2У-315Н будут отличаться от 1Ц2У-315Н при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-315Н: модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.
|
Типоразмер редуктора |
Передаточное число |
1 ступень |
2 ступень |
|||||||
|
фактическое |
номинальное |
Awб |
z1 |
z2 |
m |
Awт |
z3 |
z4 |
m |
|
|
Ц2У-315Н |
8,1 |
8 |
200 |
32 |
64 |
4 |
315 |
19 |
77 |
6,3 |
|
10,4 |
10 |
27 | 69 |
19 |
77 |
|||||
|
12,8 |
12,5 |
23 | 73 |
19 |
77 |
|||||
|
16,4 |
16 |
19 |
77 |
19 |
77 |
|||||
|
20,3 |
20 |
19 | 77 |
16 |
80 |
|||||
|
25 |
25 |
16 | 80 |
16 |
80 |
|||||
|
31,9 |
31,5 |
13 |
83 |
16 | 80 | |||||
|
38,86 |
40 |
11 | 85 |
16 |
80 |
|||||
|
49,3 |
50 |
11 | 85 | 13 | 83 | |||||
Габаритные размеры и чертежи редуктора 1Ц2У-315Н и Ц2У-315Н
Двухступенчатые редукторы Ц2У-315Н и 1Ц2У-315Н имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У-315Н.
|
awt |
awb |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
I4 |
L5 |
L6 |
В |
B2 |
В3 |
d |
|
315 |
200 |
685 |
335 |
35 |
1040 |
740 |
370 |
215 |
365 |
300 |
420 |
395 |
260 |
340 |
28 |
Типы и диаметры валов
Цилиндрический вал редукторов Ц2У-315Н и 1Ц2У-315Н используют для присоединения к механизму с помощью муфт типа МЗ, МУВД и тд. Вал редуктора Ц2У-315Н и 1Ц2У-315Н используют для присоединения приборов управления. Размеры указаны в таблице, чертеже.
|
Исполнение |
Размеры валов цилиндрического редуктора Ц2У-315 |
||||||
|
Вал |
l |
b |
d |
t |
|||
|
Цилиндрический |
Вход |
110 |
14 |
50 |
53,5 |
||
|
Выход |
210 |
28 |
110 |
116 |
|||
.jpg)
| Зацепление | L | l | I1 | d | d1 | d2 | d3 | ||
| m | z | b | |||||||
| 6 | 40 | 30 | 275 | 10 | 19 | 252 | 130 | 110f8 | 140 |
Вал в виде зубчатой муфты - соединение механизма с помощью муфты, увеличивает допустимые радиальные нагрузки.
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-315 с зацеплением Новикова к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-315Н и 1Ц2У-315Н. Правильный объем смазки и рекомендуемые масла приведены в таблице.
|
Редуктор |
Количество масла, л |
Тип масла |
Температура, °С |
Периодичность обслуживания |
|
Ц2У-315Н |
40 |
ТСп-10 |
-40…0 |
90 дней |
|
ИРП-150, ИСП-110 |
-10…+25 |
|||
|
ИТП-200, ИТП-300 |
-15…+50 |
Устанавливаемые подшипники
В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.
|
Входной вал |
Количество |
Промежуточный вал |
Количество |
Выходной вал |
Количество |
|
7610 |
2 |
7616 |
2 |
7522Н |
2 |

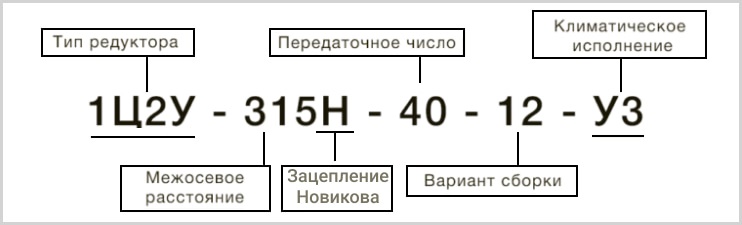

Расшифровка обозначения маркировки
Для правильного оформления заказа косозубого редуктора Ц2У-315Н или 1Ц2У-315Н приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор Ц2У-315Н | 1Ц2У-315Н в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-315Н, 1Ц2У-315 с зацеплением Новикова с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-315 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
| Вариант сборки | Передаточное число | Схема | |||||||
|
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 |
40 |
||
|
12 |
1Ц2У-315Н-8-12 |
1Ц2У-315Н-10-12 |
1Ц2У-315Н-12,5-12 |
1Ц2У-315Н-16-12 |
1Ц2У-315Н-20-12 |
Ц2У-315Н-25-12 | Ц2У-315Н-31,5-12 |
1Ц2У-315Н-40-12 |
|
|
11 |
Ц2У-315Н-8-11 |
Ц2У-315Н-10-11 |
1Ц2У-315Н-12,5-12 |
Ц2У-315Н-16-11 |
Ц2У-315Н-20-11 |
Ц2У-315Н-25-11 | Ц2У-315Н-31,5-11 |
Ц2У-315Н-40-11 |
|
|
22 |
1Ц2У-315Н-8-22 |
1Ц2У-315Н-10-22 |
1Ц2У-315Н-12,5-22 |
1Ц2У-315Н-16-22 |
1Ц2У-315Н-20-22 |
Ц2У-315Н-25-22 | Ц2У-315Н-31,5-22 |
1Ц2У-315Н-40-22 |
|
|
21 |
Ц2У-315Н-8-21 |
Ц2У-315Н-10-21 |
Ц2У-315Н-12,5-21 |
Ц2У-315Н-16-21 |
Ц2У-315Н-20-21 |
Ц2У-315Н-25-21 | Ц2У-315Н-31,5-21 |
Ц2У-315Н-40-21 |
|
Цена
На цену редуктора 1Ц2У-315Н или Ц2У-315Н влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-315 складского хранения с гарантией 12 месяцев - от 35000 грн с НДС, БУ - 18000 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-315Н до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
