Редуктор Ц2У-355Н и 1Ц2У-355Н

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц2У-355Н
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1170×435×740 мм
Вес:700 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 24000 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор Ц2У-355Н и 1Ц2У-355Н - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 355 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 номинальный крутящий момент на выходном валу - 14000 Нм. Стандартное исполнение валов - цилиндрическое и в виде части зубчатой муфты. Применяется для элеваторов, грузоподъемных кранов, конвееров, дробилок, других машин и механизмов в пределах допустимого крутящего момента. Преимущество зацепления Новикова - высокая нагрузочная способность по контактным напряжениям, низкий уровень шума.

Технические характеристики

Характеристики двухступенчатого редуктора Ц2У-355 и 1Ц2У-355 с зацеплением Новикова взяты из технического паспорта производителя, соответствуют ГОСТ 20373-74. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.

Редуктор

Передаточное число

Крутящий момент, Нм

Номинальная радиальная нагрузка на тихоходном валу, Н

КПД

Объем масла, л

Масса, кг

ПВ=15

ПВ=25

ПВ=40

ПВ=100

Ц2У-355Н/1Ц2У-355Н

8; 10; 12,5; 16; 20; 25; 31,5; 40, 50

14300

12600

12600

11900

40000

0,97

60

700

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора ц2у-355 и 1ц2у355

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Крутящий момент на выходном валу

Частота вращения входного вала, об/мин Режим работы Номинальный крутящий момент при передаточном числом, Нм
8 10 12,5 16 20 25 31,5 40 50
750 ПВ=15% 13200 13700 14000 13400 12500 14300 13500 12000 13700
ПВ=25% 12600 12600 12600 12600 12300 11700 11700 11700 10400
ПВ=40% 12500 12600 12600 12500 11700 11700 11700 11700 10400
ПВ=100% 11300 11400 11600 11400 10400 11600 11700 10900 10400
1000 ПВ=15% 12500 13100 13600 13300 12300 13600 13500 12000 13100
ПВ=25% 12500 12600 12600 12600 11900 11700 11700 11700 10400
ПВ=40% 12200 12600 12600 12600 11500 11700 11700 11700 10400
ПВ=100% 11200 11300 11400 11200 10200 11300 11500 11800 10400
1500 ПВ=15% 12300 12400 12600 12900 12100 12700 13200 11800 12200
ПВ=25% 12300 12400 12500 12600 11300 11700 11700 11700 10400
ПВ=40% 11900 12100 12100 11700 11100 11700 11700 11700 10400
ПВ=100% 11100 11200 11200 11200 9800 10900 11100 10500 10400

Совет эксперта СЛЭМЗ

Фото консультанта по редукторам СЛЭМЗ

Ключевые проблемы при покупке Ц2У-355 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-355Н и Ц2У-355Н по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

Характеристики зацепления зубчатых передач редуктора Ц2У-355Н будут отличаться от 1Ц2У-355Н при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-355Н: модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.

Типоразмер редуктора

Передаточное число

1 ступень

2 ступень

фактическое

номинальное

Awб

z1

z2

m

Awт

z3

z4

m

Ц2У-355Н

8,1

8

225

32

64

4,5

315

19

77

7,1

10,4

10

27 69

19

77

12,8

12,5

23 73

19

77

16,4

16

19

77

19

77

20,3

20

16 80

19

77

25

25

16 80

16

80

31,9

31,5

13

83

16 80

38,86

40

11 85

16

80

49,3

50

11 85 13 83

Габаритные размеры и чертежи редуктора 1Ц2У-355Н и Ц2У-355Н

Двухступенчатые редукторы Ц2У-355Н и 1Ц2У-355Н имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У-355Н.

Габариты редуктора 1ц2у-355Н чертеж

awt

awb

H

H1

h

L

L1

L2

L3

I4

L5

L6

В

B2

В3

d

355

225

740

375

35

1170

850

425

250

405

320

440

435

370

280

28

Типы и диаметры валов

Цилиндрический вал редукторов Ц2У-355Н и 1Ц2У-355Н используют для присоединения к механизму с помощью муфт типа МЗ, МУВД и тд. Вал редуктора Ц2У-355Н и 1Ц2У-355Н используют для присоединения приборов управления. Размеры указаны в таблице, чертеже.

Вал цилиндр редуктора с зацеплением новикова ц2у 355н 1ц2у 355н

Исполнение

Размеры валов цилиндрического редуктора Ц2У-355Н

Вал

l

b

d

t

Цилиндрический

Вход

110

16

55

59

Выход

210

32

125

132

вал редуктора 1ц2у-355 в виде зубчатой муфты

Зацепление L I1 d d1 d2 d3
m z b
7 40 35 310 65 294 130 110f8 140

Вал в виде зубчатой муфты - соединение механизма с помощью муфты, увеличивает допустимые радиальные нагрузки.

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-355 с зацеплением Новикова к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора ц2у-355 Новикова

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-355Н и 1Ц2У-355Н. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

Ц2У-355Н

60

ТСп-10

-40…0

90 дней

ИРП-150, ИСП-110

-10…+25

ИТП-200, ИТП-300

-15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

7611А

2

7618А

2

7562А

2

Расшифровка обозначения маркировки

Для правильного оформления заказа косозубого редуктора Ц2У-355Н или 1Ц2У-355Н приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

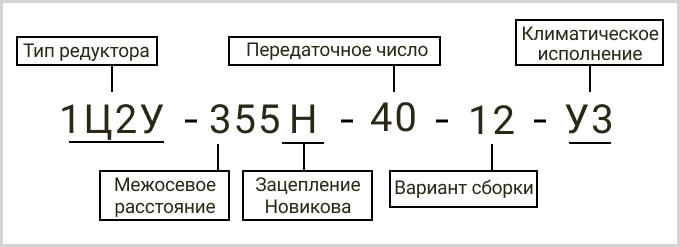

Расшифровка маркировки 1ц2у-355 и Ц2У-355

Купить редуктор Ц2У-355Н | 1Ц2У-355Н в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-355Н, 1Ц2У-355 с зацеплением Новикова с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-355 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число Схема

8

10

12,5

16

20

25 31,5

40

12

1Ц2У-355Н-8-12

1Ц2У-355Н-10-12

1Ц2У-355Н-12,5-12

1Ц2У-355Н-16-12

1Ц2У-355Н-20-12

Ц2У-355Н-25-12 Ц2У-355Н-31,5-12

1Ц2У-355Н-40-12

12 схема

11

Ц2У-355Н-8-11

Ц2У-355Н-10-11

1Ц2У-355Н-12,5-12

Ц2У-355Н-16-11

Ц2У-355Н-20-11

Ц2У-355Н-25-11 Ц2У-355Н-31,5-11

Ц2У-355Н-40-11

11 схема

22

1Ц2У-355Н-8-22

1Ц2У-355Н-10-22

1Ц2У-355Н-12,5-22

1Ц2У-355Н-16-22

1Ц2У-355Н-20-22

Ц2У-355Н-25-22 Ц2У-355Н-31,5-22

1Ц2У-355Н-40-22

22 вариант сборки редуктора 1ц2у-355Н

21

Ц2У-355Н-8-21

Ц2У-355Н-10-21

Ц2У-355Н-12,5-21

Ц2У-355Н-16-21

Ц2У-355Н-20-21

Ц2У-355Н-25-21 Ц2У-355Н-31,5-21

Ц2У-355Н-40-21

21 вариант сборки редуктора ц2у-355 с зацеплением новикова

Цена

На цену редуктора 1Ц2У-355Н или Ц2У-355Н влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-355 складского хранения с гарантией 12 месяцев - от 45000 грн с НДС, БУ - 24000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-355Н до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
