Редуктор Ц2У-400Н и 1Ц2У-400Н

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц2У-400Н
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1300×475×835 мм
Вес:930 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 25000 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор Ц2У-400Н и 1Ц2У-400Н - это цилиндрический горизонтальный двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 400 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 номинальный крутящий момент на выходном валу - 16300 Нм. Стандартное исполнение валов - цилиндрическое и в виде части зубчатой муфты. Применяется для элеваторов, грузоподъемных кранов, конвееров, дробилок, других машин и механизмов в пределах допустимого крутящего момента. Преимущество зацепления Новикова - высокая нагрузочная способность по контактным напряжениям, низкий уровень шума.

Технические характеристики

Характеристики двухступенчатого редуктора Ц2У-400 и 1Ц2У-400 с зацеплением Новикова взяты из технического паспорта производителя, соответствуют ГОСТ 20373-74. В таблице технических параметров указаны: ряд передаточных чисел, крутящий момент при разных режимах работы, номинальная нагрузка, вес.

Редуктор

Передаточное число

Крутящий момент, Нм

Номинальная радиальная нагрузка на тихоходном валу, Н

КПД

Объем масла, л

Масса, кг

ПВ=15

ПВ=25

ПВ=40

ПВ=100

Ц2У-400Н/1Ц2У-400Н

8; 10; 12,5; 16; 20; 25; 31,5; 40, 50

20000

17700

17700

16400

31500

0,97

90

930

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора ц2у-400 и 1ц2у400

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Крутящий момент на выходном валу

Частота вращения входного вала, об/мин Режим работы Номинальный крутящий момент при передаточном числом, Нм
8 10 12,5 16 20 25 31,5 40 50
750 ПВ=15% 18500 19300 19100 18200 19300 20000 18300 16200 19100
ПВ=25% 17700 17700 17700 17700 16400 16400 16400 16200 14600
ПВ=40% 17400 17700 17700 17400 16400 16400 16400 16200 14600
ПВ=100% 16100 16300 16300 15700 16400 16400 16400 15100 14600
1000 ПВ=15% 17500 18300 18700 18000 18400 19100 18200 16200 18200
ПВ=25% 17500 17700 17700 17700 16400 16400 16400 16200 14600
ПВ=40% 17700 17500 17400 16800 16400 16400 16400 16200 14600
ПВ=100% 16100 16300 16100 15600 16400 16400 16100 15000 14600
1500 ПВ=15% - - 17700 17500 17200 17800 17900 15900 17000
ПВ=25% 17500 17500 16400 16400 16400 15900 14600
ПВ=40% 16800 16300 16400 16400 16400 15900 14600
ПВ=100% 16100 15500 15600 15900 15600 14600 14600

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке Ц2У-400 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных 1Ц2У-400Н и Ц2У-400Н по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

Характеристики зацепления зубчатых передач редуктора Ц2У-400Н будут отличаться от 1Ц2У-400Н при одинаковых передаточных числах. В таблице указаны параметры редуктора Ц2У-400Н: модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=16°15'37”.

Типоразмер редуктора

Передаточное число

1 ступень

2 ступень

фактическое

номинальное

Awб

z1

z2

m

Awт

z3

z4

m

Ц2У-400Н

8,1

8

250

32

64

5

315

19

77

8

10,4

10

27 69

19

77

12,8

12,5

23 73

19

77

16,4

16

19

77

19

77

20,3

20

19 77

16

80

25

25

16 80

16

80

31,9

31,5

13

83

16 80

38,86

40

11 85

16

80

49,3

50

11 85 13 83

Габаритные размеры и чертежи редуктора 1Ц2У-400Н и Ц2У-400Н

Двухступенчатые редукторы Ц2У-400Н и 1Ц2У-400Н имеют идентичные габаритно-присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора Ц2У-400Н.

Габариты редуктора 1ц2у-400Н чертеж

awt

awb

H

H1

h

L

L1

L2

L3

I4

L5

L6

В

B2

В3

d

400

250

835

425

42

1300

950

475

280

455

380

500

475

420

330

35

Типы и диаметры валов

Цилиндрический вал редукторов Ц2У-400Н и 1Ц2У-400Н используют для присоединения к механизму с помощью муфт типа МЗ, МУВД и тд. Вал редуктора Ц2У-400Н и 1Ц2У-400Н используют для присоединения приборов управления. Размеры указаны в таблице, чертеже.

Вал цилиндр редуктора с зацеплением новикова ц2у 400н 1ц2у 400н

Исполнение

Размеры валов цилиндрического редуктора Ц2У-400

Вал

l

b

d

t

Цилиндрический

Вход

140

18

60

64

Выход

250

36

140

148

вал редуктора 1ц2у-400 в виде зубчатой муфты

Зацепление L I1 d d1 d2 d3
m z b
8 40 40 335 65 336 180 150f8 215

Вал в виде зубчатой муфты - соединение механизма с помощью муфты, увеличивает допустимые радиальные нагрузки.

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора Ц2У-400 с зацеплением Новикова к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора ц2у-400 Новикова

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов Ц2У-400Н и 1Ц2У-400Н. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

Ц2У-400Н

40

ТСп-10

-40…0

90 дней

ИРП-150, ИСП-110

-10…+25

ИТП-200, ИТП-300

-15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

7612

2

7620А

2

7528

2

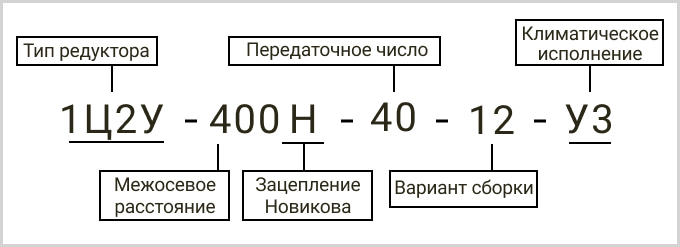

Расшифровка обозначения маркировки

Для правильного оформления заказа косозубого редуктора Ц2У-400Н или 1Ц2У-400Н приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Расшифровка маркировки 1ц2у-400 и Ц2У-400

Купить редуктор Ц2У-400Н | 1Ц2У-400Н в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор Ц2У-400Н, 1Ц2У-400 с зацеплением Новикова с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора 1Ц2У-400 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число Схема

8

10

12,5

16

20

25 31,5

40

12

1Ц2У-400Н-8-12

1Ц2У-400Н-10-12

1Ц2У-400Н-12,5-12

1Ц2У-400Н-16-12

1Ц2У-400Н-20-12

Ц2У-400Н-25-12 Ц2У-400Н-31,5-12

1Ц2У-400Н-40-12

12 схема

11

Ц2У-400Н-8-11

Ц2У-400Н-10-11

1Ц2У-400Н-12,5-12

Ц2У-400Н-16-11

Ц2У-400Н-20-11

Ц2У-400Н-25-11 Ц2У-400Н-31,5-11

Ц2У-400Н-40-11

11 схема

22

1Ц2У-400Н-8-22

1Ц2У-400Н-10-22

1Ц2У-400Н-12,5-22

1Ц2У-400Н-16-22

1Ц2У-400Н-20-22

Ц2У-400Н-25-22 Ц2У-400Н-31,5-22

1Ц2У-400Н-40-22

22 вариант сборки редуктора 1ц2у-400Н

21

Ц2У-400Н-8-21

Ц2У-400Н-10-21

Ц2У-400Н-12,5-21

Ц2У-400Н-16-21

Ц2У-400Н-20-21

Ц2У-400Н-25-21 Ц2У-400Н-31,5-21

Ц2У-400Н-40-21

21 вариант сборки редуктора ц2у-400 с зацеплением новикова

Цена

На цену редуктора 1Ц2У-400Н или Ц2У-400Н влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора Ц2У-400 складского хранения с гарантией 12 месяцев - от 50000 грн с НДС, БУ - 25000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора Ц2У-400Н до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
