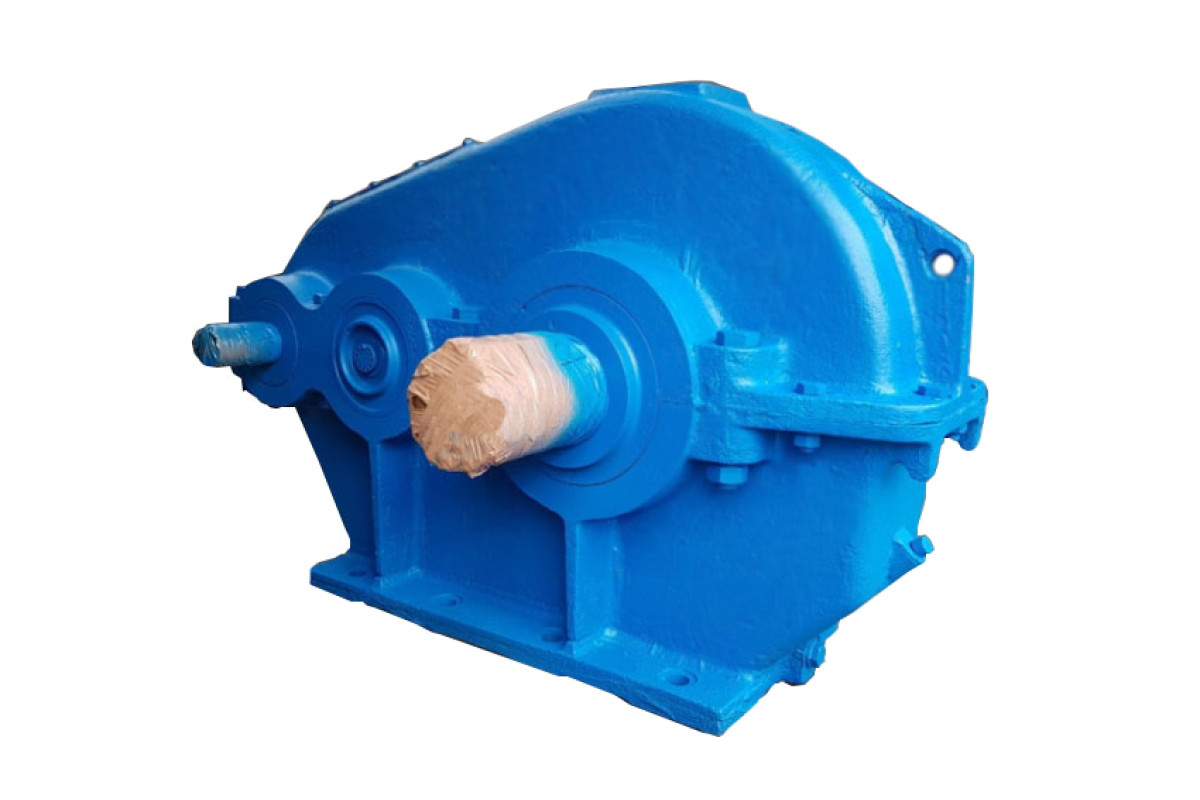

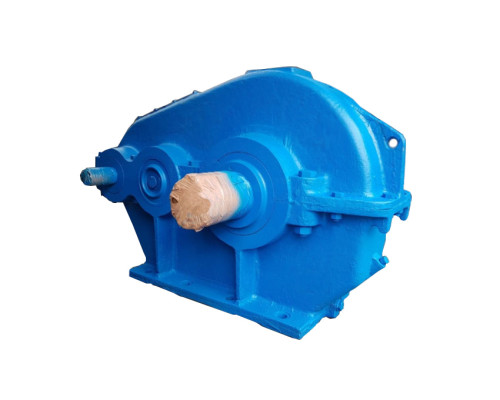

Редуктор ЦДНД-315

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:ЦДНД-315
Тип:Цилиндрический
Расположение:Харьков, Украина
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 45000 грн.

Точные цены и помощь у консультанта



0 отзывов

Цилиндрический ЦДНД-315 – это зубчатый двухступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах.Используется в приводах скребковых конвейеров ковшовых элеваторов пластинчатых питателей эксплуатируемых на обогатительных фабриках.

Редукторы должны применяться в закрытых помещениях,исключающих попадание на них атмосферных осадков для климатических исполнений У1, У2, УЗ, У2Л4, Tl, T2. ТЗ - ГОСТ 15150-69.

Далее в обзоре - информация с общими характеристиками ЦДНД-315, советы экспертов СЛЭМЗ по подбору и покупке.

Технические характеристики

Наименование технических характеристик

Типоразмер редуктора

ЦДНД-315-12,5 ЦДНД-315-20 ЦДНД-315-31,5 ЦДНД-315-40

Передаточные числа

12,5 20 31,5 40
Допускаемая радиальная консольная нагрузка, Н 30000

Номинальный крутящий момент, Н.м

7000

КПД

0,97

Количество масла, л 30

Масса

450

Режим работы Повторно-кратковременный S3

Эксплуатационные характеристики

Редуктор ЦДНД-315 обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Помощь в покупке редукторов ЦДНД-315

На базе Слобожанского завода Вы всегда сможете не только купить надежный ЦДНД-315 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке ЦДНД-315 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных ЦДНД-315 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине ЦДНД-315 это редукторы БУ, с ценами от 25000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 35000 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора ЦДНД-315 украинского или российского производств от 47000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор ЦДНД-315.

Чертеж и габариты ЦДНД-315

Чертеж и диаметр тихоходного и быстроходного вала редуктора цднд-315

Размеры редуктора

L/B/H

aw

aw2

L1

l

l1

l2

l3

А

А1

B B1 H1 d
ЦДНД-315

557/206/345

160

100

475

200

135

170

224

425

140

206 295 170 24

Типы и диаметры валов

коническое и цилиндрическое исполнение редуктора ц2у-100. входной и выходной. быстроходный, тихоходный вал
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

42

-

22

-

6

24.5

Выход 105 50 14 53,5

Редукторы ЦДНД-315 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для ЦДНД-315 изготавливаемое под заказ.

Модельный ряд и передаточные числа

Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.

Вариант сборки Передаточное число Схема

12,5

20

31,5

40

12

ЦДНД-315-12,5-12

ЦДНД-315-20-12

ЦДНД-315-31,5-12

ЦДНД-315-40-12

12 схема

11

ЦДНД-315-12,5-12

ЦДНД-315-20-11

ЦДНД-315-31,5-11

ЦДНД-315-40-11

11 схема

22

ЦДНД-315-12,5-22

ЦДНД-315-20-22

ЦДНД-315-31,5-22

ЦДНД-315-40-22

22 вариант сборки редуктора цднд-315

21

ЦДНД-315-12,5-21

ЦДНД-315-20-21

ЦДНД-315-31,5-21

ЦДНД-315-40-21

21 вариант сборки редуктора цднд-315

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки цднд-315

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы ЦДНД-315 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.

Этапы заказа и доставки по Украине
