Редуктор ЦТНД

Редуктор ЦТНД – это трехступенчатый общепромышленный цилиндрический редуктор. Служит для увеличения крутящего момента и уменьшения частоты вращения различных машин, устройств и механизмов. Согласно паспортным данным, устройство обеспечивает крутящий момент от 8300 – 28500 Нм, в диапазоне передаточных чисел от 63 – 160. Предназначен для среднего и тяжелого машиностроения.

В качестве зубчатой передачи выступает круговинтовое зацепление Новикова. Сфера применения: угледобывающая промышленность, транспортеры, оборудование для элеваторов.

Технические характеристики с паспорта

Данный раздел включает общие характеристики редуктора ЦТНД. Приведенная информация необходима при заказе, покупке, ремонте, эксплуатации, изготовлении запчастей. Ниже в таблице приведены значения: типоразмер, передаточные числа, радиальная нагрузка и номинальный крутящий момент на выходном валу.

Технические характеристики редуктора ЦТНД

Тип

ЦТНД-315

ЦТНД-400

ЦТНД-500

Передаточные числа

63; 80; 100; 125; 160

Допускаемая радиальная нагрузка, на тихоходном валу, Н

24000

32600

422000

Номинальный крутящий момент на выходном валу, Нм

83000

17000

28500

КПД, %

96

Масса, кг

485

911

1448

Сборный чертеж

Конструкция двухступенчатого кранового редуктора ЦТНД с пронумерованными запчастями.  Пригодится для самостоятельного разбора, заказа детали. ООО СЛЭМЗ изготавливает детали по чертежам заказчика, проводит ремонт устройств типа ЦТНД. Стоимость ремонта зависит от степени износа и повреждений.

  1. Вал-шестерня
  2. Регулировочная крышка
  3. Подшипник
  4. Глухая крышка
  5. Болт
  6. Регулировочный винт
  7. Отжимной болт
  8. Дистанционное кольцо
  9. Штифт
  10. Тихоходный вал
  11. Зубчатое колесо
  12. Корпус

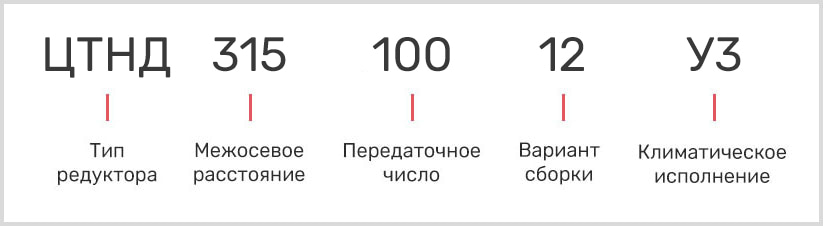

Расшифровка обозначения – маркировка

Пример обозначения и расшифровка трехступенчатого редуктора ЦТНД

расшифровка маркировки цилиндрического редуктора цтнд

Советы при покупке

Ключевые проблемы при покупке ЦТНД – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных редукторов ЦТНД по оптимальной цене:

  1. Редукторы ЦТНД производились на постсоветском пространстве. Сегодня на рынке Украины можно купить БУ либо неликвидные ЦТНД складского хранения.
  2. Покупайте двухступенчатый редуктор ЦТНД только у экспертных поставщиков, которые обеспечат грамотную расконсервацию и испытания.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Цены на ЦТНД в Украине

Купить ЦТНД Вы сможете, обратившись к нашим специалистам. Сотрудничая с компанией СЛЭМЗ Вы получаете: работу с квалифицированными специалистами, которые сориентируют по цене, посоветуют и подберут редуктор исходя из технического процесса заказчика.

Каталог с фото

В разделе каталог представлены все модели серии ЦТНД. Для просмотра расширенных параметров, которые включают: габаритные чертежи, присоединительные размеры, особенности эксплуатации, цены, вес, схему и вариант сборки, фото, марки подшипников для каждого редуктора ЦТНД — переходите к конкретным моделям редукторов.
