Редуктор ЦТНД-315
Цилиндрический ЦТНД-315 – это зубчатый двухступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. За счет конструкции зубчатых колес обладает высоким крутящим моментом на выходном валу при сравнительно небольших габаритах. Нашел широкое применение в работе с приводами насосов, элеваторов, компрессоров и судового оборудования.
Предназначен для работы в макроклиматических районах с умеренным, сухим или тропическим климатом на открытом воздухе под навесом и в закрытых помещениях (категория размещения 1, 2, 3, 4).
Далее в обзоре - информация с общими характеристиками ЦТНД-315, советы экспертов СЛЭМЗ по подбору и покупке.
Технические характеристики
Наименование технических характеристик |
Типоразмер редуктора |
|||||
ЦТНД-315-63 |
ЦТНД-315-80 | ЦТНД-315-100 | ЦТНД-315-125 | ЦТНД-315-180 | ||
Передаточные числа |
63 |
80 | 100 | 125 | 160 | |
Номинальная радиальная нагрузка на тихоходном валу, Н | 24000 | |||||
Номинальный крутящий момент, Н.м |
8300 |
|||||
КПД |
0,96 |
|||||
Масса, кг |
485 |
|||||
Режим работы | Повторно-кратковременный S3 |
Эксплуатационные характеристики
Редуктор ЦТНД-315 обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.
Помощь в покупке редукторов ЦТНД-315
На базе Слобожанского завода Вы всегда сможете не только купить надежный ЦТНД-315 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке ЦТНД-315 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных ЦТНД-315 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Цены
Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине ЦТНД-315 это редукторы БУ, с ценами от 30000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 45000 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.
Цена нового редуктора украинского или российского производств от 50000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.
Справочные и эксплуатационные параметры
В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор ЦТНД-315.

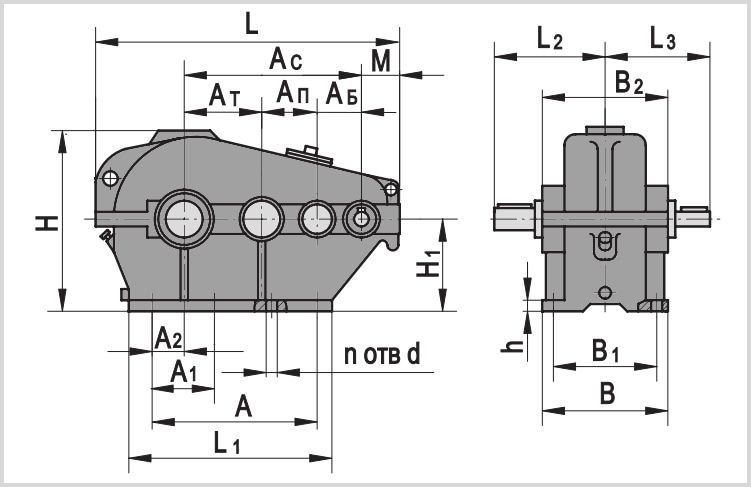

Чертеж и габариты ЦТНД-315
Размеры редуктора |
L/B/H |
Ас |
Аб |
Ап |
Ат |
А |
А1 |
А2 |
B1 | B2 | L1 | L2 | L3 | d | |
ЦТНД-315 |
1110/350/640 |
640 |
125 |
200 |
315 |
560 |
280 |
130 |
280 | 350 | 680 | 365 | 243 | 26 |
Типы и диаметры валов

Размеры валов цилиндрического редуктора ЦТНД-315 | |||||||
Исполнение |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический |
Вход |
58 |
- |
32k6 |
- |
10 |
35 |
Выход | 165 | 110m6 | 28 | 116 | |||
Конический | Вход | 80 | 58 | 32 | М20*1.5 | 6 | 17,5 |
Выход | 210 | 165 | 120 | М90*4,0 | 28 | 61,9 |
Редукторы ЦТНД-315 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для ЦТНД-315 изготавливаемое под заказ.
Модельный ряд и передаточные числа
Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.
Вариант сборки | Передаточное число | Схема | ||||
63 | 80 | 100 | 125 | 160 | ||
12 |
ЦТНД-315-63-12 | ЦТНД-315-80-12 | ЦТНД-315-100-12 | ЦТНД-315-125-12 | ЦТНД-315-160-12 |
|
11 |
ЦТНД-315-63-11 | ЦТНД-315-80-11 | ЦТНД-315-160-11 | ЦТНД-315-125-11 | ЦТНД-315-160-11 |
|
22 |
ЦТНД-315-63-22 | ЦТНД-315-80-22 | ЦТНД-315-160-22 | ЦТНД-315-125-22 | ЦТНД-315-160-22 |
|
21 |
ЦТНД-315-63-21 | ЦТНД-315-80-21 | ЦТНД-315-160-21 | ЦТНД-315-125-21 | ЦТНД-315-160-21 |
|
Условное обозначение при заказе

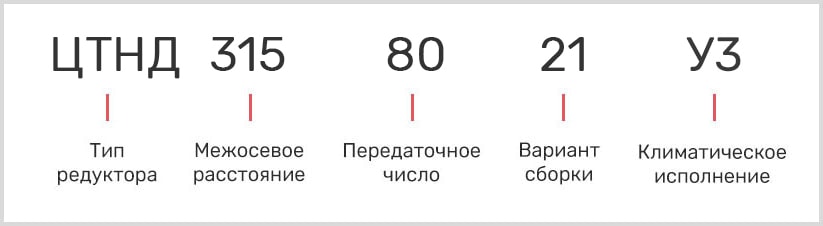

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.
Оформление заказа и гарантия
Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы ЦТНД-315 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
