Редуктор 1ЦУ-100 и ЦУ-100
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | ЦУ-100 |
| Тип: | Цилиндрический |
| Расположение: | Харьков, Днепр, Украина |
| Габариты (ДхШхВ): | 315×132×224 мм |
| Вес: | 27 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |

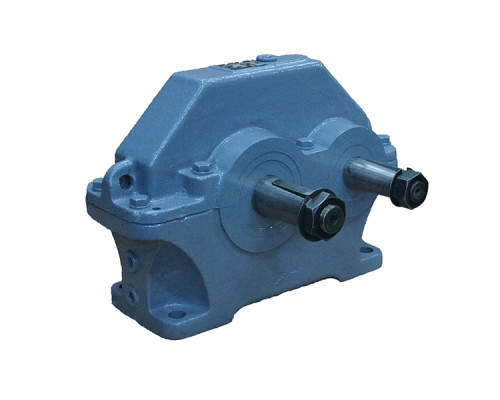

Цилиндрический 1ЦУ-100 или ЦУ-100 – это одноступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. За счет конструкции зубчатых колес обладает высоким крутящим моментом на выходном валу при сравнительно небольших габаритах. Нашел широкое применение в работе с приводами насосов, элеваторов, компрессоров и судового оборудования.
Далее в обзоре - информация с общими характеристиками 1ЦУ-100 и ЦУ-100, советы экспертов СЛЭМЗ по подбору и покупке.
Технические характеристики
|
Наименование технических характеристик |
Типоразмер редуктора |
||||||
|
ЦУ-100-2 |
ЦУ-100-2,5 | ЦУ-100-3,15 | ЦУ-100-4 | ЦУ-100-5 | ЦУ-100-6,3 | ||
|
Передаточные числа |
2 |
2,556 | 3,174 | 4,05 | 5 | 6,385 | |
|
Допускаемая радиальная консольная нагрузка, Н |
быстроходный вал |
630 |
|||||
|
тихоходный вал |
2240 |
||||||
|
Номинальный крутящий момент, Н.м |
315 |
||||||
|
Допускаемый коэффициент номинального крутящего момента и радиальной нагрузки в режиме S3 (ПВ=16, 25, 40, 63%) |
1 |
||||||
|
КПД |
0,98 |
||||||
|
Масса |
27 |
||||||
| Режим работы | Повторно-кратковременный S3 | ||||||
Эксплуатационные характеристики
Редуктор ЦУ-100 (1ЦУ-100) обладают повышенной надежностью в работе, высоким КПД до 98%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт
Помощь в покупке редукторов ЦУ-100 и 1ЦУ-100
На базе Слобожанского завода Вы всегда сможете не только купить надежный ЦУ-100 и 1ЦУ-100 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке ЦУ-100 – покупка низкокачественных БУ редукторов российского производства и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных ЦУ-100 и 1ЦУ-100 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Цены
Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине ЦУ-100 и 1ЦУ-100 это редукторы БУ, с ценами от 3000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 4800 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.
Цена нового редуктора 1ЦУ-100 украинского производства от 9000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.
Справочные и эксплуатационные параметры
В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор ЦУ-100.

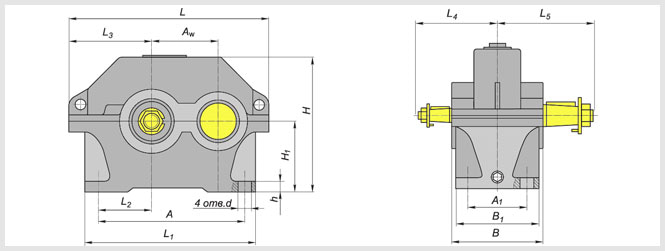

Чертеж и габариты ЦУ-100
|
Габаритные и установочные размеры ЦУ-100 и 1ЦУ-100 |
|||||||||||
|
L/B/H |
H1 |
h |
L1 |
l |
l1 |
L2 |
L3 |
A |
A1/B1 |
d |
|
|
315/140/224 |
112 |
22 |
265 |
132 |
85 |
136 |
155 |
224 |
95/132 |
15 |
|
Типы и диаметры валов
| Тип исполнения |
Вал |
l |
l1 |
d |
d1 |
b |
t |
| Цилиндрический |
Вход |
22 |
- |
42 |
- |
6 |
24,5 |
|
Выход |
32 |
- |
58 |
- |
10 |
35 |
|
| Конический | Вход | 60 | 42 | 25 | М16*1,5 | 5 | 13,45 |
| Выход | 80 | 58 | 35 | М20*1,5 | 6 | 18,55 |
Редукторы Цу-100 и 1ЦУ-100 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для ЦУ-100 изготавливаемое под заказ.
Характеристики зацепления зубчатых передач
В таблице указаны все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач редуктора ЦУ-100 и 1ЦУ-100: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, характеристики зацепления зубчатых передач.
| Характеристика зацепления | Значение для каждой передатки редукторов ЦУ-100 | |||||||
|
Передаточное число |
фактическое |
1,5946 |
2,0 |
2,556 |
3,174 |
4,05 |
5 |
6,385 |
| номинальное |
1,6 |
2,0 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
1 ступень |
Aw |
100 |
||||||
|
B |
25 |
|||||||
|
z1 |
37 |
32 |
27 |
23 |
19 |
16 |
13 |
|
|
z2 |
59 |
64 |
69 |
73 |
77 |
80 |
83 |
|
|
m |
2,0 |
|||||||
Варианты сборки
Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.
Модельный ряд и передаточные числа
| Вариант сборки | Передаточное число | Схема | |||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
||
|
12 |
1ЦУ-100-2-12 |
1ЦУ-100-2,5-12 |
1ЦУ-100-3,15-12 |
1ЦУ-100-4-12 |
1ЦУ-100-5-12 |
1ЦУ-100-6,3-12 |
|
|
11 |
ЦУ-100-2-11 |
ЦУ-100-2,5-11 |
1ЦУ-100-3,15-12 |
ЦУ-100-4-11 |
ЦУ-100-5-11 |
ЦУ-100-6,3-11 |
|
|
22 |
1ЦУ-100-2-22 |
1ЦУ-100-2,5-22 |
1ЦУ-100-3,15-22 |
1ЦУ-100-4-22 |
1ЦУ-100-5-22 |
1ЦУ-100-6,3-22 |
|
|
21 |
ЦУ-100-2-21 |
ЦУ-100-2,5-21 |
ЦУ-100-3,15-21 |
ЦУ-100-4-21 |
ЦУ-100-5-21 |
ЦУ-100-6,3-21 |
|
Условное обозначение при заказе
В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.
Обслуживание
В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.
|
Размеры подшипников ЦУ-100 |
Объем и марка заливаемого масла в 1ЦУ-100 |
|||
|
Выходной вал |
7307 |
Количество заливаемого масла |
0,7-1,1 |
|
|
Количество |
2 |
Марка масла |
летнее |
ИРП-150 ИТП-200 ТАП-15В |
|
зимнее |
ТСп-10 |
|||
|
Входной вал |
7604 |
Периодичность заливки масла |
Через 90 дней |
|
|
Количество |
2 |
|||
Оформление заказа и гарантия
Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы ЦУ-100 и 1ЦУ-100 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
