Редукторы Ц3У и 1Ц3У
Редуктор Ц3У - это трехступенчатый общепромышленный цилиндрический редуктор. Служит для увеличения крутящего момента и умещения частоты вращения различных машин, устройств и механизмов. Изготавливается редуктор в типоразмерах с высотой оси вращения 160-400 мм. Обеспечивает номинальный крутящий момент от 1250 - 14000 Нм, с диапазоном передаточных чисел от 31,5 - 200. Узкий тип зубчатых колес обеспечивает высокий крутящий момент.
Редукторы данного типа изготавливаются с косозубым эвольвентным зацеплением зубчатых передач и зацеплением Новикова. Сфера применения: приводы грузоподъемных кранов, элеваторы, дробилки, горнодобывающая промышленность.
Технические характеристики цилиндрических редукторов ЦЗУ
Данный раздел включает общие характеристики редуктора Ц3У. Приведенная информация необходима при заказе, покупке, ремонте, эксплуатации, изготовлении запчастей. Ниже в таблице приведены значения: типоразмеры, передаточные числа и номинальный крутящий момент на выходном валу.
Технические характеристики редуктора Ц3У |
Тип редуктора |
|||||
Типоразмеры редукторов Ц3У |
Ц3У 160, 1Ц3У 160 |
Ц3У 200, 1Ц3У 200 |
Ц3У 250, 1Ц3У 250 |
Ц3У 315, 1Ц3У 315 |
Ц3У 355, 1Ц3У 355 |
Ц3У 400, 1Ц3У 400 |
Передаточные числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||||
Номинальный крутящий момент на выходном валу, Нм |
1250 |
2500 |
5000 |
8000-10000 |
11200-14000 |
16000-20000 |
КПД, % |
96 |
|||||
Вес, кг |
110 |
190 |
335 |
585 |
765 |
765 |

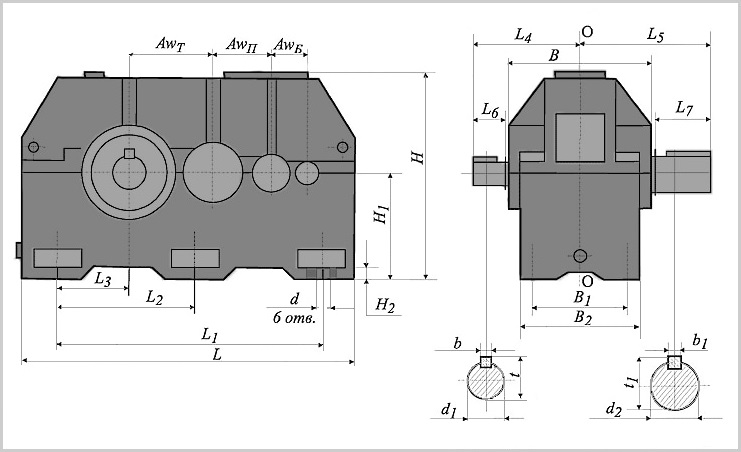

Характеристики зацепления зубчатых передач
Типоразмер 1Ц3У, Ц3У | Передаточное число | 1 Ступень | 2 Ступень | 3 Ступень | |||||||||||||
Фактическое | Номинальное | Awб | В1 | Z1 | Z2 | m | Awп | В2 | z3 | z4 | m | Awт | B3 | z5 | z6 | m | |
160 | 46,62 | 45 | 80 | 20 | 33 | 67 | 1,5 | 100 | 25 | 19 | 77 | 2 | 160 | 40 | 15 | 85 | 3 |
48,44 | 50 | 29 | 71 | 17 | 83 | ||||||||||||
56,23 | 56 | 15 | 85 | ||||||||||||||
63,64 | 63 | 24 | 76 | 16 | 80 | 20 | 80 | ||||||||||
79,14 | 80 | 20 | 80 | 19 | 77 | 17 | 83 | ||||||||||
97,64 | 100 | 16 | 80 | ||||||||||||||
122,86 | 125 | 14 | 86 | ||||||||||||||
156,78 | 160 | 14 | 82 | 13 | 87 | ||||||||||||
191,31 | 250 | 17 | 83 | ||||||||||||||
200 | 43,77 | 45 | 100 | 25 | 32 | 64 | 2 | 125 | 32 | 19 | 77 | 2,5 | 200 | 50 | 15 | 81 | 4 |
51,8 | 50 | 27 | 69 | 16 | 80 | ||||||||||||
55,92 | 56 | 15 | 81 | ||||||||||||||
64,31 | 63 | 23 | 73 | 16 | 80 | 19 | 77 | ||||||||||
82,12 | 80 | 19 | 77 | 19 | 77 | 16 | 80 | ||||||||||
101,32 | 100 | 16 | 80 | ||||||||||||||
129,37 | 125 | 13 | 83 | ||||||||||||||
165,2 | 160 | 13 | 83 | ||||||||||||||
200,82 | 200 | 16 | 80 | ||||||||||||||
250 | 43,2 | 45 | 125 | 32 | 32 | 64 | 2,5 | 160 | 40 | 20 | 80 | 3 | 250 | 60 | 15 | 81 | 5 |
51,11 | 50 | 27 | 69 | 16 | 80 | ||||||||||||
55,21 | 56 | 15 | 81 | ||||||||||||||
63,62 | 63 | 14 | 86 | 19 | 77 | ||||||||||||
81,06 | 80 | 19 | 77 | 20 | 80 | 16 | 80 | ||||||||||
98,93 | 100 | 17 | 83 | ||||||||||||||
126,33 | 125 | 13 | 83 | ||||||||||||||
158,94 | 160 | 14 | 86 | ||||||||||||||
196,12 | 200 | 16 | 80 |
Где, В - ширина колеса, мм;
Awб, Awп и Awт - межосевое расстояние, мм;
m - модуль зубьев, мм;
z - количество зубьев;
угол наклона зубьев ß=16°15’37”.
Параметры валов и колес
Для изготовления деталей передач на редуктор 1Ц3У, в таблице содержаться технические параметры валов и колес редуктора Ц3У. В таблице указаны размеры, маркировки стали, виды термической обработки и твердость.
Деталь |
Колеса, шестерни |
Вал шестерни |
Колеса, шестерни |
Вал шестерни |
Колесо шестерни |
Вал шестерни |
Колеса |
Вал- шестерни, шестерни |
Длина вала-шестерни |
- |
120-1180 |
- |
120-1180 |
- |
315-1090 |
- |
285-1620 |
Ширина |
16-80 |
- |
17-80 |
- |
60-105 |
- |
112-180 |
- |
Диаметр |
62-550 |
20-220 |
62-550 |
20-220 |
125-704 |
64-252 |
610-1240 |
112-264 |
Модуль |
1,25-3 |
4-6 |
4-8 |
9-14 |
7-14 |
|||
Материал |
Сталь 25ХГМ |
Сталь 25ХГМ, 20ХН2М |
Сталь 25ХГМ, 20ХН3А |
Сталь 40ХН2МА |
||||
Твердость и термическая обработка |
Нитроцементация 56-63 HRC, для сердцевины 35-45 HRC |
Цементация 56-63 HRC, для сердцевины 35-45 HRC |
Закалка ТВЧ под слоем жидкости 50-54 HRC, для сердцевины 8-32 HRC |

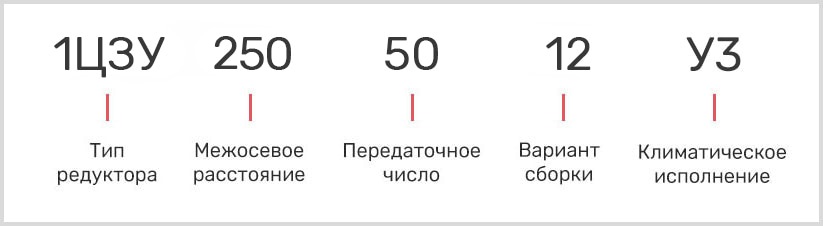

Расшифровка обозначения - маркировка
Рассмотрим маркировку на примере редуктора Ц3У-250.
Советы при покупке
Ключевые проблемы при покупке Ц3У - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных редукторов РМ по оптимальной цене:
- Редукторы 1Ц3У производились на постсоветском пространстве. Сегодня на рынке Украины можно купить БУ либо неликвидные Ц3У складского хранения.
- Покупайте двухступенчатый редуктор 1Ц3У только у экспертных поставщиков, которые обеспечат грамотную расконсервацию и испытания.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Цены редуктора Ц3У и 1Ц3У в Украине
Купить Ц3У Вы сможете, обратившись к нашим специалистам. Сотрудничая с компанией СЛЭМЗ Вы получаете: работу с квалифицированными специалистами, которые сориентируют по цене, посоветуют и подберут редуктор исходя из технического процесса заказчика.
