Редуктор 1Ц3У-200 и Ц3У-200

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц3У-200
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):775×243×425 мм
Вес:190 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 10000 грн.

Точные цены и помощь у консультанта



0 отзывов

Цилиндрический 1Ц3У-200 или Ц3У-200 - это зубчатый трехступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах с передаточными числами 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200. За счет конструкции зубчатых колес обладает высоким крутящим моментом на выходном валу при сравнительно небольших габаритах. Широко применяется в работе с приводами насосов, элеваторов, компрессоров и судового оборудования.

Предназначен для работы в макроклиматических районах с умеренным, сухим или тропическим климатом на открытом воздухе под навесом и в закрытых помещениях (категория размещения 1, 2, 3, 4).

Далее в обзоре - информация с общими характеристиками 1Ц3У-200 и Ц3У-200, советы экспертов СЛЭМЗ по подбору и покупке.

Технические характеристики

Наименование технических характеристик

Типоразмер редуктора

Ц3У-200-31,5

Ц3У-200-40 Ц3У-200-45 Ц3У-200-50 Ц3У-200-56 Ц3У-200-63 Ц3У-200-80 Ц3У-200-100 Ц3У-200-125 Ц3У-200-160 Ц3У-200-200

Передаточные числа

31,5

40 45,5 50 56 63 80 100 125 160 200
Номинальная радиальная нагрузка, Н 12500

Номинальный крутящий момент, Н.м

2500

КПД

0,96

Масса

190

Режим работы Повторно-кратковременный S3

Эксплуатационные характеристики

Редуктор Ц3У-200 (1Ц3У-200) обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Помощь в покупке редукторов Ц3У-200 и 1Ц3У-200

На базе Слобожанского завода Вы всегда сможете не только купить надежный Ц3У-200 и 1Ц3У-200 по приемлемой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по редукторам СЛЭМЗ

Ключевые проблемы при покупке 1Ц3У-200 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных Ц3У-200 и 1Ц3У-200 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине Ц3У-200 и 1Ц3У-200 это редукторы БУ, с ценами от 6800 грн. Надежный неликвид с заводской подготовкой и гарантией - от 13800 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора 1Ц3У-200 украинского или российского производств от 15000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов - звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности - какие марки подшипников и какое масло заливать в редуктор Ц3У-200.

Чертеж и габариты Ц3У-200

Чертеж и диаметр тихоходного и быстроходного вала редуктора ц3у-200

Редуктор

L

В Н

Ат

Ап

Аб

L1

l

l1

L2

L3

А

B1 B2 h H1 d
Ц3У-200

775

243 425

200

125

100

650

236

165

190

280

580

230 165 36 212 24

Типы и диаметры валов

Вал редуктора Ц3У-160, 1Ц3У-160 в виде муфты используют для присоединения к рабочему механизму с помощью зубчатой муфты. Такой тип вала дает возможность увеличить радиально консольные нагрузки. Цилиндрический быстроходный и тихоходный вал используют для присоединения к механизму с помощью зубчатой муфты МЗ. Конусные валы более практичны для установки.

вал редуктора ц3у-200 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
5 40 25 55 32 22 50 80 105
коническое и цилиндрическое исполнение редуктора ц3у-200. входной и выходной. быстроходный, тихоходный вал
Размеры валов цилиндрического редуктора 1Ц3У-200
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

42

-

22

-

6

24,5

Выход 105 65 18 69
Конический Вход 60 42 25 М16*1,5 5 13,45
Выход 140 105 70 М48*3,0 18 36,38

Редукторы Ц3У-200 и 1Ц3У-200 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для Ц3У-200 изготавливаемое под заказ.

Модельный ряд и передаточные числа

Варианты сборки - это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.

Вариант сборки Передаточное число Схема

31,5

40

45

50

56

63 80 100 125 160

200

12

1Ц3У-200-31,5-12

1ЦЗУ-160-40-12

1Ц3У-200-12,5-45

1Ц3У-200-50-12

1Ц3У-200-56-12

Ц3У-200-63-12 Ц3У-200-80-12 Ц3У-200-100-12 Ц3У-200-125-12 Ц3У-200-160-12

1Ц3У-200-200-12

12 схема

11

Ц3У-200-31,5-11

Ц3У-200-40-11

1Ц3У-200-12,5-45

Ц3У-200-50-11

Ц3У-200-56-11

Ц3У-200-63-11 Ц3У-200-80-11 Ц3У-200-160-11 Ц3У-200-125-11 Ц3У-200-160-11

Ц3У-200-200-11

11 схема

22

1Ц3У-200-31,5-22

1Ц3У-200-40-22

1Ц3У-200-12,5-45

1Ц3У-200-50-22

1Ц3У-200-56-22

Ц3У-200-63-22 Ц3У-200-80-22 Ц3У-200-160-22 Ц3У-200-125-22 Ц3У-200-160-22

1Ц3У-200-200-22

22 вариант сборки редуктора ц3у-200

21

Ц3У-200-31,5-21

Ц3У-200-40-21

Ц3У-200-12,5-45

Ц3У-200-50-21

Ц3У-200-56-21

Ц3У-200-63-21 Ц3У-200-80-21 Ц3У-200-160-21 Ц3У-200-125-21 Ц3У-200-160-21

Ц3У-200-200-21

21 вариант сборки редуктора ц3у-200

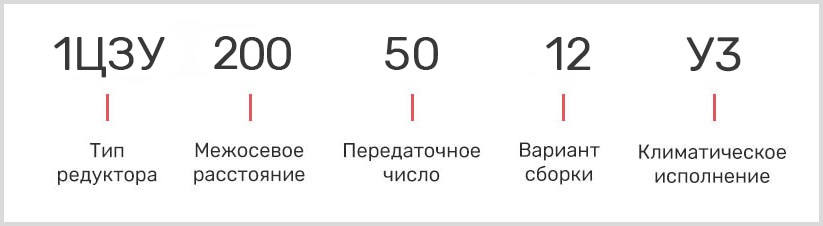

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки ц3у-200 и 1Ц3У-200

Обслуживание

В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.

Размеры подшипников Ц3У-200

Объем и марка заливаемого масла в 1Ц3У-200

Выходной вал

7314А

Количество заливаемого масла

12 л

Количество

2

Марка масла

летнее

ИРП-150 ИТП-200 ТАП-15В

зимнее

ТСп-10

Входной вал

7605А

Периодичность заливки масла

Через 90 дней

Количество

2

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы Ц3У-200 и 1Ц3У-200 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.

Этапы заказа и доставки по Украине
