Редуктор 1Ц3У-315 и Ц3У-315

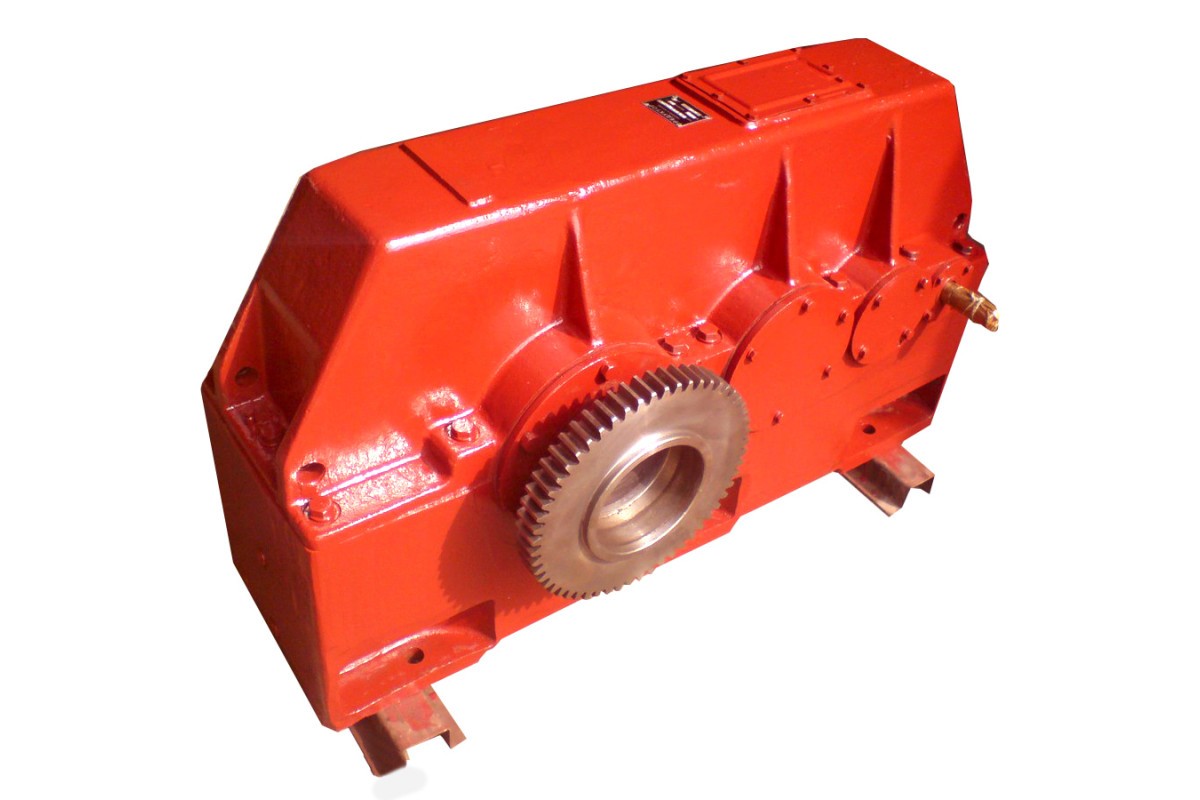

Цилиндрический 1Ц3У-315 или Ц3У-315 – это зубчатый трехступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. За счет конструкции зубчатых колес обладает высоким крутящим моментом на выходном валу при сравнительно небольших габаритах. Нашел широкое применение в работе с приводами насосов, элеваторов, компрессоров и судового оборудования.
Предназначен для работы в макроклиматических районах с умеренным, сухим или тропическим климатом на открытом воздухе под навесом и в закрытых помещениях (категория размещения 1, 2, 3, 4).
Далее в обзоре - информация с общими характеристиками 1Ц3У-315 и Ц3У-315, советы экспертов СЛЭМЗ по подбору и покупке.
Технические характеристики
Наименование технических характеристик |
Типоразмер редуктора |
|||||||||||
Ц3У-315-31,5 |
Ц3У-315-40 | Ц3У-315-45 | Ц3У-315-50 | Ц3У-315-56 | Ц3У-315-63 | Ц3У-315-80 | Ц3У-315-100 | Ц3У-315-125 | Ц3У-315-160 | Ц3У-315-200 | ||
Передаточные числа |
31,5 |
40 | 45 | 50 | 56 | 63 | 80 | 100 | 125 | 160 | 200 | |
Номинальная радиальная нагрузка, Н | 31500 | |||||||||||
Номинальный крутящий момент, Н.м |
9200 |
|||||||||||
КПД |
0,96 |
|||||||||||
Масса |
585 |
|||||||||||
Режим работы | Повторно-кратковременный S3 |
Эксплуатационные характеристики
Редуктор Ц3У-315 (1Ц3У-315) обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.
Помощь в покупке редукторов Ц3У-315 и 1Ц3У-315
На базе Слобожанского завода Вы всегда сможете не только купить надежный Ц3У-315 и 1Ц3У-315 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке 1Ц3У-315 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных Ц3У-315 и 1Ц3У-315 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Цены
Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине Ц3У-315 и 1Ц3У-315 это редукторы БУ, с ценами от 14000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 28000 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.
Цена нового редуктора 1Ц3У-315 украинского или российского производств от 35000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.
Справочные и эксплуатационные параметры
В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор Ц3У-315.
Чертеж и габариты Ц3У-315
Редуктор |
L/B/H |
aw |
aw2 |
L1 |
l |
l1 |
L2 |
L3 |
А |
B1 | B2 | H1 | d | |
1Ц3У-350 |
1130/395/685 |
315 |
200 |
1130 |
340 |
215 |
215 |
420 |
830 |
340 | 260 | 335 | 28 |
Типы и диаметры валов
Зацепление | L | l | K | B | d | d1 | ||
m | z | b | ||||||
6 | 40 | 30 | 100 | 130 |
Размеры валов цилиндрического редуктора 1Ц3У-315 | |||||||
Исполнение |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический |
Вход |
80 |
- |
30 |
- |
8 |
33 |
Выход | 210 | 110 | 28 | 116 |
Редукторы Ц3У-315 и 1Ц3У-315 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для Ц3У-315 изготавливаемое под заказ.
Модельный ряд и передаточные числа
Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.
Вариант сборки | Передаточное число | Схема | ||||||||||
31,5 |
40 |
45 |
50 |
56 |
63 | 80 | 100 | 125 | 160 |
200 |
||
12 |
1Ц3У-315-31,5-12 |
1ЦЗУ-160-40-12 |
1Ц3У-315-12,5-45 |
1Ц3У-315-50-12 |
1Ц3У-315-56-12 |
Ц3У-315-63-12 | Ц3У-315-80-12 | Ц3У-315-100-12 | Ц3У-315-125-12 | Ц3У-315-160-12 |
1Ц3У-315-200-12 |
|
11 |
Ц3У-315-31,5-11 |
Ц3У-315-40-11 |
1Ц3У-315-12,5-45 |
Ц3У-315-50-11 |
Ц3У-315-56-11 |
Ц3У-315-63-11 | Ц3У-315-80-11 | Ц3У-315-160-11 | Ц3У-315-125-11 | Ц3У-315-160-11 |
Ц3У-315-200-11 |
|
22 |
1Ц3У-315-31,5-22 |
1Ц3У-315-40-22 |
1Ц3У-315-12,5-45 |
1Ц3У-315-50-22 |
1Ц3У-315-56-22 |
Ц3У-315-63-22 | Ц3У-315-80-22 | Ц3У-315-160-22 | Ц3У-315-125-22 | Ц3У-315-160-22 |
1Ц3У-315-200-22 |
|
21 |
Ц3У-315-31,5-21 |
Ц3У-315-40-21 |
Ц3У-315-12,5-45 |
Ц3У-315-50-21 |
Ц3У-315-56-21 |
Ц3У-315-63-21 | Ц3У-315-80-21 | Ц3У-315-160-21 | Ц3У-315-125-21 | Ц3У-315-160-21 |
Ц3У-315-200-21 |
Условное обозначение при заказе
В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.
Обслуживание
В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.
Размеры подшипников Ц3У-315 |
Объем и марка заливаемого масла в 1Ц3У-315 |
|||
Выходной вал |
7311 |
Количество заливаемого масла |
60 л |
|
Количество |
2 |
Марка масла |
летнее |
ИРП-150 ИТП-200 ТАП-15В |
зимнее |
ТСп-10 |
|||
Входной вал |
7604 |
Периодичность заливки масла |
Через 90 дней |
|
Количество |
2 |
Оформление заказа и гарантия
Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы Ц3У-315 и 1Ц3У-315 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
