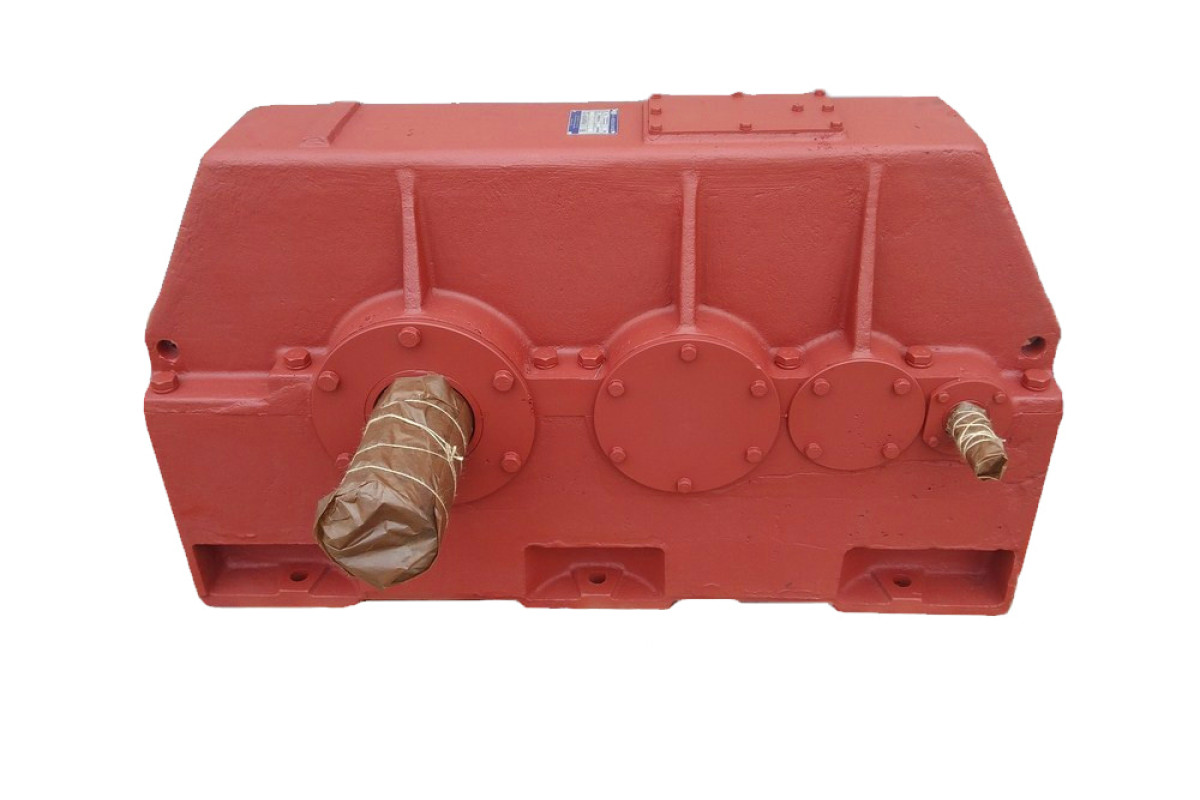

Редуктор Ц3У-400 и 1Ц3У-400

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Ц3У-400
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1410×475×835 мм
Вес:765 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 0 грн.

Точные цены и помощь у консультанта



0 отзывов

Цилиндрический 1Ц3У-400 или Ц3У-400 – это зубчатый двухступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. За счет конструкции зубчатых колес обладает высоким крутящим моментом на выходном валу при сравнительно небольших габаритах. Нашел широкое применение в работе с приводами насосов, элеваторов, компрессоров и судового оборудования.

Предназначен для работы в макроклиматических районах с умеренным, сухим или тропическим климатом на открытом воздухе под навесом и в закрытых помещениях (категория размещения 1, 2, 3, 4).

Далее в обзоре - информация с общими характеристиками 1Ц3У-400 и Ц3У-400, советы экспертов СЛЭМЗ по подбору и покупке.

Технические характеристики

Наименование технических характеристик

Типоразмер редуктора

Ц3У-400-31,5

Ц3У-400-40 Ц3У-400-45 Ц3У-400-50 Ц3У-400-56 Ц3У-400-63 Ц3У-400-80 Ц3У-400-100 Ц3У-400-125 Ц3У-400-160 Ц3У-400-200

Передаточные числа

31,5

40 45 50 56 63 80 100 125 160 200
Номинальная радиальная нагрузка, Н 40000

Номинальный крутящий момент, Н.м

14000

КПД

0,96

Масса

585

Режим работы Повторно-кратковременный S3

Эксплуатационные характеристики

Редуктор Ц3У-400 обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Помощь в покупке редукторов Ц3У-400 и 1Ц3У-400

На базе Слобожанского завода Вы всегда сможете не только купить надежный Ц3У-400 и 1Ц3У-400 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке 1Ц3У-400 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных Ц3У-400 и 1Ц3У-400 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине Ц3У-400 и 1Ц3У-400 это редукторы БУ, с ценами от 22000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 40000 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора 1Ц3У-400 украинского или российского производств от 50000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор Ц3У-400.

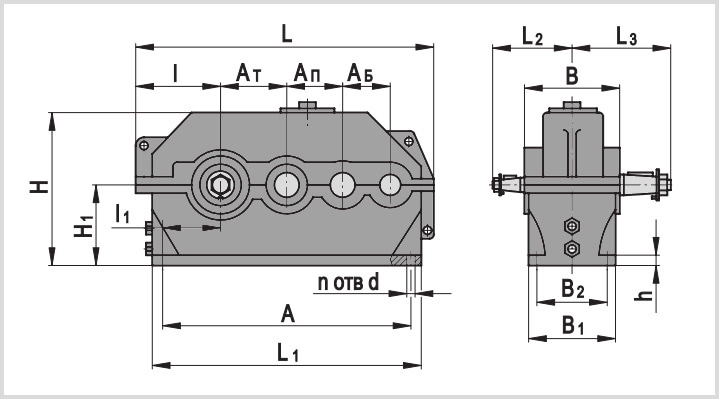

Чертеж и габариты Ц3У-400

Чертеж и диаметр тихоходного и быстроходного вала редуктора ц3у-400

Габаритные и установочные размеры 1Ц3У-400

L/B/H

aw

aw2

L1

l

l1

L2

L3

А

B1 B2 H1 d

1410/475/835

400

250

1410

420

280

280

500

1070

420 330 425 35

Типы и диаметры валов

вал редуктора ц3у-400 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
8 40 40   15 180 65 150 215
коническое и цилиндрическое исполнение редуктора ц3у-400. входной и выходной. быстроходный, тихоходный вал
Размеры валов цилиндрического редуктора 1Ц3У-400
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

100

-

40

-

12

43

Выход 250 140 36 148

Редукторы Ц3У-400 и 1Ц3У-400 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для Ц3У-400 изготавливаемое под заказ.

Модельный ряд и передаточные числа

Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 12, 21, 22, 11. Реже встречаются сборки 31,32.

Вариант сборки Передаточное число Схема

31,5

40

45

50

56

63 80 100 125 160

200

12

1Ц3У-400-31,5-12

1ЦЗУ-160-40-12

1Ц3У-400-12,5-45

1Ц3У-400-50-12

1Ц3У-400-56-12

Ц3У-400-63-12 Ц3У-400-80-12 Ц3У-400-100-12 Ц3У-400-125-12 Ц3У-400-160-12

1Ц3У-400-200-12

12 схема

11

Ц3У-400-31,5-11

Ц3У-400-40-11

1Ц3У-400-12,5-45

Ц3У-400-50-11

Ц3У-400-56-11

Ц3У-400-63-11 Ц3У-400-80-11 Ц3У-400-160-11 Ц3У-400-125-11 Ц3У-400-160-11

Ц3У-400-200-11

11 схема

22

1Ц3У-400-31,5-22

1Ц3У-400-40-22

1Ц3У-400-12,5-45

1Ц3У-400-50-22

1Ц3У-400-56-22

Ц3У-400-63-22 Ц3У-400-80-22 Ц3У-400-160-22 Ц3У-400-125-22 Ц3У-400-160-22

1Ц3У-400-200-22

22 вариант сборки редуктора ц3у-315

21

Ц3У-400-31,5-21

Ц3У-400-40-21

Ц3У-400-12,5-45

Ц3У-400-50-21

Ц3У-400-56-21

Ц3У-400-63-21 Ц3У-400-80-21 Ц3У-400-160-21 Ц3У-400-125-21 Ц3У-400-160-21

Ц3У-400-200-21

21 вариант сборки редуктора ц3у-315

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки ц3у-400 и 1Ц3У-400

Обслуживание

В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.

Размеры подшипников Ц3У-400

Объем и марка заливаемого масла в 1Ц3У-400

Выходной вал

7311

Количество заливаемого масла

80 л

Количество

2

Марка масла

летнее

ИРП-150 ИТП-200 ТАП-15В

зимнее

ТСп-10

Входной вал

7604

Периодичность заливки масла

Через 90 дней

Количество

2

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы Ц3У-400 и 1Ц3У-400 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
