Редуктор ГПШ-500
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | ГПШ-400 |
| Тип: | Цилиндрический |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 986×395×580 мм |
| Вес: | 410 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Цилиндрический ГПШ-500 ( старая маркировка Р-500) – это двухступенчатый редуктор для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. Конструктивно отличается наличием полого шлицевого тихоходного вала. Нашел широкое применение в работе с приводами механизмов передвижения грузоподъемных кранвоы.
Предназначен для работы в макроклиматических районах с умеренным, сухим или тропическим климатом - категория размещения 2 по ГОСТ I5150-69.
Далее в обзоре - информация с общими характеристиками ГПШ-500 советы экспертов СЛЭМЗ по подбору и покупке.
Технические характеристики
|
Наименование технических характеристик |
Типоразмер редуктора |
|||||||||
|
ГПШ-500-8 |
ГПШ-500-10 | ГПШ-500-12,5 | ГПШ-500-16 | ГПШ-500-20 | ГПШ-500-25 | ГПШ-500-31,5 | ГПШ-500-40 | ГПШ-500-50 | ||
|
Передаточные числа |
8 |
10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
|
Номинальный крутящий момент, Н.м |
2100 |
|||||||||
| Номинальная частота вращения | 1000, 1500 | |||||||||
|
КПД |
0,97 |
|||||||||
|
Масса |
410 |
|||||||||
| Режим работы | Повторно-кратковременный S3 | |||||||||
Эксплуатационные характеристики
Редуктор ГПШ-500 обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1000 об/мин.
Помощь в покупке редукторов ГПШ-500
На базе Слобожанского завода Вы всегда сможете не только купить надежный ГПШ-500 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке ГПШ-500 – покупка низкокачественных БУ редукторов российского производства и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных ГПШ-500 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Цены
Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине ГПШ-500 это редукторы БУ, с ценами от 15000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 36800 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.
Цена нового редуктора ГПШ-500 украинского производства от 40000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.
Справочные и эксплуатационные параметры
В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор ГПШ-500.
Чертеж и габариты ГПШ-500
| Габаритные размеры |
L/B/H |
Aб |
Aт |
А1 |
А2 |
А3 |
В1 |
Н1 |
L1 |
М |
|
| Редуктор ГПШ-500 |
986/395/580 |
200 |
300 |
718 |
108 |
310 |
350 |
290 |
330 |
148 |
|
Типы и диаметры валов
| Размеры валов |
d |
b |
t |
l |
l1 |
| ГПШ-500 | 50 | 16 | 28 | 25 | 360 |
Модельный ряд и передаточные числа
Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 1, 2, 3 и 4.
| Вариант сборки | Передаточное число | Схема | ||||||||
|
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 | 40 |
50 |
||
|
1 |
ГПШ-500-8-1 |
ГПШ-500-10-1 |
ГПШ-500-12,5-1 |
ГПШ-500-16-1 |
ГПШ-500-20-1 |
ГПШ-500-25-1 | ГПШ-500-31,5-1 | ГПШ-500-40-1 |
ГПШ-500-50-1 |
|
|
2 |
ГПШ-500-8-2 |
ГПШ-500-10-2 |
ГПШ-500-12,5-2 |
ГПШ-500-16-2 |
ГПШ-500-20-2 |
ГПШ-500-25-2 | ГПШ-500-31,5-2 | ГПШ-500-40-2 |
ГПШ-500-50-2 |
|
|
3 |
ГПШ-500-8-3 |
ГПШ-500-10-3 |
ГПШ-500-12,5-3 |
ГПШ-500-16-3 |
ГПШ-500-20-3 |
ГПШ-500-25-3 | ГПШ-500-31,5-3 | ГПШ-500-40-3 |
ГПШ-500-5-3 |
|
|
4 |
ГПШ-500-8-4 |
ГПШ-500-10-4 |
ГПШ-500-12,5-4 |
ГПШ-500-16-4 |
ГПШ-500-20-4 |
ГПШ-500-25-4 | ГПШ-500-31,5-4 | ГПШ-500-40-4 |
ГПШ-500-50-4 |
|

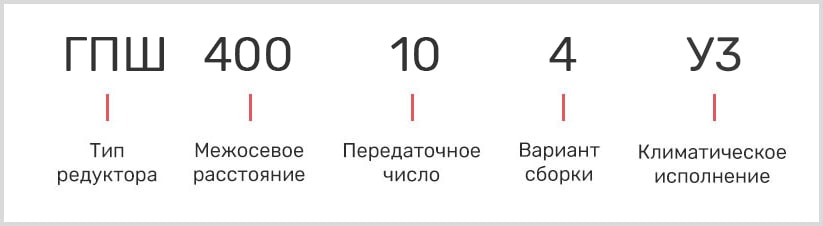

Условное обозначение при заказе
В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.
Оформление заказа и гарантия
Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы ГПШ-500 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
