Редуктор РМ-1000
Редуктор РМ-1000 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 1000 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 29894-53518 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.
Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Технические характеристики
Характеристики двухступенчатого редуктора РМ-1000 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.
Редуктор | Передаточные числа | Номинальный крутящий момент, Нм | Допускаемая радиальная консольная нагрузка на валу, Н | КПД | Обьем масла, л | Масса, кг | |
Быстроходный | Тихоходный | ||||||
РМ-1000 | 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 | 29894-53518 | 9100-13000 | 128000-176000 | 0,98 | 55 | 2122 |
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.
Крутящий момент на выходном валу
Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при передаточном числом, Нм | ||||||||
8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | ||
750 | Особо легкий | - | 56034 | 67627 | 76241 | 92660 | 96629 | 100317 | 99272 | 100851 |
ПВ=15% | 46146 | 49110 | 51162 | 58728 | 58275 | 57783 | 57312 | 58169 | ||
ПВ=25% | 40213 | 41864 | 44139 | 51159 | 50842 | 49757 | 50148 | 50735 | ||
ПВ=40% | 34280 | 35424 | 37719 | 43329 | 43111 | 42133 | 42472 | 42691 | ||
ПВ=100% | 17008 | 16907 | 18458 | 17227 | 17393 | 17455 | 16119 | 16149 | ||
1000 | Особо легкий | - | - | - | 67714 | 83199 | 90311 | 94800 | 95946 | 97448 |
ПВ=15% | 43638 | 49919 | 52403 | 51162 | 56032 | 54292 | ||||
ПВ=25% | 37619 | 43068 | 45713 | 44541 | 48741 | 48260 | ||||
ПВ=40% | 32352 | 36803 | 38577 | 37920 | 41449 | 40835 | ||||
ПВ=100% | 17004 | 17423 | 17393 | 17455 | 15927 | 16009 | ||||
1500 | Особо легкий | - | - | - | - | - | - | 89282 | 89550 | 92808 |
ПВ=15% | 40528 | 48101 | 46713 | |||||||
ПВ=25% | 35312 | 41705 | 40835 | |||||||
ПВ=40% | 29894 | 35308 | 34648 | |||||||
ПВ=100% | 17455 | 15863 | 15932 |
Помощь в покупке редукторов РМ-1000
На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-1000 и 1РМ-1000 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке РМ-1000 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-1000 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Характеристики зацепления зубчатых передач
В таблице указаны параметры редуктора РМ-1000: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.
Типоразмер редуктора |
Передаточное число |
1 ступень | 2 ступень | |||||||
фактическое |
номинальное |
B1 | z1 | z2 | m | B2 | z3 | z4 | m | |
РМ-1000 |
8,23 |
8 |
160 | 35 | 64 | 8 | 240 | 18 | 81 | 12 |
10,35 |
10 |
30 | 69 | |||||||
12,64 |
12,5 |
26 | 73 | |||||||
15,75 |
16 |
22 | 77 | |||||||
20,49 |
20 |
20 | 79 | 16 | 83 | |||||
23,34 |
25 |
18 | 81 | |||||||
31,5 |
31,5 |
14 | 85 | |||||||
40,17 |
40 |
13 | 86 | 14 | 85 | |||||
48,57 | 50 | 11 | 88 |
Габаритные размеры и чертежи редуктора РМ-1000
Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-1000.
Редуктор | Awc |
Awb |
Awt |
L |
L1 |
L2 |
L3 | L4 | L5 |
H |
H1 |
H2 |
H3 |
B |
B1 |
B2 | d | n, шт | |
РМ-1000 | 1000 |
400 |
600 |
1896 |
1350 |
1050 |
350 | 695,5 | 550 |
965 |
400 |
200 |
40 |
660 |
660 |
590 | 32 | 8 |
Типы и диаметры валов
Зацепление | L | l | K | B | d | d1 | ||
m | z | b | ||||||
10 | 48 | 60 | 70 | 16 | 50 | 85 | 200 | 260 |
Размеры валов цилиндрического редуктора РМ-1000 | |||||||
Исполнение |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический |
Выход |
200 |
- |
150m6 |
- |
36 |
162 |
Конический | Вход | 170 | 130 | 90 | М64*4,0 | 22 | 46,8 |
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-1000 к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-1000. Правильный объем смазки и рекомендуемые масла приведены в таблице.
Редуктор |
Количество масла, л |
Тип масла |
Температура, °С |
Периодичность обслуживания |
РМ-1000 |
44 |
ТСп-10 |
-40…0 |
90 дней |
ИРП-150, ИСП-110 |
-10…+25 |
|||
ИТП-200, ИТП-300 |
-15…+50 |
Устанавливаемые подшипники
В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.
Входной вал |
Количество |
Промежуточный вал |
Количество |
Выходной вал |
Количество |
7318 |
2 |
7528 |
2 |
7536 |
2 |

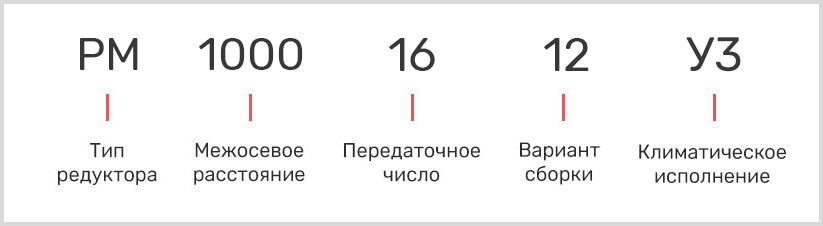

Расшифровка обозначения маркировки
Для правильного оформления заказа кранового редуктора РМ-1000 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор РМ-1000 в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-1000 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-1000 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
Вариант сборки | Передаточное число | - | Схема | |||||||
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 |
40 |
50 | ||
12 |
РМ-1000-8-12 |
РМ-1000-10-12 |
РМ-1000-12,5-12 |
РМ-1000-16-12 |
РМ-1000-20-12 |
РМ-1000-25-12 | РМ-1000-31,5-12 |
РМ-1000-40-12 |
РМ-1000-50-12 | |
11 |
РМ-1000-8-11 |
РМ-1000-10-11 |
РМ-1000-12,5-12 |
РМ-1000-16-11 |
РМ-1000-20-11 |
РМ-1000-25-11 | РМ-1000-31,5-11 |
РМ-1000-40-11 |
РМ-1000-50-11 | |
22 |
РМ-1000-8-22 |
РМ-1000-10-22 |
РМ-1000-12,5-22 |
РМ-1000-16-22 |
РМ-1000-20-22 |
РМ-1000-25-22 | РМ-1000-31,5-22 |
РМ-1000-40-22 |
РМ-1000-50-22 | |
21 |
РМ-1000-8-21 |
РМ-1000-10-21 |
РМ-1000-12,5-21 |
РМ-1000-16-21 |
РМ-1000-20-21 |
РМ-1000-25-21 | РМ-1000-31,5-21 |
РМ-1000-40-21 |
РМ-1000-50-21 |
Цена
На цену редуктора РМ-1000 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-1000 складского хранения с гарантией 12 месяцев - от 120000 грн с НДС, БУ - 50000 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора РМ-1000 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
