Редуктор РМ-250
Редуктор РМ-250 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 250 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 296-657 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.
Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Технические характеристики
Характеристики двухступенчатого редуктора РМ-250 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.
Редуктор | Передаточные числа | Номинальный крутящий момент, Нм | Допускаемая радиальная консольная нагрузка на валу, Н | КПД | Обьем масла, л | Масса, кг | |
Быстроходный | Тихоходный | ||||||
РМ-250 | 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 | 296-706 | 2400-3100 | 14200-19400 | 0,98 | 1,6 | 85 |
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.
Крутящий момент на выходном валу
Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при передаточном числом, Нм | ||||||||
8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | ||
750 | Особо легкий | 1323 | 1492 | 1610 | 1628 | 1723 | 1693 | 1724 | 1792 | 1795 |
ПВ=15% | 651 | 726 | 741 | 804 | 940 | 921 | 882 | 870 | 928 | |
ПВ=25% | 567 | 634 | 644 | 704 | 809 | 802 | 762 | 768 | 805 | |
ПВ=40% | 473 | 528 | 547 | 603 | 679 | 683 | 642 | 666 | 681 | |
ПВ=100% | 294 | 290 | 290 | 281 | 261 | 267 | 281 | 256 | 248 | |
1000 | Особо легкий | 1240 | 1406 | 1549 | 1590 | 1705 | 1672 | 1716 | 1766 | 1670 |
ПВ=15% | 537 | 614 | 666 | 690 | 784 | 803 | 783 | 922 | 835 | |
ПВ=25% | 466 | 535 | 581 | 600 | 686 | 691 | 692 | 806 | 742 | |
ПВ=40% | 395 | 455 | 496 | 510 | 588 | 647 | 602 | 691 | 650 | |
ПВ=100% | 296 | 297 | 290 | 300 | 274 | 268 | 271 | 250 | 255 | |
1500 | Особо легкий | 1056 | 1241 | 1401 | 1530 | 1598 | 1624 | 1688 | 1741 | 1761 |
ПВ=15% | 400 | 462 | 559 | 550 | 668 | 641 | 623 | 742 | 742 | |
ПВ=25% | 348 | 403 | 446 | 480 | 576 | 551 | 543 | 640 | 649 | |
ПВ=40% | 296 | 343 | 381 | 410 | 485 | 462 | 462 | 538 | 556 | |
ПВ=100% | 291 | 297 | 308 | 300 | 262 | 268 | 271 | 249 | 247 |
Помощь в покупке редукторов РМ-250
На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-250 по приемлемой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке РМ-250 покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-250 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Характеристики зацепления зубчатых передач
В таблице указаны параметры редуктора РМ-250: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.
Типоразмер редуктора |
Передаточное число |
1 ступень | 2 ступень | |||||||
фактическое |
номинальное |
B1 | z1 | z2 | m | B2 | z3 | z4 | m | |
РМ-250 |
8,23 |
8 |
40 | 35 | 64 | 2 | 60 | 18 | 81 | 3 |
10,35 |
10 |
30 | 69 | |||||||
12,64 |
12,5 |
26 | 73 | |||||||
15,75 |
16 |
22 | 77 | |||||||
20,49 |
20 |
20 | 79 | 16 | 83 | |||||
23,34 |
25 |
18 | 81 | |||||||
31,5 |
31,5 |
14 | 85 | |||||||
40,17 |
40 |
13 | 86 | 14 | 85 | |||||
48,57 | 50 | 11 | 88 |
Габаритные размеры и чертежи редуктора РМ-250
Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-250.
Редуктор | Awc |
Awb |
Awt |
L |
L1 |
L2 |
L3 | L4 | L5 |
H |
H1 |
H2 |
H3 |
B |
B1 |
B2 | d | n, шт | |
РМ-250 | 250 |
100 |
150 |
540 |
320 |
235 |
- | 238,5 | 200 |
312 |
160 |
- |
22 |
230 |
230 |
190 | 17 | 4 |
Типы и диаметры валов
Зацепление | L | l | K | B | d | d1 | ||
m | z | b | ||||||
3 | 40 | 20 | 39,5 | 29,5 | 20 | 35 | 72 | 95 |

Размеры валов цилиндрического редуктора РМ-250 | |||||||
Исполнение |
Вал |
l |
l1 |
d |
d1 |
b |
t |
Цилиндрический |
Выход |
82 |
- |
55m6 |
- |
16 |
60 |
Конический | Вход | 80 | 58 | 30 | М20*1,5 | 5 | 15,55 |
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-250 к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-250. Правильный объем смазки и рекомендуемые масла приведены в таблице.
Редуктор |
Количество масла, л |
Тип масла |
Температура, °С |
Периодичность обслуживания |
РМ-250 |
1,6 |
ТСп-10 |
40…0 |
90 дней |
ИРП-150, ИСП-110 |
-10…+25 |
|||
ИТП-200, ИТП-300 |
-15…+50 |
Устанавливаемые подшипники
В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.
Входной вал |
Количество |
Промежуточный вал |
Количество |
Выходной вал |
Количество |
406 |
2 |
406 |
2 |
412 |
2 |
412/217 | по 1 |
Расшифровка обозначения маркировки

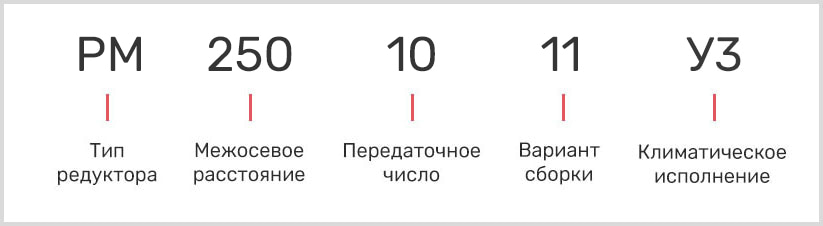

Для правильного оформления заказа кранового редуктора РМ-250 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор РМ-250 в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-250 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-250 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
Вариант сборки | Передаточное число | Схема | ||||||||
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 |
40 |
50 | ||
12 |
РМ-250-8-12 |
РМ-250-10-12 |
РМ-250-12,5-12 |
РМ-250-16-12 |
РМ-250-20-12 |
РМ-250-25-12 | РМ-250-31,5-12 |
РМ-250-40-12 |
РМ-250-50-12 |
|
11 |
РМ-250-8-11 |
РМ-250-10-11 |
РМ-250-12,5-12 |
РМ-250-16-11 |
РМ-250-20-11 |
РМ-250-25-11 | РМ-250-31,5-11 |
РМ-250-40-11 |
РМ-250-50-11 |
|
22 |
РМ-250-8-22 |
РМ-250-10-22 |
РМ-250-12,5-22 |
РМ-250-16-22 |
РМ-250-20-22 |
РМ-250-25-22 | РМ-250-31,5-22 |
РМ-250-40-22 |
РМ-250-50-22 |
|
21 |
РМ-250-8-21 |
РМ-250-10-21 |
РМ-250-12,5-21 |
РМ-250-16-21 |
РМ-250-20-21 |
РМ-250-25-21 | РМ-250-31,5-21 |
РМ-250-40-21 |
РМ-250-50-21 |
|
Цена
На цену редуктора РМ-250 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-250 складского хранения с гарантией 12 месяцев - от 10000 грн с НДС, БУ - 5000-6800 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора РМ-250 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
